研磨作业操作规程完整

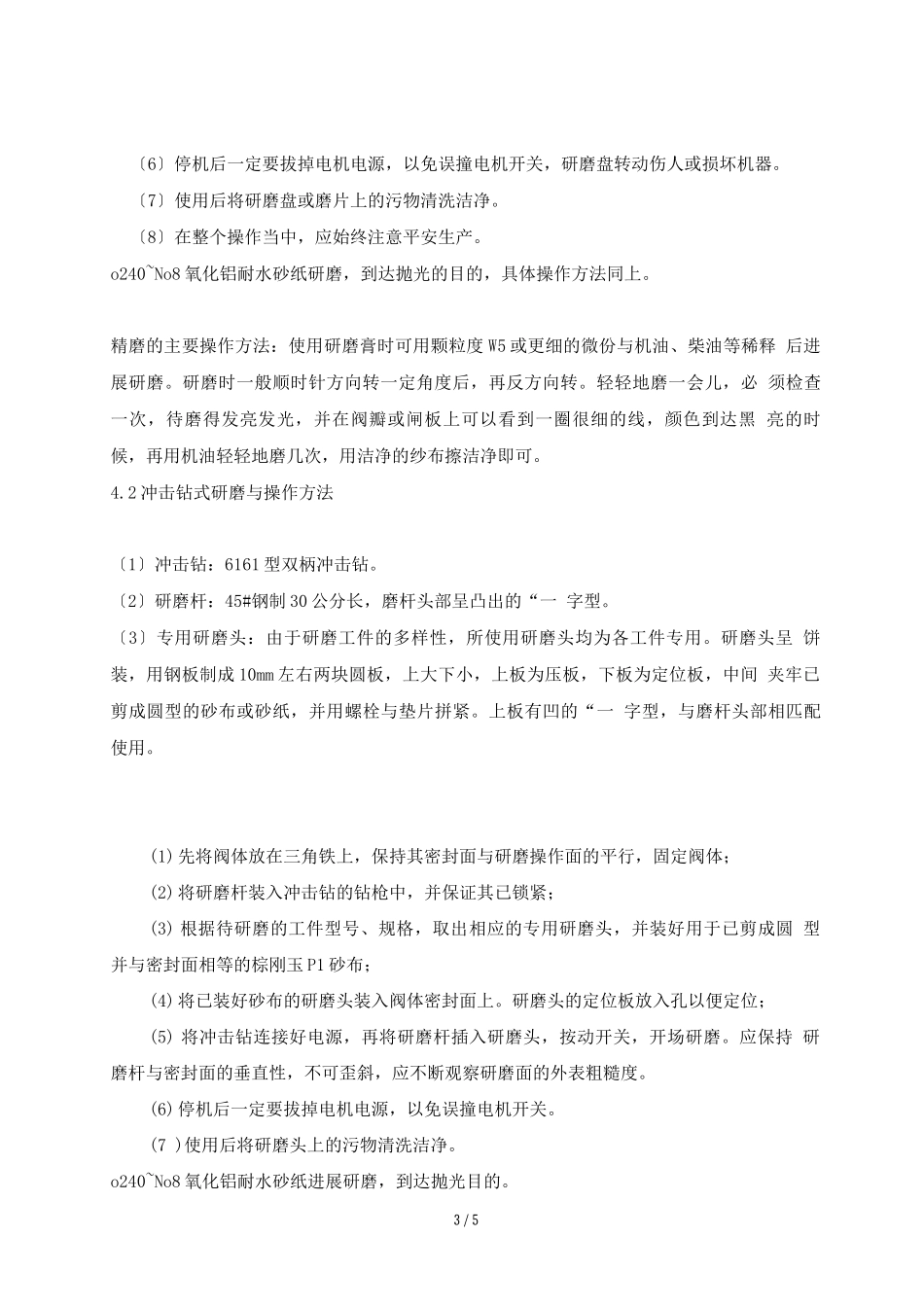

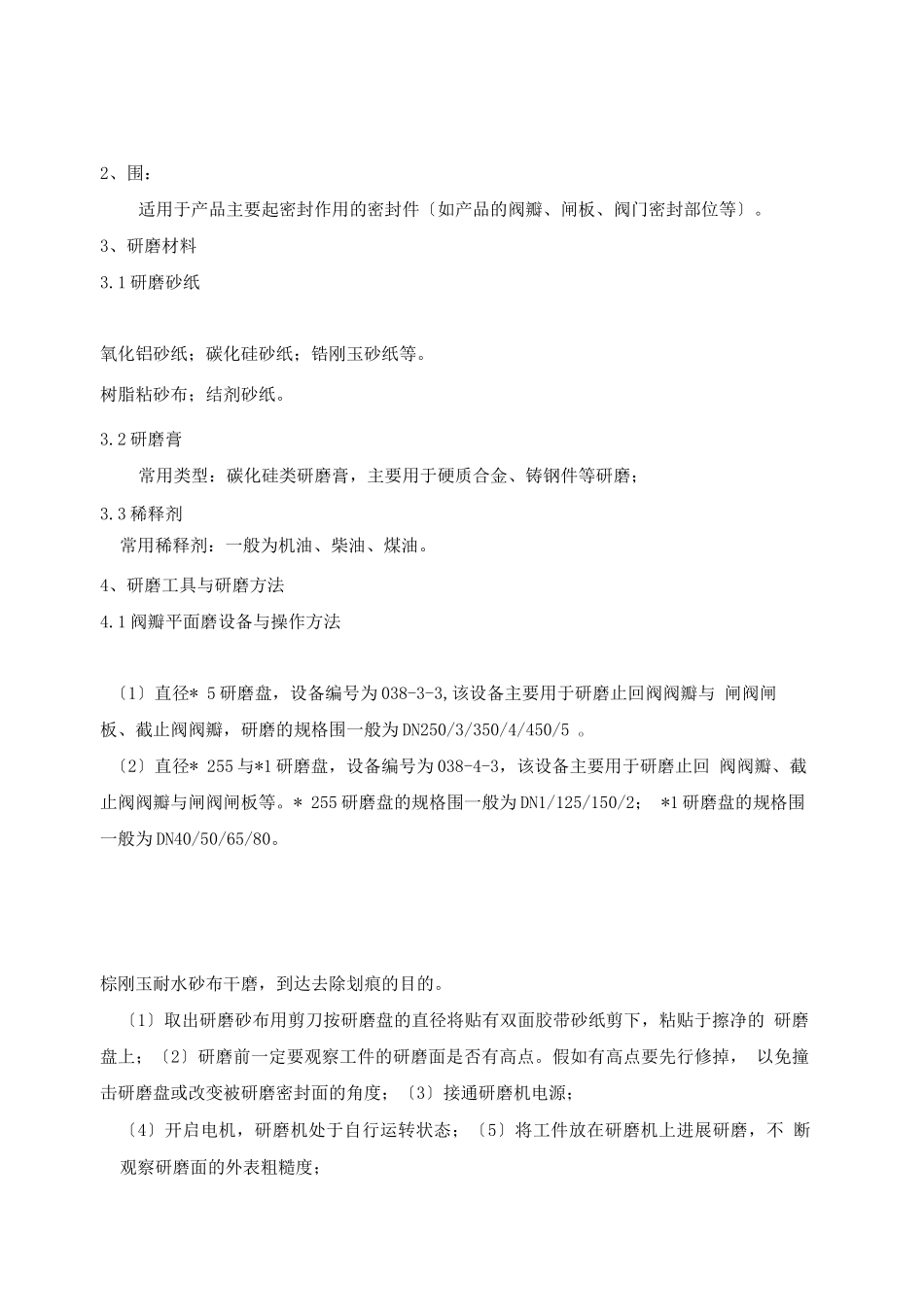

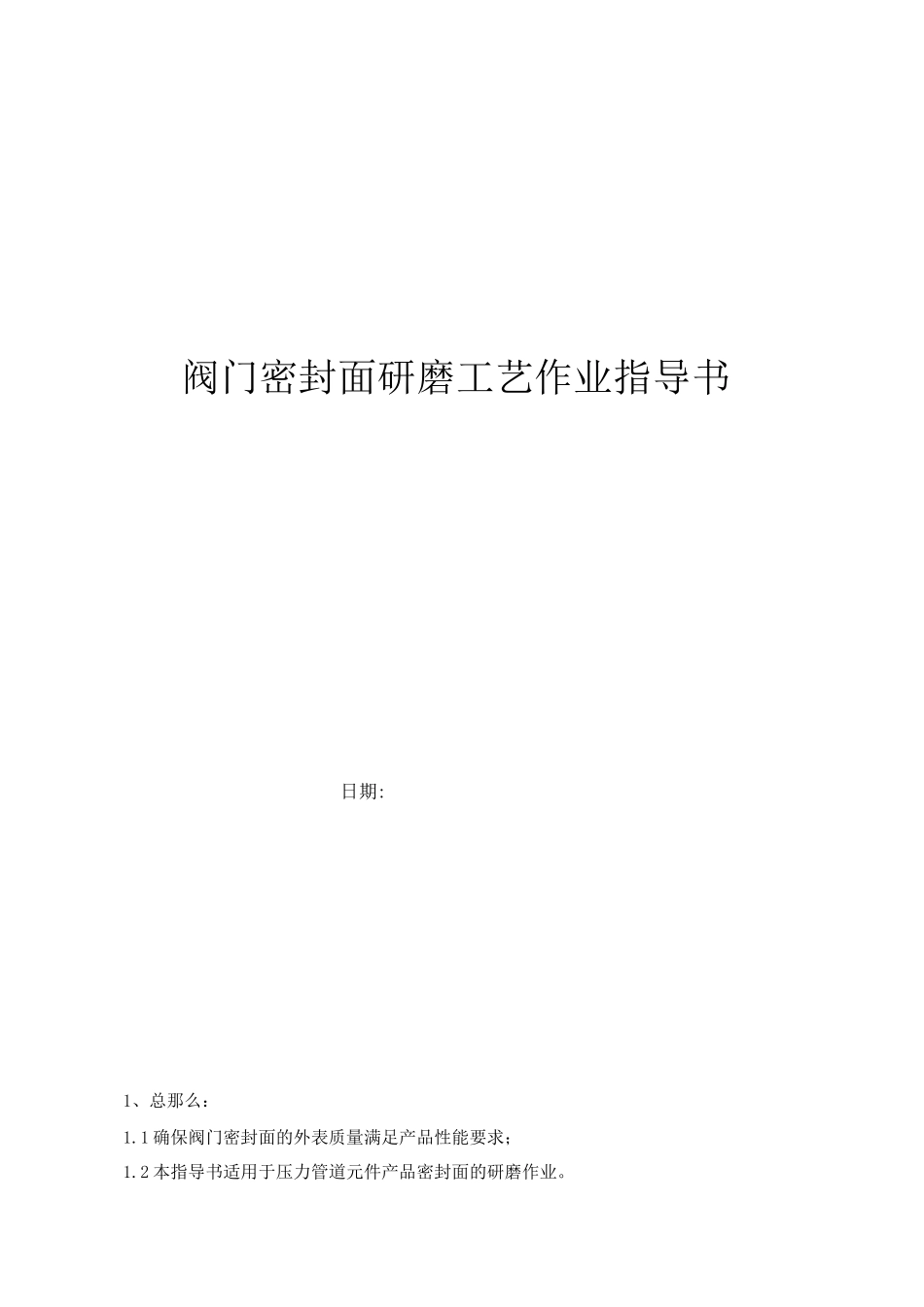

阀门密封面研磨工艺作业指导书日期:1、总那么：1.1 确保阀门密封面的外表质量满足产品性能要求；1.2 本指导书适用于压力管道元件产品密封面的研磨作业。2、围：适用于产品主要起密封作用的密封件〔如产品的阀瓣、闸板、阀门密封部位等〕。3、研磨材料3.1 研磨砂纸氧化铝砂纸；碳化硅砂纸；锆刚玉砂纸等。树脂粘砂布；结剂砂纸。3.2 研磨膏常用类型：碳化硅类研磨膏，主要用于硬质合金、铸钢件等研磨；3.3 稀释剂常用稀释剂：一般为机油、柴油、煤油。4、研磨工具与研磨方法4.1 阀瓣平面磨设备与操作方法〔1〕直径* 5 研磨盘，设备编号为 038-3-3,该设备主要用于研磨止回阀阀瓣与 闸阀闸板、截止阀阀瓣，研磨的规格围一般为 DN250/3/350/4/450/5 o〔2〕直径* 255 与*1 研磨盘，设备编号为 038-4-3，该设备主要用于研磨止回 阀阀瓣、截止阀阀瓣与闸阀闸板等。* 255 研磨盘的规格围一般为 DN1/125/150/2； *1 研磨盘的规格围一般为 DN40/50/65/80。棕刚玉耐水砂布干磨，到达去除划痕的目的。〔1〕取出研磨砂布用剪刀按研磨盘的直径将贴有双面胶带砂纸剪下，粘贴于擦净的 研磨盘上；〔2〕研磨前一定要观察工件的研磨面是否有高点。假如有高点要先行修掉， 以免撞击研磨盘或改变被研磨密封面的角度；〔3〕接通研磨机电源；〔4〕开启电机，研磨机处于自行运转状态；〔5〕将工件放在研磨机上进展研磨，不 断观察研磨面的外表粗糙度；〔6〕停机后一定要拔掉电机电源，以免误撞电机开关，研磨盘转动伤人或损坏机器。〔7〕使用后将研磨盘或磨片上的污物清洗洁净。〔8〕在整个操作当中，应始终注意平安生产。o240~No8 氧化铝耐水砂纸研磨，到达抛光的目的，具体操作方法同上。精磨的主要操作方法：使用研磨膏时可用颗粒度 W5 或更细的微份与机油、柴油等稀释 后进展研磨。研磨时一般顺时针方向转一定角度后，再反方向转。轻轻地磨一会儿，必 须检查一次，待磨得发亮发光，并在阀瓣或闸板上可以看到一圈很细的线，颜色到达黑 亮的时候，再用机油轻轻地磨几次，用洁净的纱布擦洁净即可。4.2 冲击钻式研磨与操作方法〔1〕冲击钻：6161 型双柄冲击钻。〔2〕研磨杆：45#钢制 30 公分长，磨杆头部呈凸出的“一 字型。〔3〕专用研磨头：由于研磨工件的多样性，所使用研磨头均为各工件专用。研磨头呈 饼装，用钢板制成 10mm 左右两块圆板，上大下小，上板为压板，下板为定位板，中间 夹牢已剪成圆型的砂布或砂纸，并用螺栓与...
