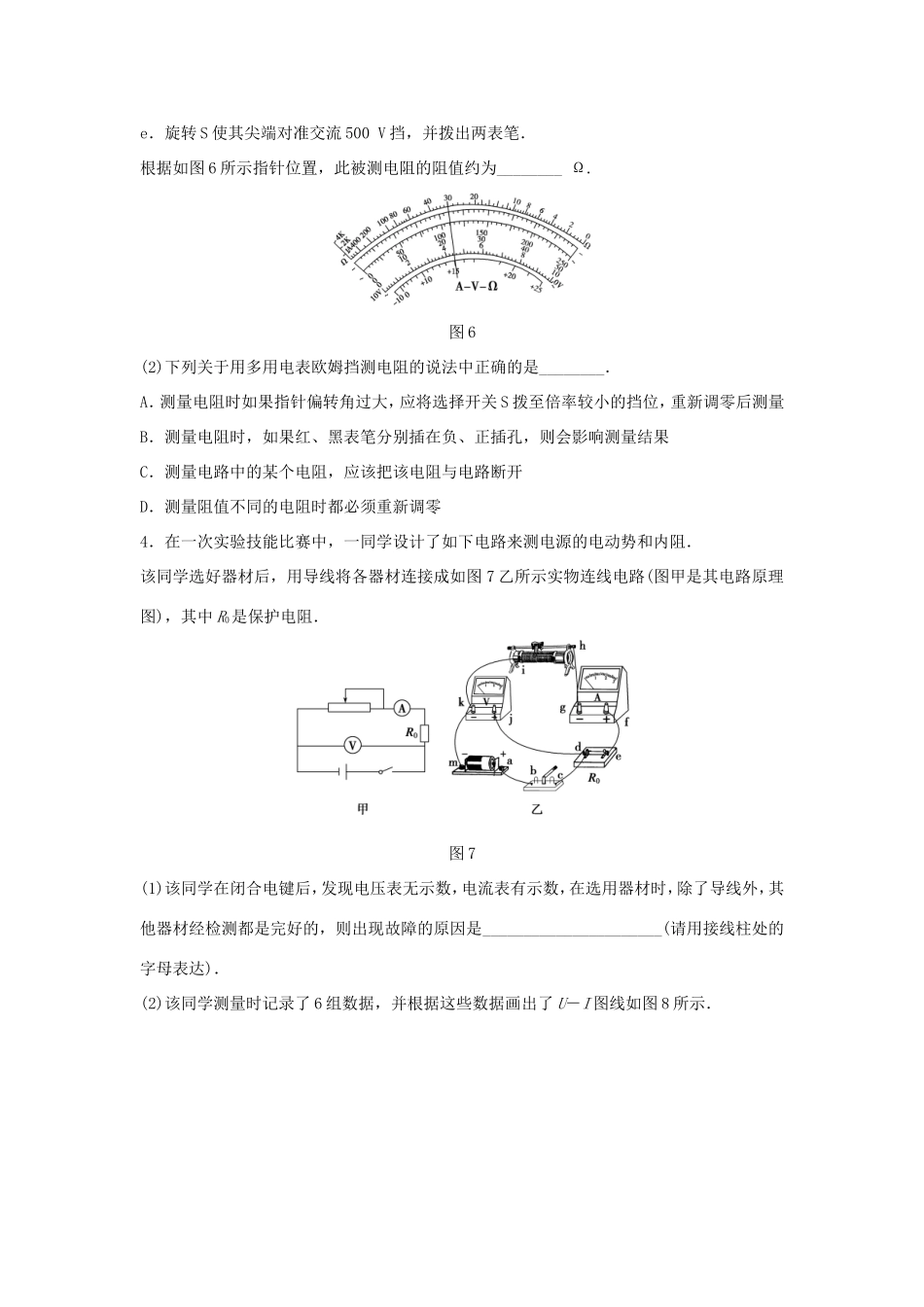

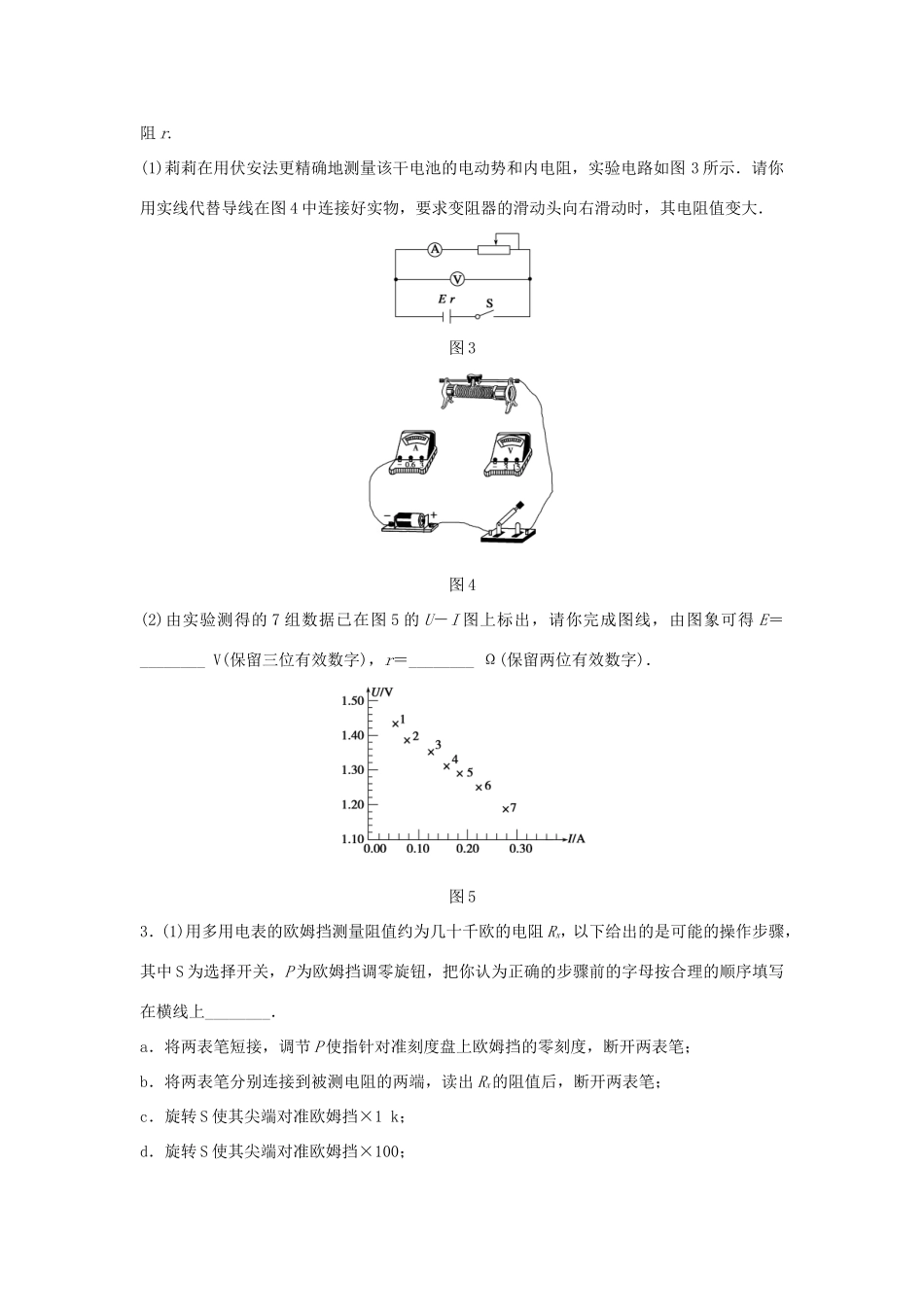

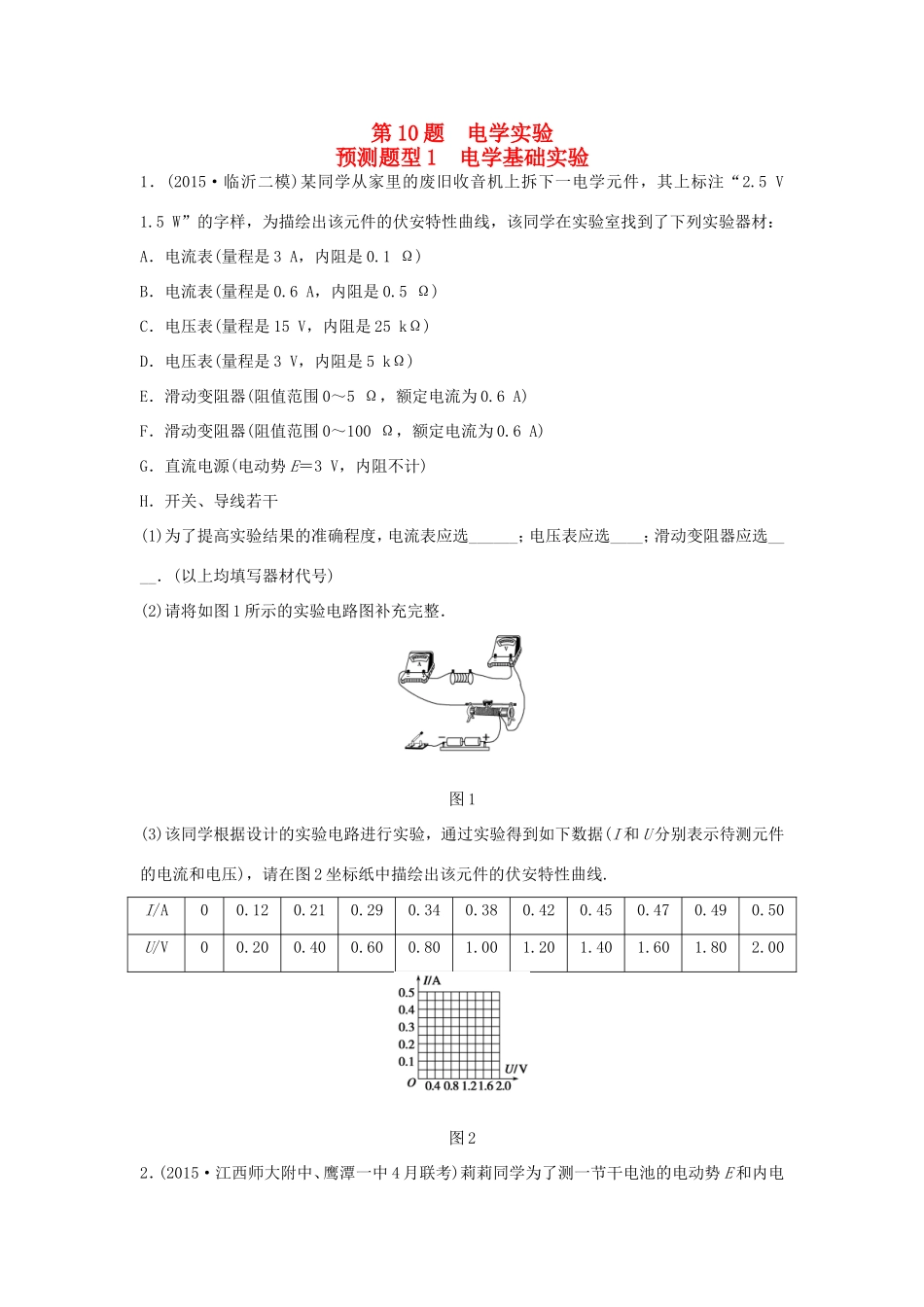

第10题电学实验预测题型1电学基础实验1．(2015·临沂二模)某同学从家里的废旧收音机上拆下一电学元件，其上标注“2.5V1.5W”的字样，为描绘出该元件的伏安特性曲线，该同学在实验室找到了下列实验器材：A．电流表(量程是3A，内阻是0.1Ω)B．电流表(量程是0.6A，内阻是0.5Ω)C．电压表(量程是15V，内阻是25kΩ)D．电压表(量程是3V，内阻是5kΩ)E．滑动变阻器(阻值范围0～5Ω，额定电流为0.6A)F．滑动变阻器(阻值范围0～100Ω，额定电流为0.6A)G．直流电源(电动势E＝3V，内阻不计)H．开关、导线若干(1)为了提高实验结果的准确程度，电流表应选______；电压表应选____；滑动变阻器应选____．(以上均填写器材代号)(2)请将如图1所示的实验电路图补充完整．图1(3)该同学根据设计的实验电路进行实验，通过实验得到如下数据(I和U分别表示待测元件的电流和电压)，请在图2坐标纸中描绘出该元件的伏安特性曲线.I/A00.120.210.290.340.380.420.450.470.490.50U/V00.200.400.600.801.001.201.401.601.802.00图22．(2015·江西师大附中、鹰潭一中4月联考)莉莉同学为了测一节干电池的电动势E和内电阻r.(1)莉莉在用伏安法更精确地测量该干电池的电动势和内电阻，实验电路如图3所示．请你用实线代替导线在图4中连接好实物，要求变阻器的滑动头向右滑动时，其电阻值变大．图3图4(2)由实验测得的7组数据已在图5的U－I图上标出，请你完成图线，由图象可得E＝________V(保留三位有效数字)，r＝________Ω(保留两位有效数字)．图53．(1)用多用电表的欧姆挡测量阻值约为几十千欧的电阻Rx，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆挡调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在横线上________．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔；b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔；c．旋转S使其尖端对准欧姆挡×1k；d．旋转S使其尖端对准欧姆挡×100；e．旋转S使其尖端对准交流500V挡，并拨出两表笔．根据如图6所示指针位置，此被测电阻的阻值约为________Ω.图6(2)下列关于用多用电表欧姆挡测电阻的说法中正确的是________．A．测量电阻时如果指针偏转角过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时都必须重新调零4．在一次实验技能比赛中，一同学设计了如下电路来测电源的电动势和内阻．该同学选好器材后，用导线将各器材连接成如图7乙所示实物连线电路(图甲是其电路原理图)，其中R0是保护电阻．图7(1)该同学在闭合电键后，发现电压表无示数，电流表有示数，在选用器材时，除了导线外，其他器材经检测都是完好的，则出现故障的原因是______________________(请用接线柱处的字母表达)．(2)该同学测量时记录了6组数据，并根据这些数据画出了U－I图线如图8所示．图8根据图线求出电池的电动势E＝________V，内阻r＝________Ω.(3)若保护电阻R0的阻值未知，该电源的电动势E、内电阻r已经测出，在图乙的电路中只需改动一条线就可测量出R0的阻值．该条线是________，需改接为________．改接好后，调节滑动变阻器，读出电压表的示数为U、电流表示数为I，电源的电动势用E表示，内电阻用r表示，则R0＝__________.答案精析第10题电学实验预测题型1电学基础实验1．(1)BDE(2)见解析图(3)见解析图解析(1)元件的最大电压不超过2.5V，电压表应选D，最大电流不超过I＝A＝0.6A，电流表选B，为方便实验操作，滑动变阻器应选小量程，所以选E.(2)由表中实验数据可知，电压与电流应从零开始变化，滑动变阻器应采用分压式接法，元件电阻约为R＝＝Ω≈4.17Ω，电压表内阻为5kΩ，电流表内阻为0.5Ω，电压表内阻远大于电学元件电阻，电流表应采用外接法，实验电路图如图所示．(3)根据表中实验数据在坐标系内描出对应点，然后作出图象如图所示．2．(1)见解析图(2)见解析图1.491.1解析(1)根据题意滑动变阻器向右滑动时，接入电路中的电阻阻值变大，滑动变阻器应该接左下接线柱，根据电路图进...
