管线保护方案

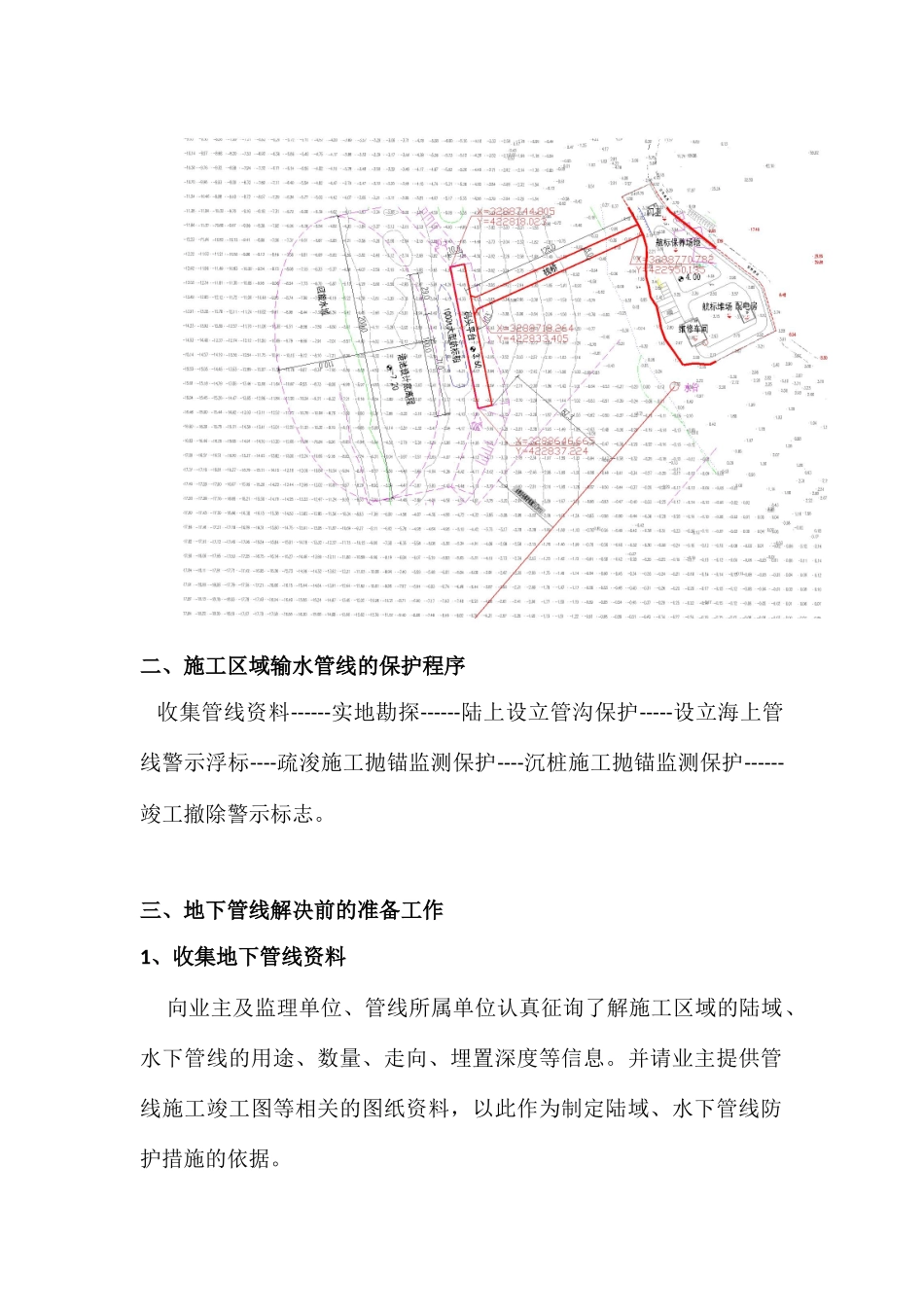

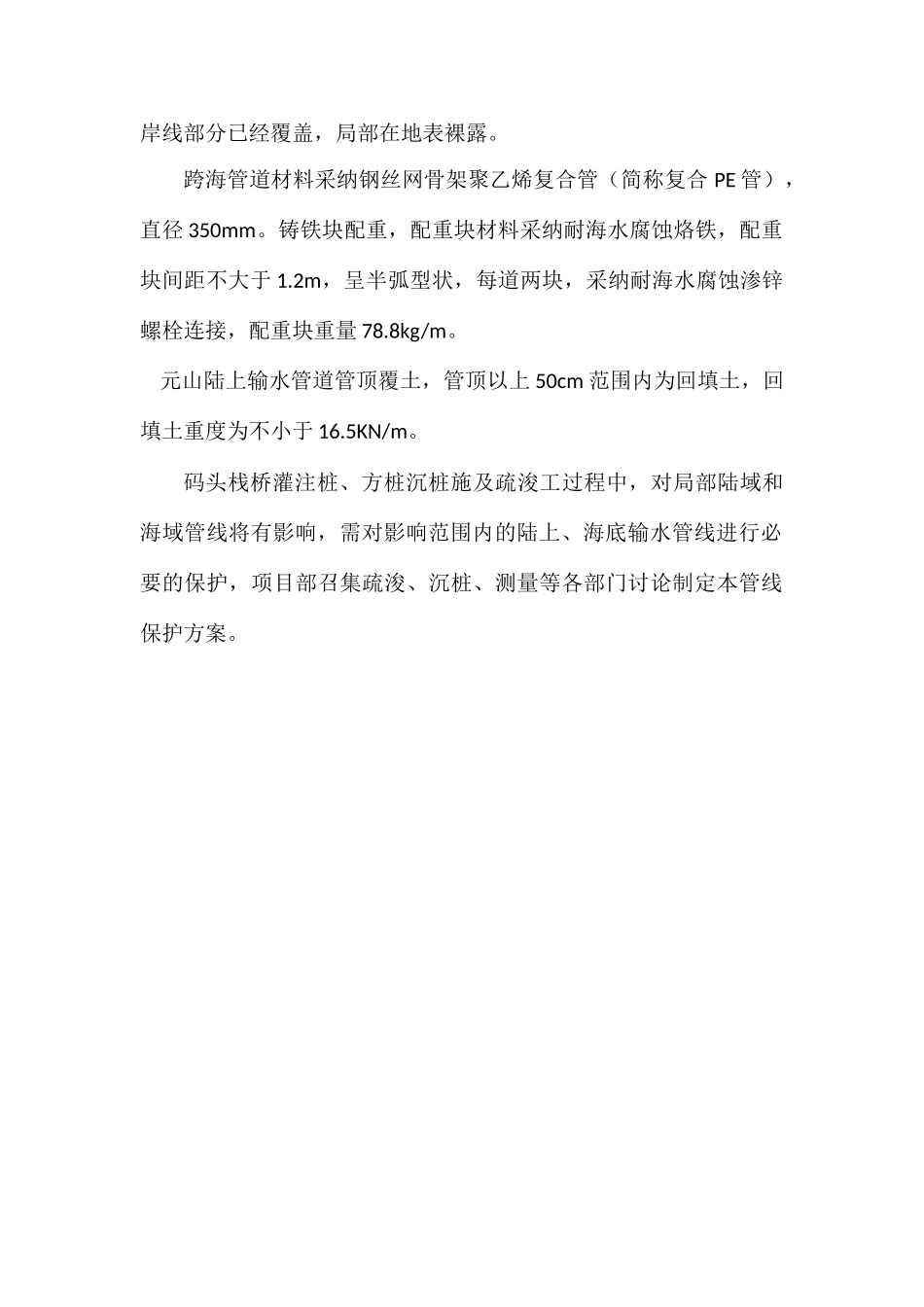

宁波航标处舟山六横航标应急反映基地码头工程输水管线保护方案 目 录一、工程概况二、施工区域输水管线的保护程序三、地下管线保护前的准备工作 1、收集地下管线资料 2、实地勘察四、陆域及海上管线保护措施 1、陆域管线保护措施 2、海域管道设立警示线 3、港池淤泥疏浚对管线的影响和保护 4、预制方桩沉桩对管线的影响和保护五、管线保护责任制一、工程概况宁波航标处舟山六横航标应急反映基地码头工程，位于舟山六横岛元山岛，拟新建 1000 吨航标工作码头一座和相关配套设施。码头南侧直线距离 87.3 米处，台门至元山海底铺设输水管线一条，（见下图）。管线沿元山陆域岸线铺设，一直向北，至凉谭门岛。岸线部分已经覆盖，局部在地表裸露。跨海管道材料采纳钢丝网骨架聚乙烯复合管（简称复合 PE 管），直径 350mm。铸铁块配重，配重块材料采纳耐海水腐蚀烙铁，配重块间距不大于 1.2m，呈半弧型状，每道两块，采纳耐海水腐蚀渗锌螺栓连接，配重块重量 78.8kg/m。 元山陆上输水管道管顶覆土，管顶以上 50cm 范围内为回填土，回填土重度为不小于 16.5KN/m。码头栈桥灌注桩、方桩沉桩施及疏浚工过程中，对局部陆域和海域管线将有影响，需对影响范围内的陆上、海底输水管线进行必要的保护，项目部召集疏浚、沉桩、测量等各部门讨论制定本管线保护方案。二、施工区域输水管线的保护程序 收集管线资料------实地勘探------陆上设立管沟保护-----设立海上管线警示浮标----疏浚施工抛锚监测保护----沉桩施工抛锚监测保护------竣工撤除警示标志。三、地下管线解决前的准备工作1、收集地下管线资料 向业主及监理单位、管线所属单位认真征询了解施工区域的陆域、水下管线的用途、数量、走向、埋置深度等信息。并请业主提供管线施工竣工图等相关的图纸资料，以此作为制定陆域、水下管线防护措施的依据。2、实地勘探 由于设计提供的图纸信息局部也许与实地管线位置不符，需要在施工前进行实地勘探。查清位置通过照片，文字形式记录下来，并报业主、监理进行确认。在管线保护施工前，通过监理、业主与管线所属单位进行必要的沟通和协商，取得管线所属单位认可。同时，和航标基地陆上房屋建筑施工单位协调，共同加强陆上管线施工保护。3、复核码头平台方桩设计纽角 通过复核招标设计图纸中，发现栈桥和码头平台预制桩纽角，不利于打桩船抛锚，且打桩船船尾在管线上方，经与设计协商，对栈桥和码头预制方桩纽角做了调整，尽最大限度保障...
