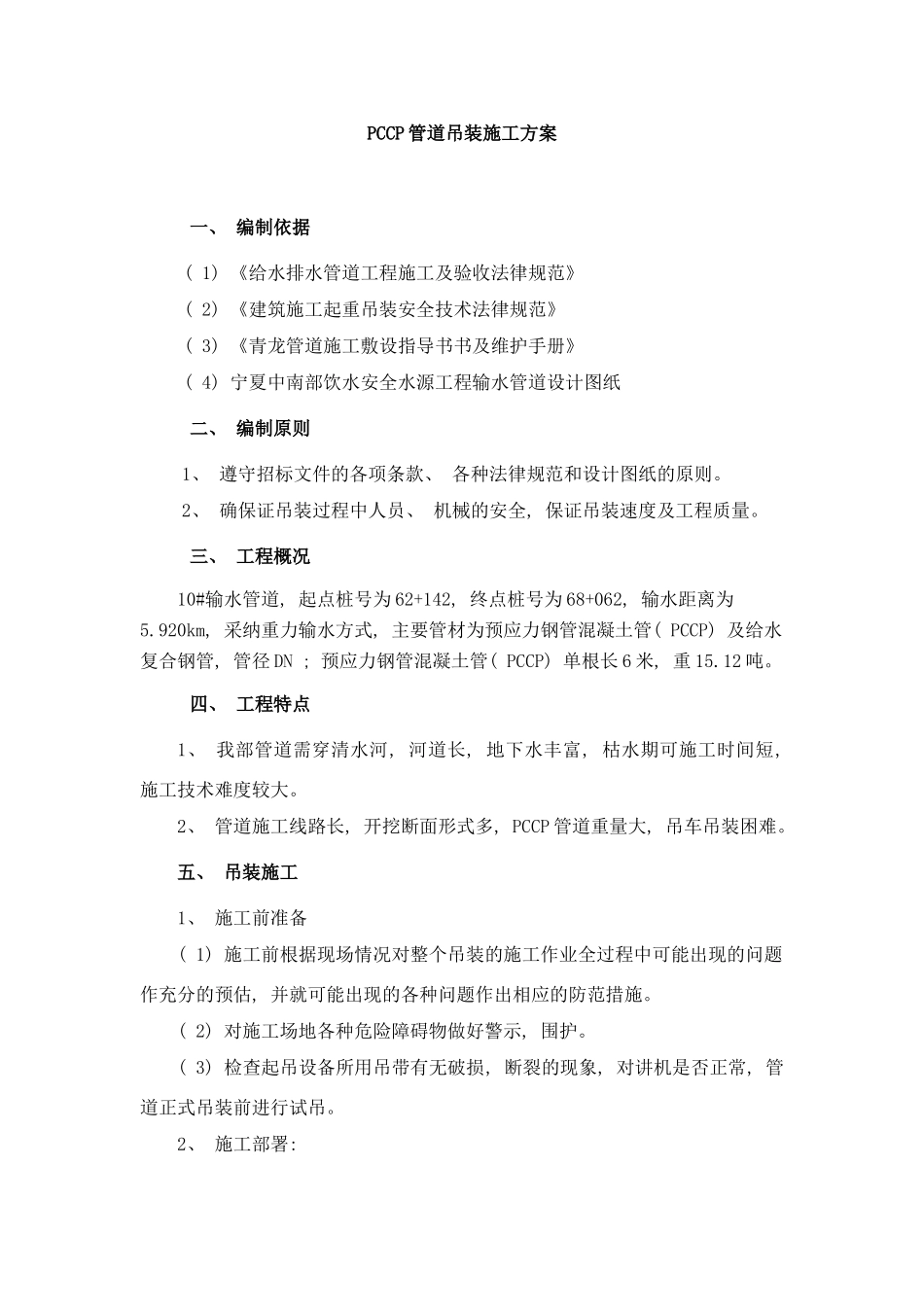

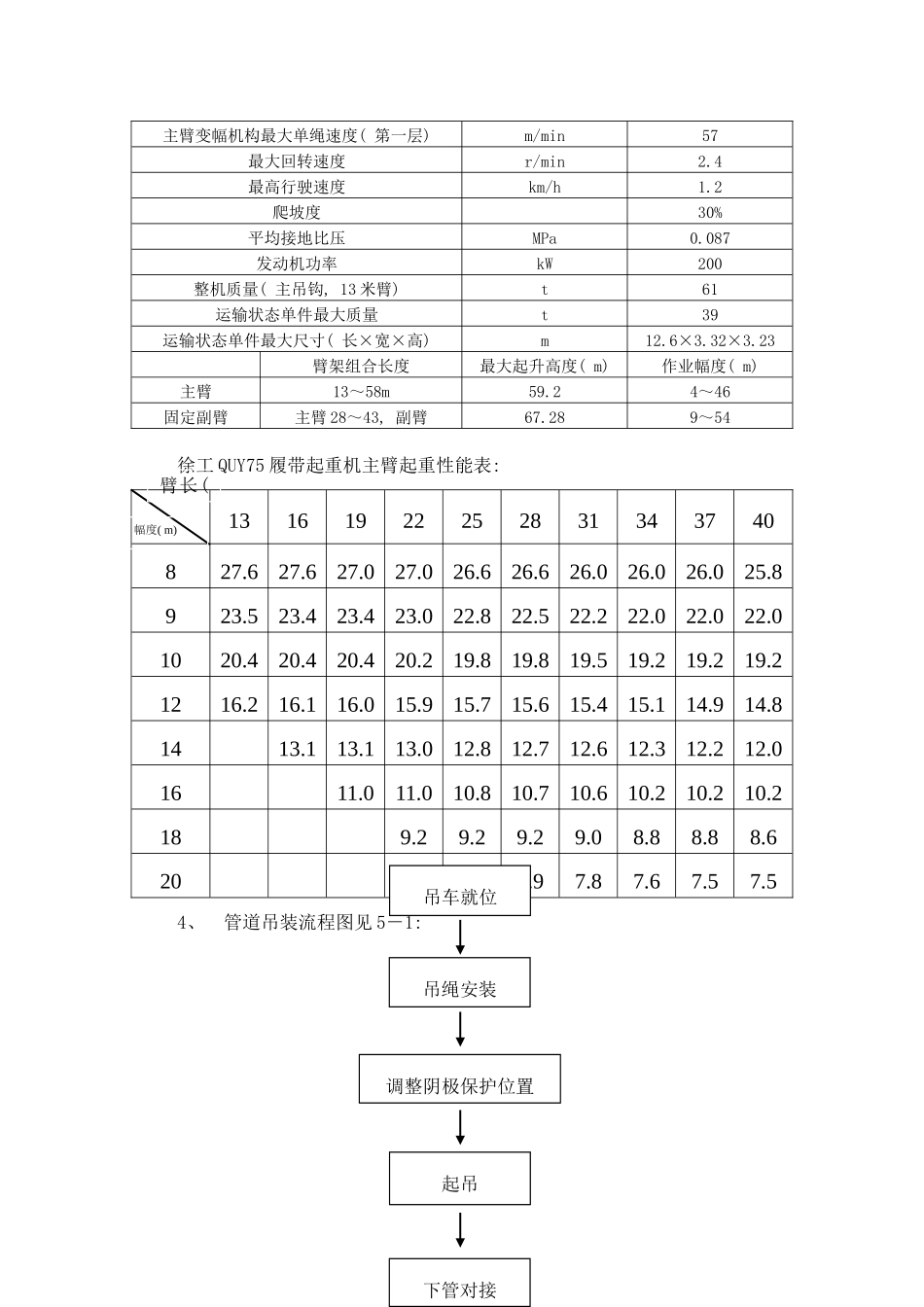

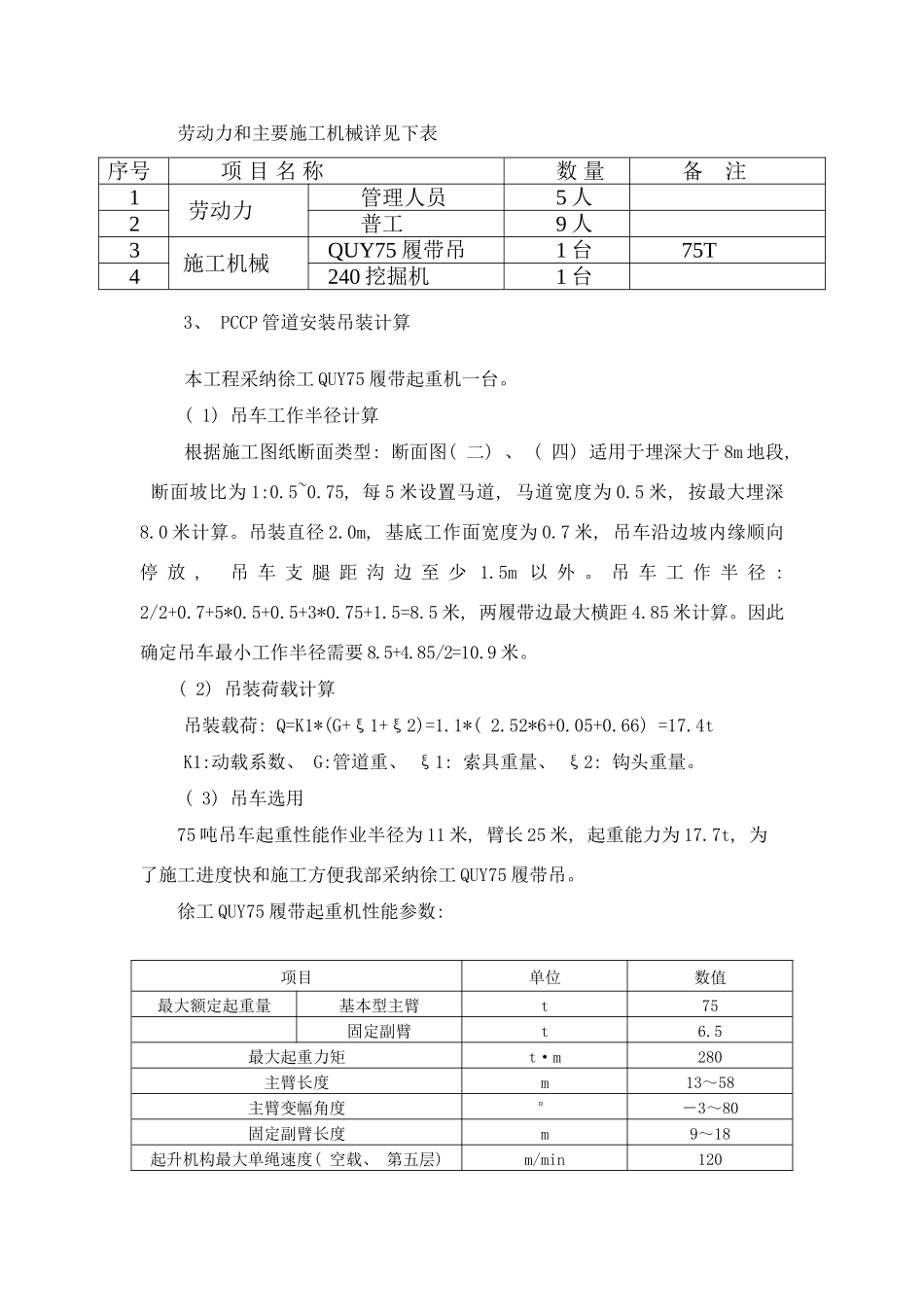

PCCP 管道吊装施工方案一、 编制依据( 1) 《给水排水管道工程施工及验收法律规范》( 2) 《建筑施工起重吊装安全技术法律规范》( 3) 《青龙管道施工敷设指导书书及维护手册》( 4) 宁夏中南部饮水安全水源工程输水管道设计图纸二、 编制原则 1、 遵守招标文件的各项条款、 各种法律规范和设计图纸的原则。 2、 确保证吊装过程中人员、 机械的安全, 保证吊装速度及工程质量。三、 工程概况10#输水管道, 起点桩号为 62+142, 终点桩号为 68+062, 输水距离为5.920km, 采纳重力输水方式, 主要管材为预应力钢管混凝土管( PCCP) 及给水复合钢管, 管径 DN ; 预应力钢管混凝土管( PCCP) 单根长 6 米, 重 15.12 吨。四、 工程特点1、 我部管道需穿清水河, 河道长, 地下水丰富, 枯水期可施工时间短, 施工技术难度较大。2、 管道施工线路长, 开挖断面形式多, PCCP 管道重量大, 吊车吊装困难。 五、 吊装施工1、 施工前准备( 1) 施工前根据现场情况对整个吊装的施工作业全过程中可能出现的问题作充分的预估, 并就可能出现的各种问题作出相应的防范措施。( 2) 对施工场地各种危险障碍物做好警示, 围护。( 3) 检查起吊设备所用吊带有无破损, 断裂的现象, 对讲机是否正常, 管道正式吊装前进行试吊。2、 施工部署: 劳动力和主要施工机械详见下表序号项 目 名 称数 量备 注1 劳动力管理人员5 人2普工9 人3 施工机械 QUY75 履带吊1 台75T4 240 挖掘机1 台3、 PCCP 管道安装吊装计算本工程采纳徐工 QUY75 履带起重机一台。( 1) 吊车工作半径计算根据施工图纸断面类型: 断面图( 二) 、 ( 四) 适用于埋深大于 8m 地段, 断面坡比为 1:0.5~0.75, 每 5 米设置马道, 马道宽度为 0.5 米, 按最大埋深8.0 米计算。吊装直径 2.0m, 基底工作面宽度为 0.7 米, 吊车沿边坡内缘顺向停 放 , 吊 车 支 腿 距 沟 边 至 少 1.5m 以 外 。 吊 车 工 作 半 径 : 2/2+0.7+5*0.5+0.5+3*0.75+1.5=8.5 米, 两履带边最大横距 4.85 米计算。因此确定吊车最小工作半径需要 8.5+4.85/2=10.9 米。 ( 2) 吊装荷载计算吊装载荷: Q=K1*(G+ξ1+ξ2)=1.1*( 2.52*6+0.05+0.66) =17.4tK1:动载系数、 G:管道重、 ξ1: 索具重量、 ξ2: 钩头重量。( 3) 吊车选用 75 吨吊车起重性能作业半径为 11 米, 臂长 25 米, 起重能力为 17.7t, 为了施...
