管道土方开挖方案

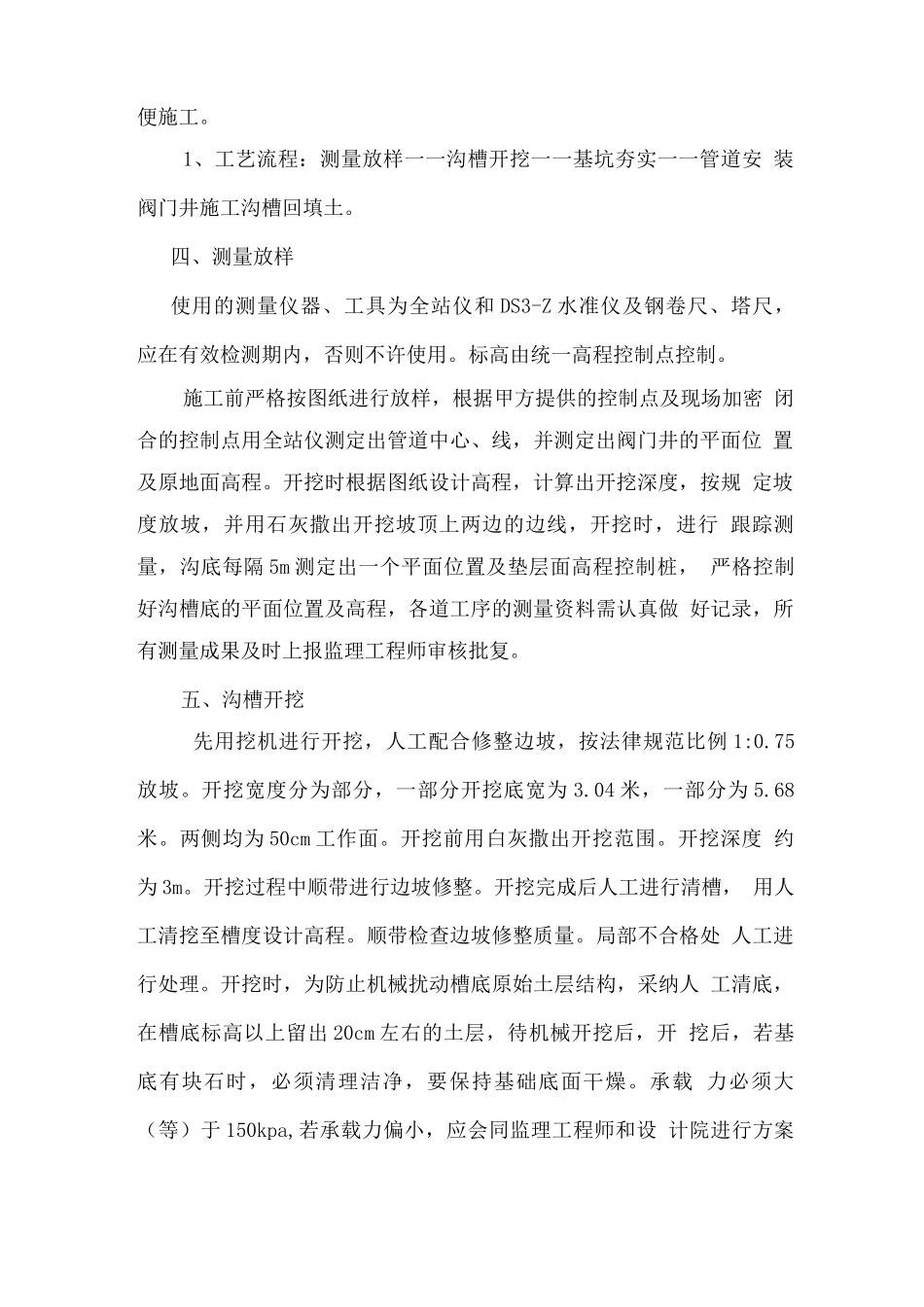

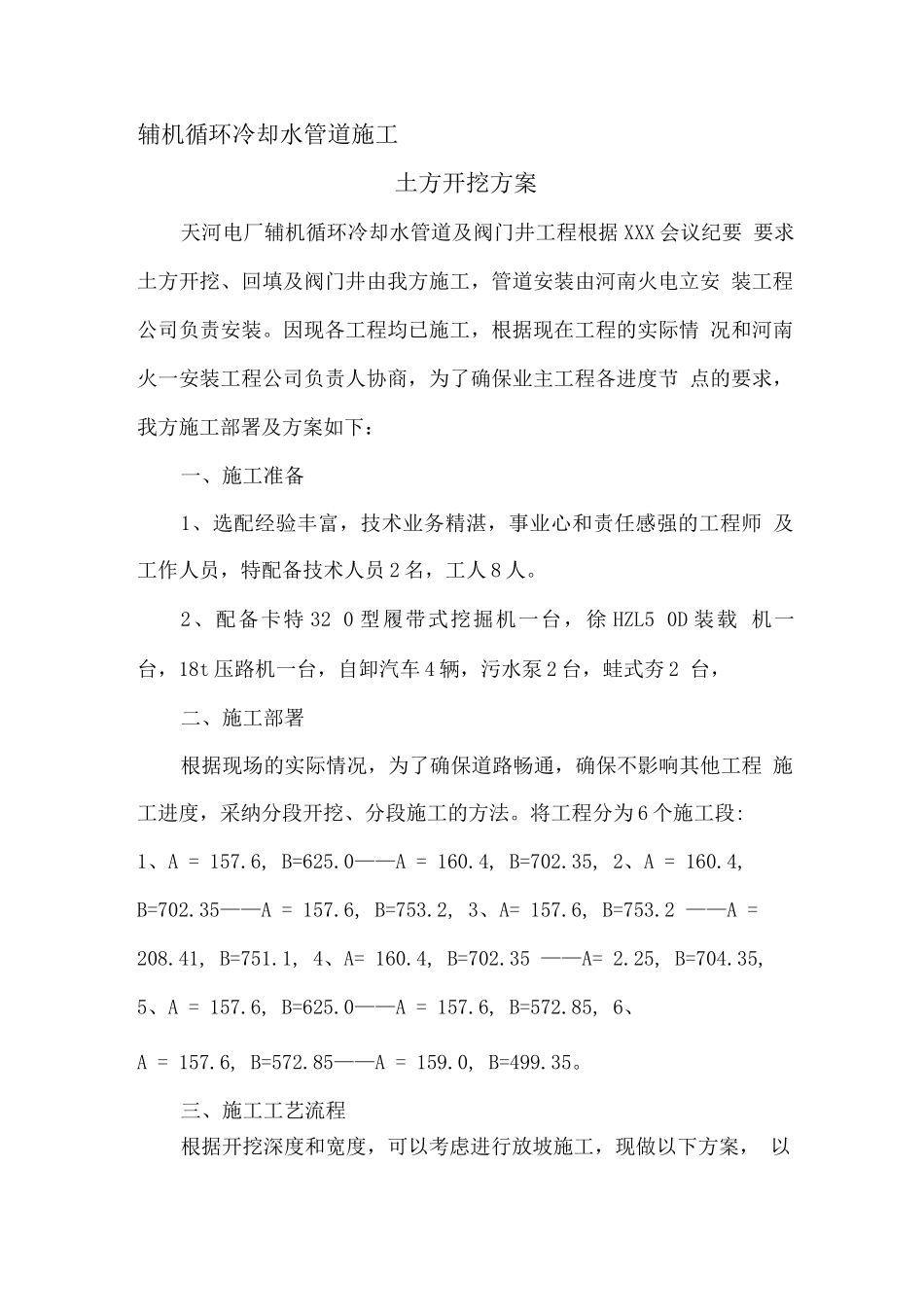

辅机循环冷却水管道施工土方开挖方案天河电厂辅机循环冷却水管道及阀门井工程根据 XXX 会议纪要 要求土方开挖、回填及阀门井由我方施工，管道安装由河南火电立安 装工程公司负责安装。因现各工程均已施工，根据现在工程的实际情 况和河南火一安装工程公司负责人协商，为了确保业主工程各进度节 点的要求，我方施工部署及方案如下：一、施工准备1、选配经验丰富，技术业务精湛，事业心和责任感强的工程师 及工作人员，特配备技术人员 2 名，工人 8 人。2、配备卡特 32 0 型履带式挖掘机一台，徐 HZL5 0D 装载 机一台，18t 压路机一台，自卸汽车 4 辆，污水泵 2 台，蛙式夯 2 台，二、施工部署根据现场的实际情况，为了确保道路畅通，确保不影响其他工程 施工进度，采纳分段开挖、分段施工的方法。将工程分为 6 个施工段:1、A = 157.6, B=625.0——A = 160.4, B=702.35, 2、A = 160.4, B=702.35——A = 157.6, B=753.2, 3、A= 157.6, B=753.2 ——A = 208.41, B=751.1, 4、A= 160.4, B=702.35 ——A= 2.25, B=704.35, 5、A = 157.6, B=625.0——A = 157.6, B=572.85, 6、A = 157.6, B=572.85——A = 159.0, B=499.35。三、施工工艺流程根据开挖深度和宽度，可以考虑进行放坡施工，现做以下方案， 以便施工。1、工艺流程：测量放样一一沟槽开挖一一基坑夯实一一管道安 装 阀门井施工沟槽回填土。四、测量放样使用的测量仪器、工具为全站仪和 DS3-Z 水准仪及钢卷尺、塔尺， 应在有效检测期内，否则不许使用。标高由统一高程控制点控制。施工前严格按图纸进行放样，根据甲方提供的控制点及现场加密 闭合的控制点用全站仪测定出管道中心、线，并测定出阀门井的平面位 置及原地面高程。开挖时根据图纸设计高程，计算出开挖深度，按规 定坡度放坡，并用石灰撒出开挖坡顶上两边的边线，开挖时，进行 跟踪测量，沟底每隔 5m 测定出一个平面位置及垫层面高程控制桩， 严格控制好沟槽底的平面位置及高程，各道工序的测量资料需认真做 好记录，所有测量成果及时上报监理工程师审核批复。五、沟槽开挖先用挖机进行开挖，人工配合修整边坡，按法律规范比例 1:0.75 放坡。开挖宽度分为部分，一部分开挖底宽为 3.04 米，一部分为 5.68 米。两侧均为 50cm 工作面。开挖前用白灰撒出开挖范围。开挖深度 约为 3m。开挖过程中顺带进行边坡修整。开挖完成后人工进行清槽，...
