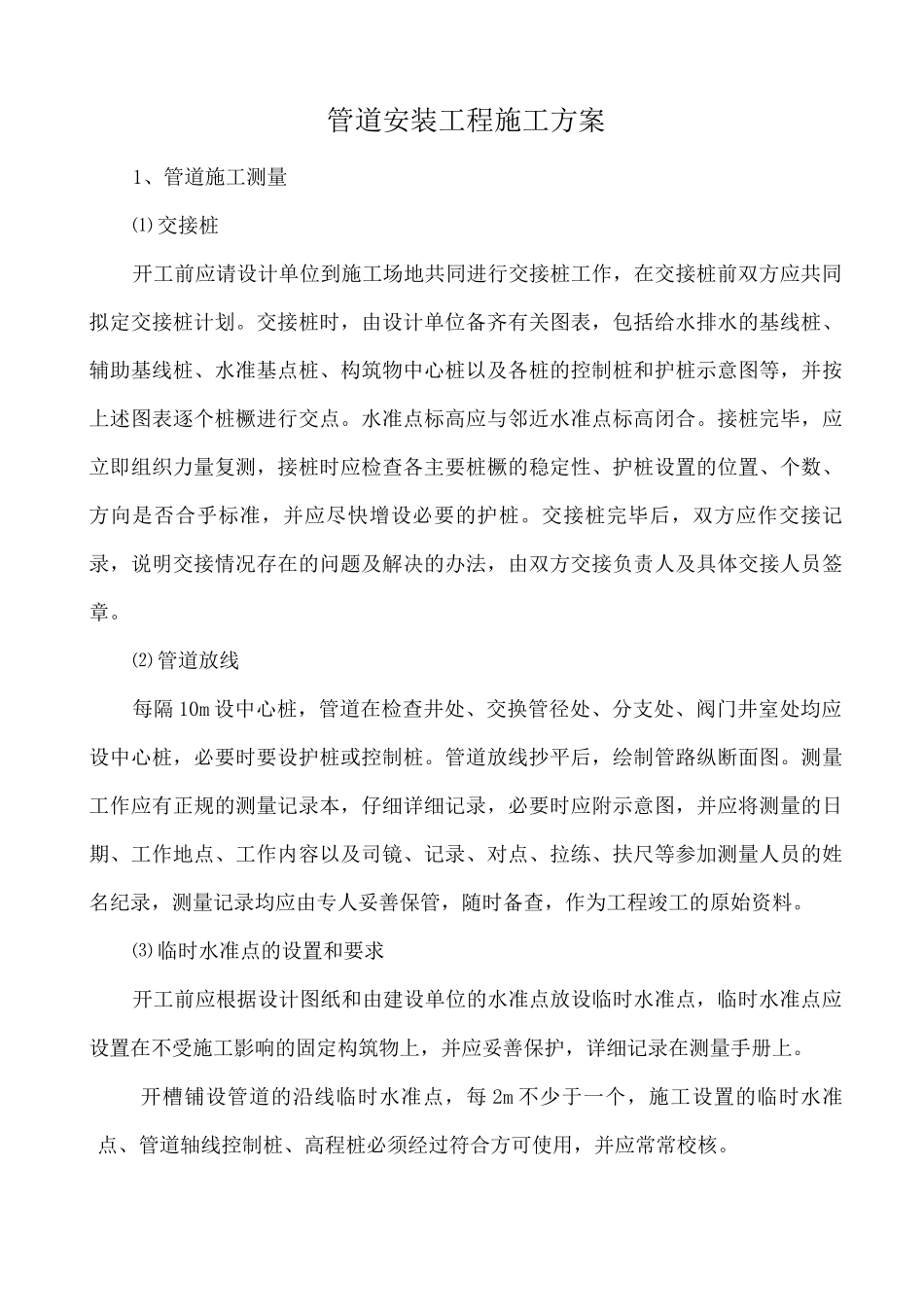

管道安装工程施工方案1、管道施工测量⑴ 交接桩开工前应请设计单位到施工场地共同进行交接桩工作，在交接桩前双方应共同拟定交接桩计划
交接桩时，由设计单位备齐有关图表，包括给水排水的基线桩、辅助基线桩、水准基点桩、构筑物中心桩以及各桩的控制桩和护桩示意图等，并按上述图表逐个桩橛进行交点
水准点标高应与邻近水准点标高闭合
接桩完毕，应立即组织力量复测，接桩时应检查各主要桩橛的稳定性、护桩设置的位置、个数、方向是否合乎标准，并应尽快增设必要的护桩
交接桩完毕后，双方应作交接记录，说明交接情况存在的问题及解决的办法，由双方交接负责人及具体交接人员签章
⑵ 管道放线每隔 10m 设中心桩，管道在检查井处、交换管径处、分支处、阀门井室处均应设中心桩，必要时要设护桩或控制桩
管道放线抄平后，绘制管路纵断面图
测量工作应有正规的测量记录本，仔细详细记录，必要时应附示意图，并应将测量的日期、工作地点、工作内容以及司镜、记录、对点、拉练、扶尺等参加测量人员的姓名纪录，测量记录均应由专人妥善保管，随时备查，作为工程竣工的原始资料
⑶ 临时水准点的设置和要求开工前应根据设计图纸和由建设单位的水准点放设临时水准点，临时水准点应设置在不受施工影响的固定构筑物上，并应妥善保护，详细记录在测量手册上
开槽铺设管道的沿线临时水准点，每 2m 不少于一个，施工设置的临时水准点、管道轴线控制桩、高程桩必须经过符合方可使用，并应常常校核

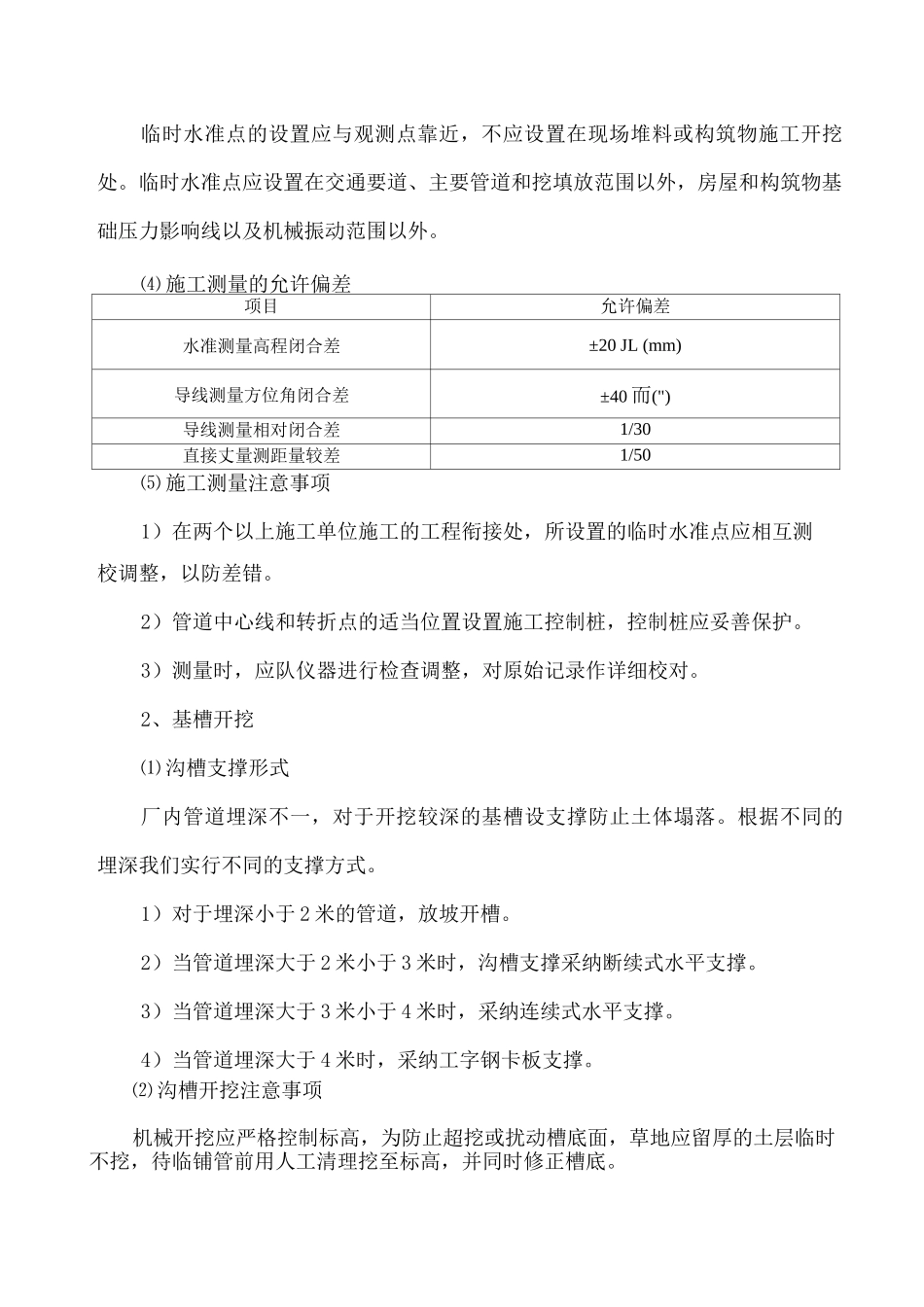

临时水准点的设置应与观测点靠近，不应设置在现场堆料或构筑物施工开挖处
临时水准点应设置在交通要道、主要管道和挖填放范围以外，房屋和构筑物基础压力影响线以及机械振动范围以外
⑷ 施工测量的允许偏差项目允许偏差水准测量高程闭合差±20 JL (mm)导线测量方位角闭合差±40 而(")导线测量相对闭合差1/30直接丈量测距量较差1/50⑸ 施工测量注意事项1）在两个以上施工单位施工的工
