管道安装施工方案

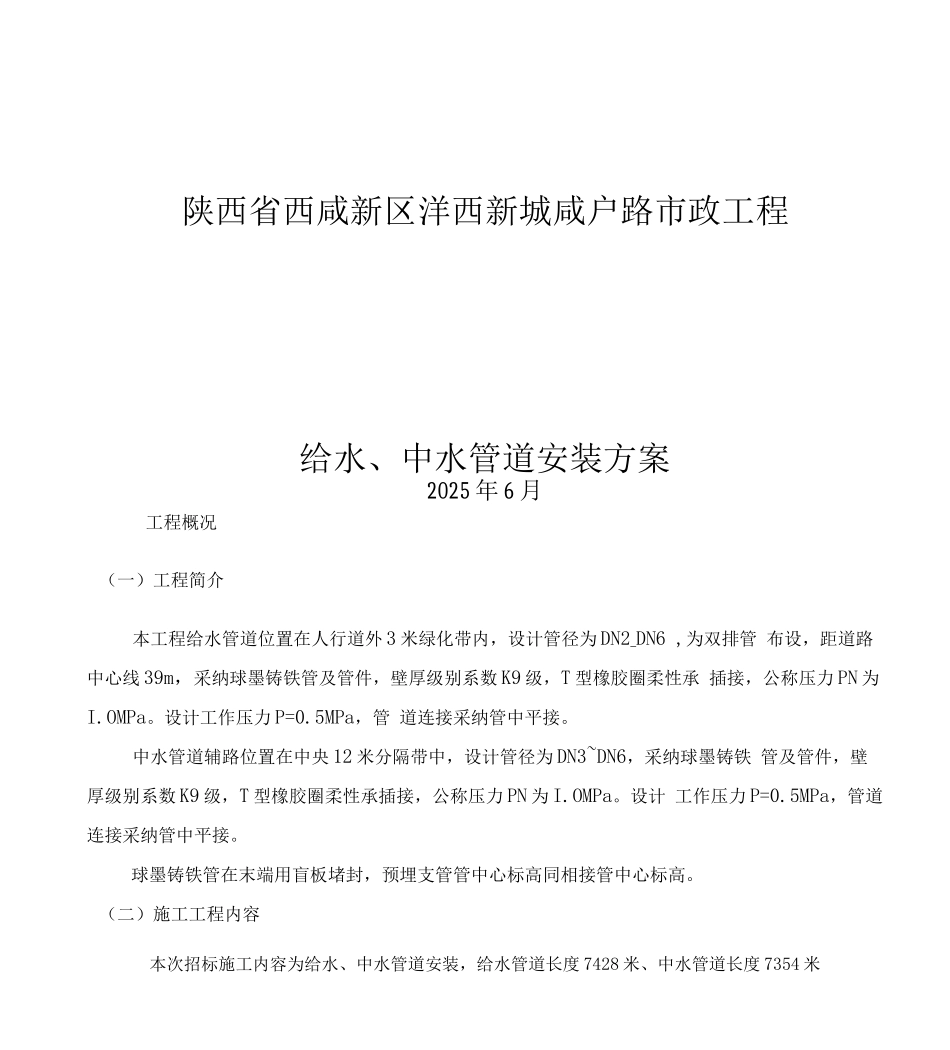

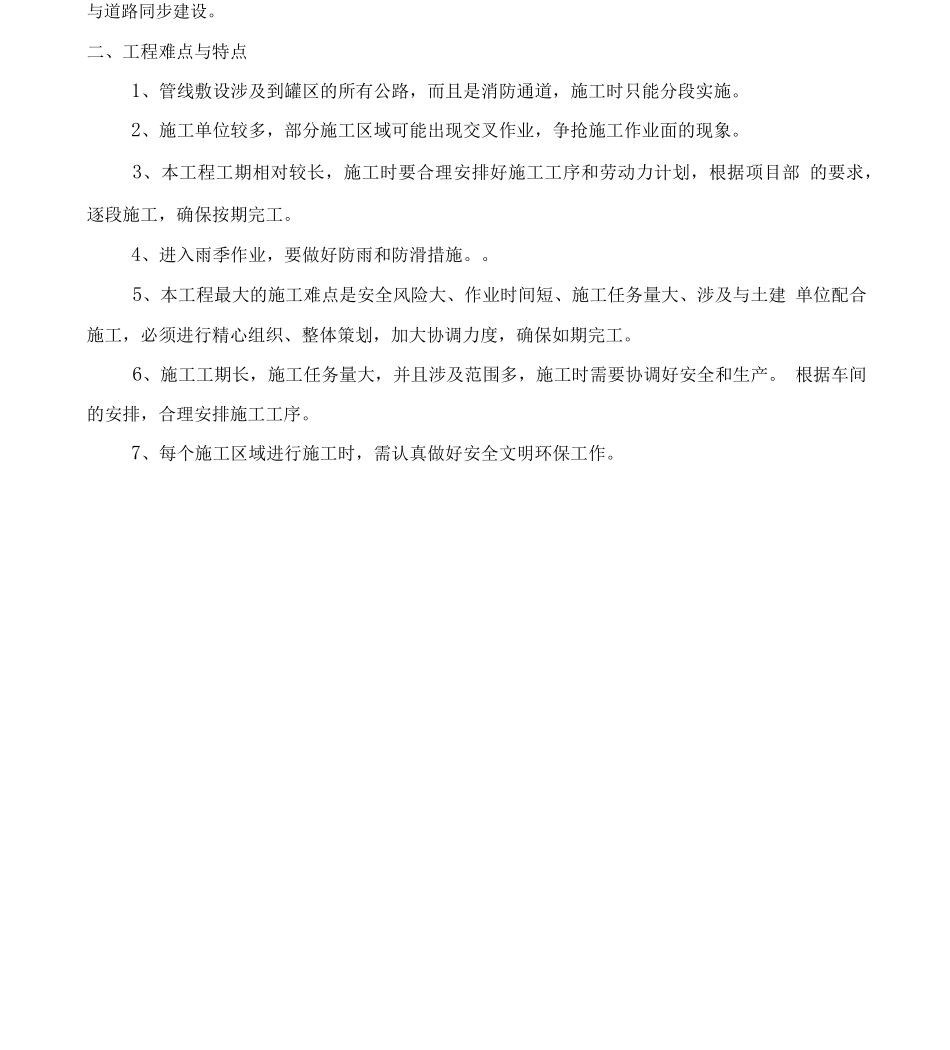

陕西省西咸新区洋西新城咸户路市政工程给水、中水管道安装方案2025 年 6 月工程概况（一）工程简介本工程给水管道位置在人行道外 3 米绿化带内，设计管径为 DN2_DN6 ,为双排管 布设，距道路中心线 39m，采纳球墨铸铁管及管件，壁厚级别系数 K9 级，T 型橡胶圈柔性承 插接，公称压力 PN 为I.OMPa。设计工作压力 P=0.5MPa，管 道连接采纳管中平接。中水管道辅路位置在中央 12 米分隔带中，设计管径为 DN3~DN6，采纳球墨铸铁 管及管件，壁厚级别系数 K9 级，T 型橡胶圈柔性承插接，公称压力 PN 为 I.OMPa。设计 工作压力 P=0.5MPa，管道连接采纳管中平接。球墨铸铁管在末端用盲板堵封，预埋支管管中心标高同相接管中心标高。（二）施工工程内容本次招标施工内容为给水、中水管道安装，给水管道长度 7428 米、中水管道长度 7354 米与道路同步建设。二、工程难点与特点1、管线敷设涉及到罐区的所有公路，而且是消防通道，施工时只能分段实施。2、施工单位较多，部分施工区域可能出现交叉作业，争抢施工作业面的现象。3、本工程工期相对较长，施工时要合理安排好施工工序和劳动力计划，根据项目部 的要求，逐段施工，确保按期完工。4、进入雨季作业，要做好防雨和防滑措施。。5、本工程最大的施工难点是安全风险大、作业时间短、施工任务量大、涉及与土建 单位配合施工，必须进行精心组织、整体策划，加大协调力度，确保如期完工。6、施工工期长，施工任务量大，并且涉及范围多，施工时需要协调好安全和生产。 根据车间的安排，合理安排施工工序。7、每个施工区域进行施工时，需认真做好安全文明环保工作。三、施工所执行的法律规范及标准《给排水管道工程施工及验收法律规范》GB50268-28《工业金属管道施工及验收法律规范》GB50235-1997《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-1998四、施工方法（一）管道工程施工测量1、管道工程测量的准备工作。（1）熟悉设计图纸资料，清楚管线布置、工艺设计和施工安装要求。（2）熟悉现场情况，了解设计管线走向，以及管线沿途已有平面和高程控制点分 布情况。（3）根据管道平面图和已有控制点，并结合实际地形，作好实测数据的计算整 理，并绘制测量图。2、管道中线定位及高程控制测量。管道的起点、终点及转折点为管道的主点，其位置在施工图中确定，管线中线定位作 法为将主点位置测设到地面上去，并用木桩标定。（1）管道中线定位管线走向与抗滑桩、...
