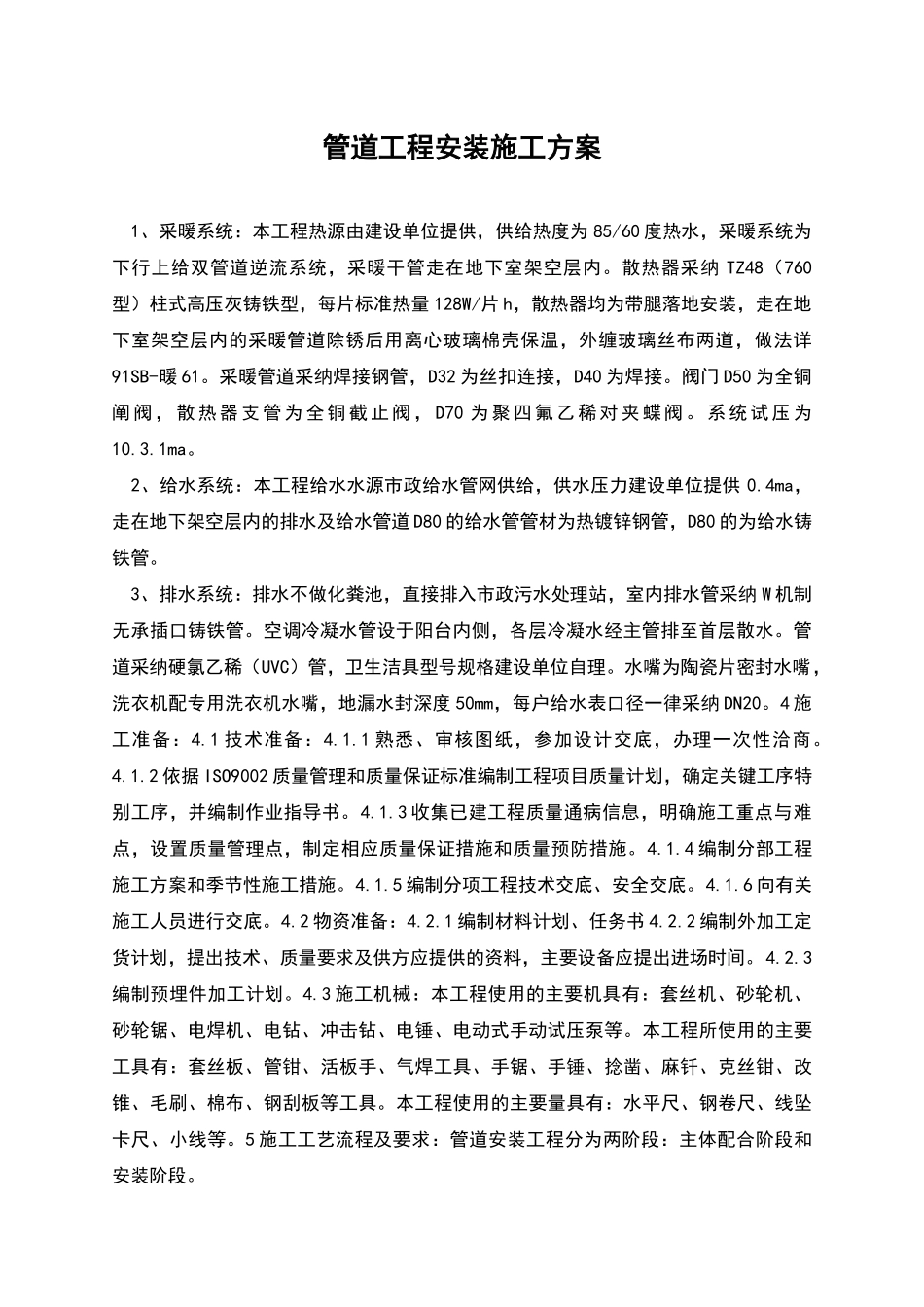

管道工程安装施工方案

管道工程安装施工方案 1、采暖系统：本工程热源由建设单位提供，供给热度为 85/60 度热水，采暖系统为下行上给双管道逆流系统，采暖干管走在地下室架空层内。散热器采纳 TZ48（760型）柱式高压灰铸铁型，每片标准热量 128W/片 h，散热器均为带腿落地安装，走在地下室架空层内的采暖管道除锈后用离心玻璃棉壳保温，外缠玻璃丝布两道，做法详91SB-暖 61。采暖管道采纳焊接钢管，D32 为丝扣连接，D40 为焊接。阀门 D50 为全铜阐 阀 ， 散 热 器 支 管 为 全 铜 截 止 阀 ， D70 为 聚 四 氟 乙 稀 对 夹 蝶 阀 。 系 统 试 压 为10.3.1ma。 2、给水系统：本工程给水水源市政给水管网供给，供水压力建设单位提供 0.4ma，走在地下架空层内的排水及给水管道 D80 的给水管管材为热镀锌钢管，D80 的为给水铸铁管。 3、排水系统：排水不做化粪池，直接排入市政污水处理站，室内排水管采纳 W 机制无承插口铸铁管。空调冷凝水管设于阳台内侧，各层冷凝水经主管排至首层散水。管道采纳硬氯乙稀（UVC）管，卫生洁具型号规格建设单位自理。水嘴为陶瓷片密封水嘴，洗衣机配专用洗衣机水嘴，地漏水封深度 50mm，每户给水表口径一律采纳 DN20。4 施工准备：4.1 技术准备：4.1.1 熟悉、审核图纸，参加设计交底，办理一次性洽商。4.1.2 依据 ISO9002 质量管理和质量保证标准编制工程项目质量计划，确定关键工序特别工序，并编制作业指导书。4.1.3 收集已建工程质量通病信息，明确施工重点与难点，设置质量管理点，制定相应质量保证措施和质量预防措施。4.1.4 编制分部工程施工方案和季节性施工措施。4.1.5 编制分项工程技术交底、安全交底。4.1.6 向有关施工人员进行交底。4.2 物资准备：4.2.1 编制材料计划、任务书 4.2.2 编制外加工定货计划，提出技术、质量要求及供方应提供的资料，主要设备应提出进场时间。4.2.3编制预埋件加工计划。4.3 施工机械：本工程使用的主要机具有：套丝机、砂轮机、砂轮锯、电焊机、电钻、冲击钻、电锤、电动式手动试压泵等。本工程所使用的主要工具有：套丝板、管钳、活板手、气焊工具、手锯、手锤、捻凿、麻钎、克丝钳、改锥、毛刷、棉布、钢刮板等工具。本工程使用的主要量具有：水平尺、钢卷尺、线坠卡尺、小线等。5 施工工艺流程及要求：管道安装工程分为两阶段：主体配合阶段和安装阶段。 5.1、施工配合：5.1.1 认真审图，发现问题及时与甲方及设计院联系...
