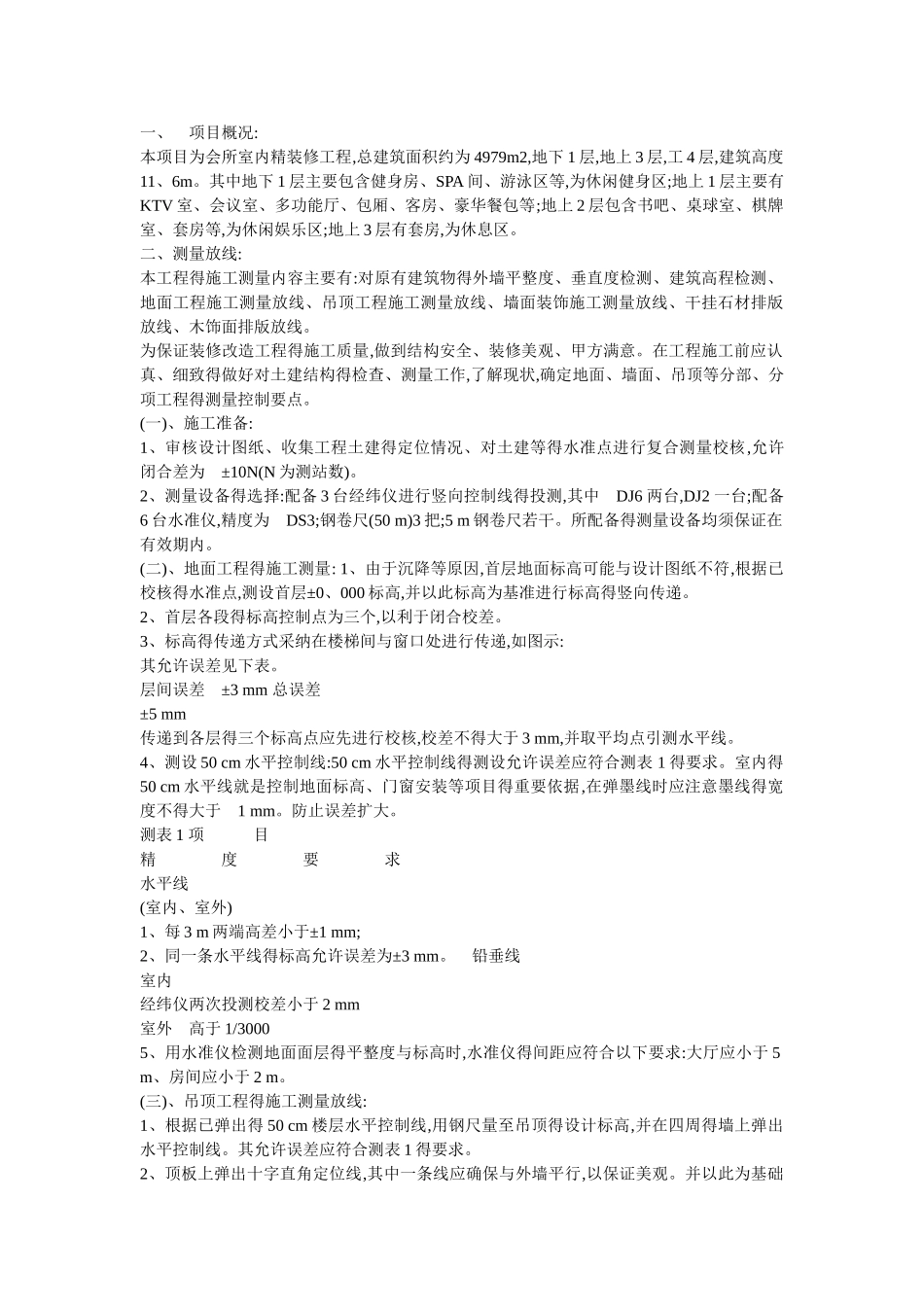

一、 项目概况: 本项目为会所室内精装修工程,总建筑面积约为 4979m2,地下 1 层,地上 3 层,工 4 层,建筑高度11、6m。其中地下 1 层主要包含健身房、SPA 间、游泳区等,为休闲健身区;地上 1 层主要有KTV 室、会议室、多功能厅、包厢、客房、豪华餐包等;地上 2 层包含书吧、桌球室、棋牌室、套房等,为休闲娱乐区;地上 3 层有套房,为休息区。 二、测量放线: 本工程得施工测量内容主要有:对原有建筑物得外墙平整度、垂直度检测、建筑高程检测、地面工程施工测量放线、吊顶工程施工测量放线、墙面装饰施工测量放线、干挂石材排版放线、木饰面排版放线。 为保证装修改造工程得施工质量,做到结构安全、装修美观、甲方满意。在工程施工前应认真、细致得做好对土建结构得检查、测量工作,了解现状,确定地面、墙面、吊顶等分部、分项工程得测量控制要点。 (一)、施工准备: 1、审核设计图纸、收集工程土建得定位情况、对土建等得水准点进行复合测量校核,允许闭合差为 ±10N(N 为测站数)。 2、测量设备得选择:配备 3 台经纬仪进行竖向控制线得投测,其中 DJ6 两台,DJ2 一台;配备6 台水准仪,精度为 DS3;钢卷尺(50 m)3 把;5 m 钢卷尺若干。所配备得测量设备均须保证在有效期内。 (二)、地面工程得施工测量: 1、由于沉降等原因,首层地面标高可能与设计图纸不符,根据已校核得水准点,测设首层±0、000 标高,并以此标高为基准进行标高得竖向传递。 2、首层各段得标高控制点为三个,以利于闭合校差。 3、标高得传递方式采纳在楼梯间与窗口处进行传递,如图示: 其允许误差见下表。 层间误差 ±3 mm 总误差 ±5 mm 传递到各层得三个标高点应先进行校核,校差不得大于 3 mm,并取平均点引测水平线。 4、测设 50 cm 水平控制线:50 cm 水平控制线得测设允许误差应符合测表 1 得要求。室内得50 cm 水平线就是控制地面标高、门窗安装等项目得重要依据,在弹墨线时应注意墨线得宽度不得大于 1 mm。防止误差扩大。 测表 1 项 目 精 度 要 求 水平线 (室内、室外) 1、每 3 m 两端高差小于±1 mm; 2、同一条水平线得标高允许误差为±3 mm。 铅垂线 室内 经纬仪两次投测校差小于 2 mm 室外 高于 1/3000 5、用水准仪检测地面面层得平整度与标高时,水准仪得间距应符合以下要求:大厅应小于 5 m、房间应小于 2 m。 (三)、吊顶工程得施工测量放线: 1、根据已弹出得 50 cm 楼层水平控制线,...
