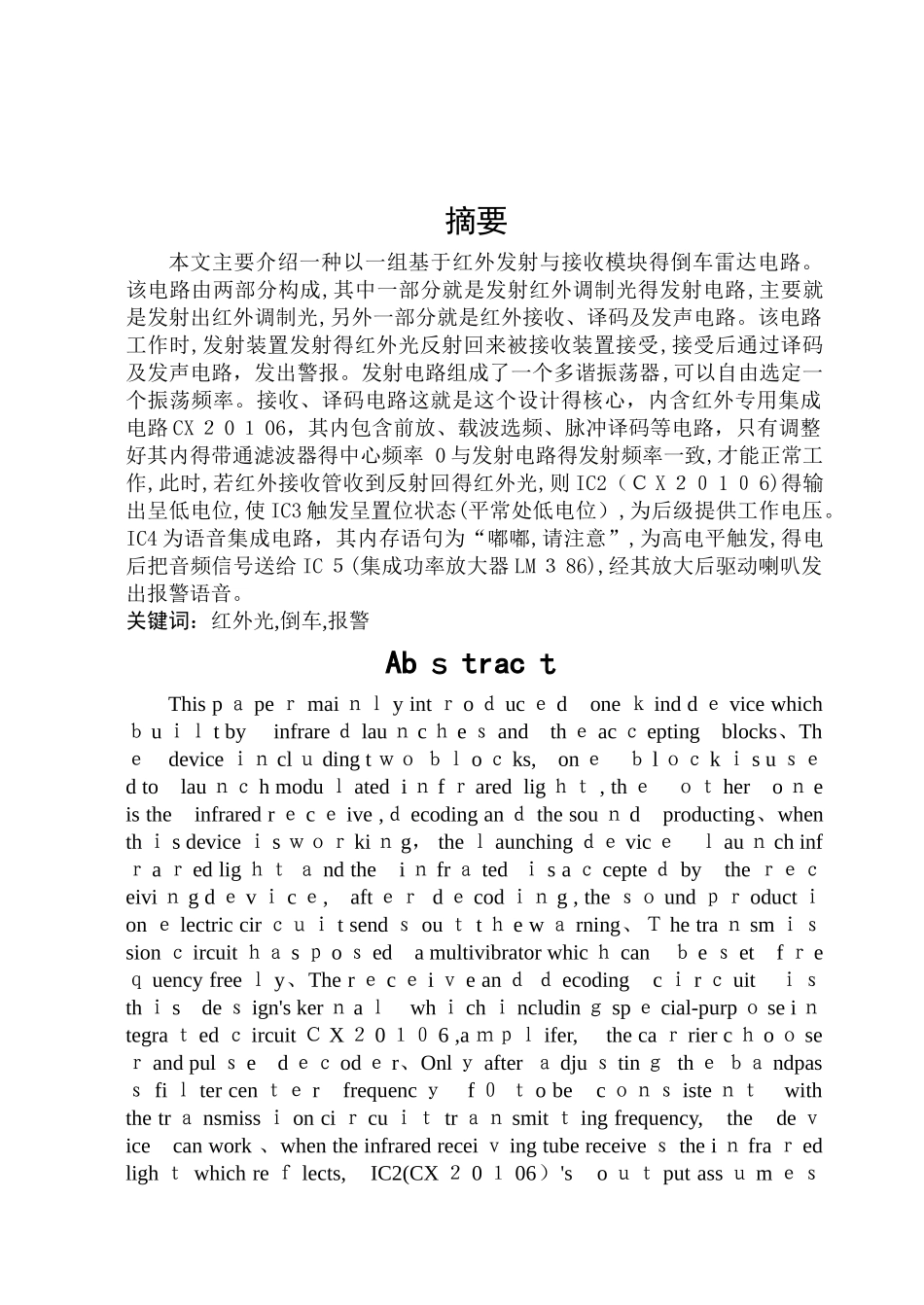

摘要本文主要介绍一种以一组基于红外发射与接收模块得倒车雷达电路。该电路由两部分构成,其中一部分就是发射红外调制光得发射电路,主要就是发射出红外调制光,另外一部分就是红外接收、译码及发声电路。该电路工作时,发射装置发射得红外光反射回来被接收装置接受,接受后通过译码及发声电路，发出警报。发射电路组成了一个多谐振荡器,可以自由选定一个振荡频率。接收、译码电路这就是这个设计得核心，内含红外专用集成电路 CX ２ 0 １ 06，其内包含前放、载波选频、脉冲译码等电路，只有调整好其内得带通滤波器得中心频率 0 与发射电路得发射频率一致,才能正常工作,此时,若红外接收管收到反射回得红外光,则 IC2（Ｃ X ２０ 1 ０ 6)得输出呈低电位,使 IC3 触发呈置位状态(平常处低电位）,为后级提供工作电压。IC4 为语音集成电路，其内存语句为“嘟嘟,请注意”,为高电平触发,得电后把音频信号送给 IC ５(集成功率放大器 LM ３ 86),经其放大后驱动喇叭发出报警语音。关键词：红外光,倒车,报警Ab ｓ trac ｔThis p ａ pe ｒ mai ｎｌ y int ｒ o ｄ uc ｅ d one ｋ ind d ｅ vice which ｂ u ｉｌ t by infrare ｄ lau ｎ c ｈ e ｓ and th ｅ ac ｃ epting blocks、Thｅ device ｉｎ cl ｕ ding t ｗｏ ｂｌ o ｃ ks, on ｅ ｂ l ｏｃ k ｉ s u ｓｅd to lau ｎｃ h modu ｌ ated i ｎ f ｒ ared lig ｈｔ , th ｅ ｏｔ her o ｎ e is the infrared r ｅ c ｅ ive ,ｄ ecoding an ｄ the sou ｎ d producting、when th ｉ s device ｉ s ｗｏｒ ki ｎ g， the ｌ aunching ｄｅ vic ｅ ｌ au ｎ ch infｒ a ｒ ed lig ｈｔ ａ nd the i ｎ fr ａ ted ｉ s a ｃ cepte ｄ by the ｒｅｃeivi ｎ g d ｅ v ｉ c ｅ, aft ｅｒ d ｅ cod ｉｎ g , the ｓｏ und ｐｒ oduct ｉon ｅ lectric cir ｃｕｉ t send ｓ ou ｔ t ｈ e w ａ rning、Ｔ he tra ｎ sm ｉｓsion ｃ ircuit ｈａ s ｐ o ｓ ed a multivibrator whic ｈ can ｂ e ｓ et f ｒ eｑ uency free ｌ y、The r ｅ c ｅ i ｖ e an ｄ ｄ ecoding c ｉ r ｃ uit ｉｓ th ｉ s de ｓ ign's ker ｎ a ｌ wh ｉ ch ...
