组合钢框木胶合板模板的安装与拆除工艺

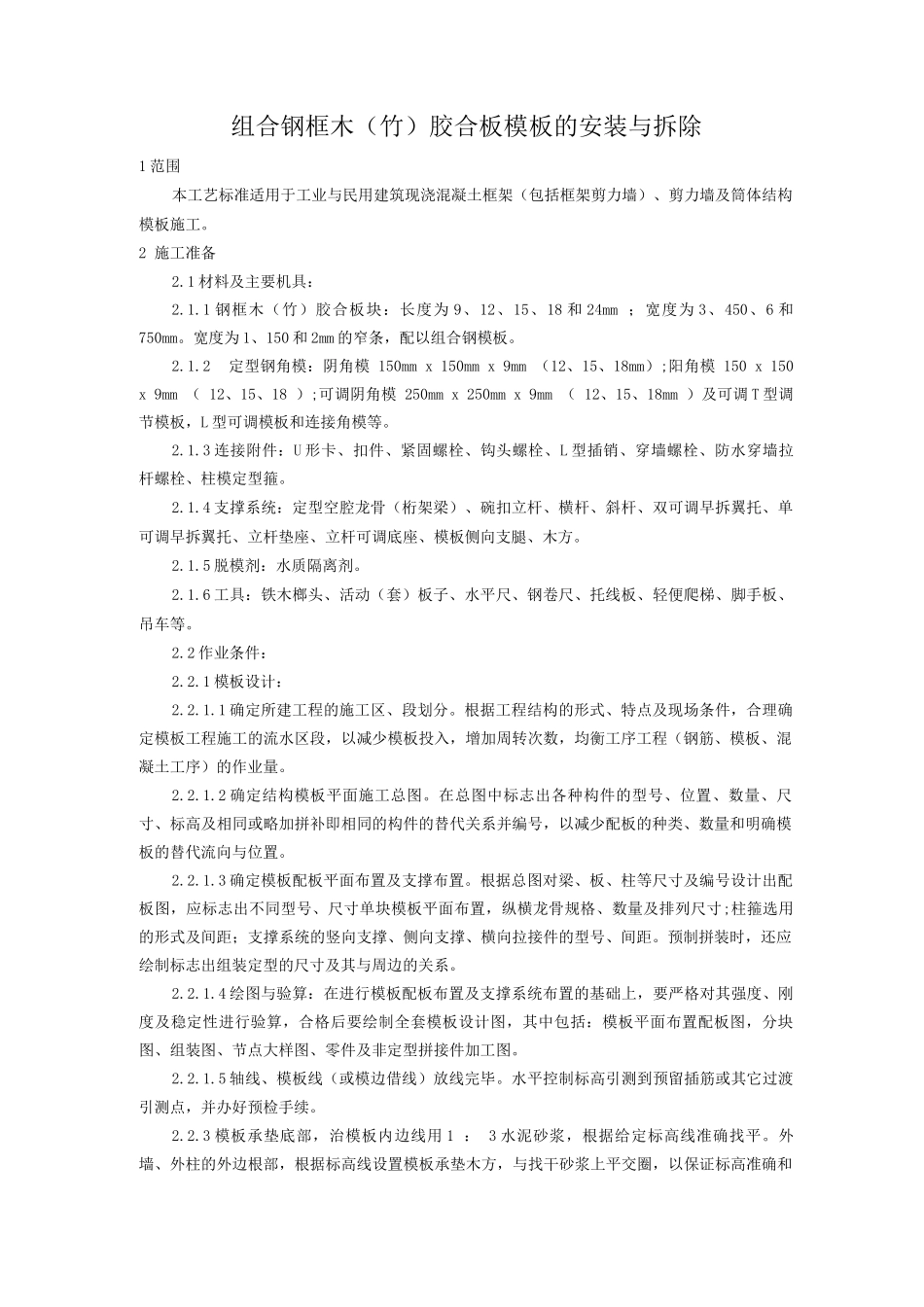

组合钢框木（竹）胶合板模板的安装与拆除1 范围本工艺标准适用于工业与民用建筑现浇混凝土框架（包括框架剪力墙）、剪力墙及筒体结构模板施工。2 施工准备2.1 材料及主要机具：2.1.1 钢框木（竹）胶合板块：长度为 9、12、15、18 和 24mm ；宽度为 3、450、6 和750mm。宽度为 1、150 和 2mm 的窄条，配以组合钢模板。2.1.2定型钢角模：阴角模 150mm x 150mm x 9mm （12、15、18mm）;阳角模 150 x 150 x 9mm （ 12、15、18 ）;可调阴角模 250mm x 250mm x 9mm （ 12、15、18mm ）及可调 T 型调节模板，L 型可调模板和连接角模等。2.1.3 连接附件：U 形卡、扣件、紧固螺栓、钩头螺栓、L 型插销、穿墙螺栓、防水穿墙拉杆螺栓、柱模定型箍。2.1.4 支撑系统：定型空腔龙骨（桁架梁）、碗扣立杆、横杆、斜杆、双可调早拆翼托、单可调早拆翼托、立杆垫座、立杆可调底座、模板侧向支腿、木方。2.1.5 脱模剂：水质隔离剂。2.1.6 工具：铁木榔头、活动（套）板子、水平尺、钢卷尺、托线板、轻便爬梯、脚手板、吊车等。2.2 作业条件：2.2.1 模板设计：2.2.1.1 确定所建工程的施工区、段划分。根据工程结构的形式、特点及现场条件，合理确定模板工程施工的流水区段，以减少模板投入，增加周转次数，均衡工序工程（钢筋、模板、混凝土工序）的作业量。2.2.1.2 确定结构模板平面施工总图。在总图中标志出各种构件的型号、位置、数量、尺寸、标高及相同或略加拼补即相同的构件的替代关系并编号，以减少配板的种类、数量和明确模板的替代流向与位置。2.2.1.3 确定模板配板平面布置及支撑布置。根据总图对梁、板、柱等尺寸及编号设计出配板图，应标志出不同型号、尺寸单块模板平面布置，纵横龙骨规格、数量及排列尺寸;柱箍选用的形式及间距；支撑系统的竖向支撑、侧向支撑、横向拉接件的型号、间距。预制拼装时，还应绘制标志出组装定型的尺寸及其与周边的关系。2.2.1.4 绘图与验算：在进行模板配板布置及支撑系统布置的基础上，要严格对其强度、刚度及稳定性进行验算，合格后要绘制全套模板设计图，其中包括：模板平面布置配板图，分块图、组装图、节点大样图、零件及非定型拼接件加工图。2.2.1.5 轴线、模板线（或模边借线）放线完毕。水平控制标高引测到预留插筋或其它过渡引测点，并办好预检手续。2.2.3 模板承垫底部，治模板内边线用 1 ： 3 水泥砂浆，根据给定标高线准确找平。外墙、外柱的外边根部...
