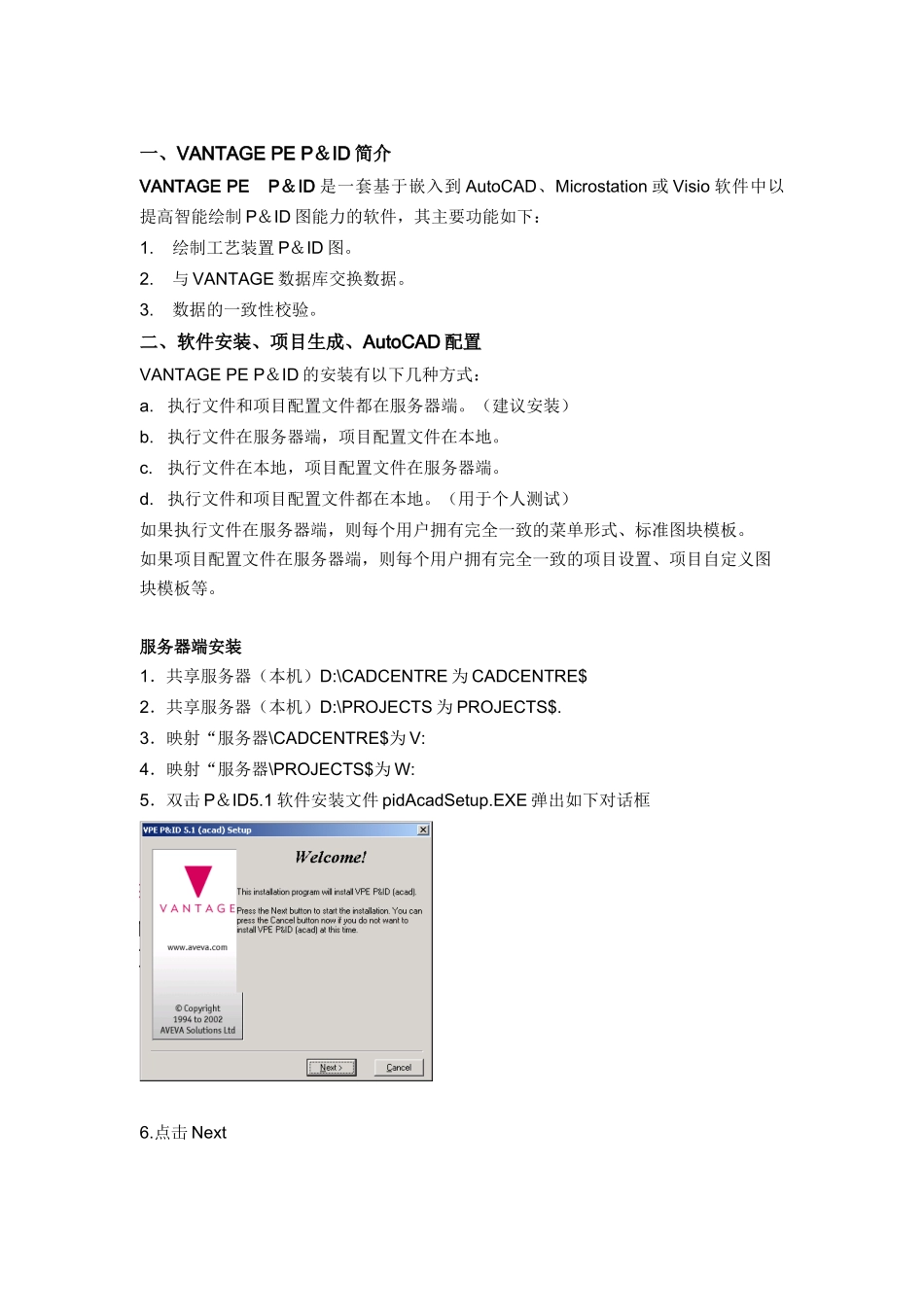

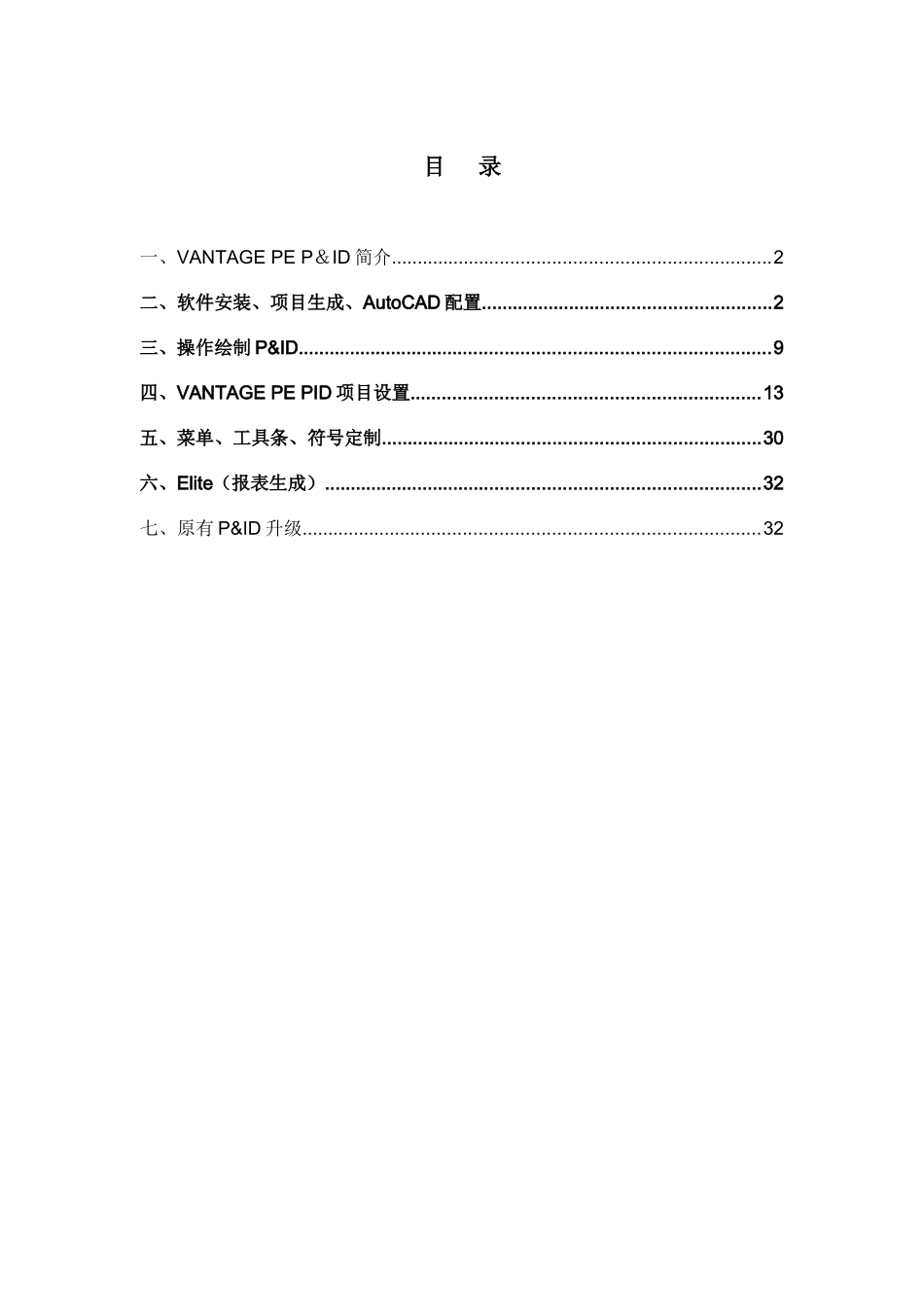

工厂系统设计数据管理系统P&ID工艺流程图培训手册目录一、VANTAGEPEP＆ID简介.........................................................................2二、软件安装、项目生成、AutoCAD配置........................................................2三、操作绘制P&ID...........................................................................................9四、VANTAGEPEPID项目设置...................................................................13五、菜单、工具条、符号定制.........................................................................30六、Elite（报表生成）....................................................................................32七、原有P&ID升级........................................................................................32一、VANTAGEPEP＆ID简介VANTAGEPEP＆ID是一套基于嵌入到AutoCAD、Microstation或Visio软件中以提高智能绘制P＆ID图能力的软件，其主要功能如下：1.绘制工艺装置P＆ID图。2.与VANTAGE数据库交换数据。3.数据的一致性校验。二、软件安装、项目生成、AutoCAD配置VANTAGEPEP＆ID的安装有以下几种方式：a.执行文件和项目配置文件都在服务器端。（建议安装）b.执行文件在服务器端，项目配置文件在本地。c.执行文件在本地，项目配置文件在服务器端。d.执行文件和项目配置文件都在本地。（用于个人测试）如果执行文件在服务器端，则每个用户拥有完全一致的菜单形式、标准图块模板。如果项目配置文件在服务器端，则每个用户拥有完全一致的项目设置、项目自定义图块模板等。服务器端安装1．共享服务器（本机）D:\CADCENTRE为CADCENTRE$2．共享服务器（本机）D:\PROJECTS为PROJECTS$.3．映射“服务器\CADCENTRE$为V:4．映射“服务器\PROJECTS$为W:5．双击P＆ID5.1软件安装文件pidAcadSetup.EXE弹出如下对话框6.点击Next7．选择第1、2、5项8.选择V:\P&ID5.1后点击Next9．点击Next10．选择LaunchProjectWizard后点击Finish11．点击Next12．键入项目名称后点击Next13．点击Next，如选择UpgradeExistingProjrct(A&MOnly)可升级原有的P&ID项目如4.4版本或以前版本。14．键入项目路径后点击Next15．选择P&ID5.1的安装路径后点击Next16．选择AutoCAD安装路径后点击Next17．选择AutoCAD配置文件(acad2002.cfg)的路径后点击Next18．点击Next开始安装19．点击Finish20．点击Cancel21．点击Yes22．点击OK重新启动系统并完成软件安装及项目安装。客户端安装客户端安装与服务器端安装基本相同，只是不用执行1、2两步，第6步选择第2项和第5项如下图：另外第10步不选择LaunchProjectWizard后点击Finish。如想在以后新建项目可从下图进入P&ID项目向导，并按服务器安装中项目创建过程完成项目安装。AutoCAD配置1．选择下图所示快捷方式进入AutoCAD2．在AutoCAD命令行点击鼠标右键，选择Options，在支持文件搜索路径中添加路径V:\P&ID5.1\Install\AutoCad\Bin3．在AutoCAD命令行中输入MENU回车，选择下面文件：V:\P&ID5.1\Install\AutoCad\Bin\PID.MNU4、点击工具条中的(注：环境变量中应设置LM_LICENSE_FILE许可文件指向)。5、配置工具条位置后关闭AutoCAD（保存菜单工具条位置）。6、重新通过以上快捷方式进入PEP&ID执行上述第4步即可开始绘制。三、操作绘制P&ID菜单功能简介1、ASPECTPIDGraphicalCommandsabcdefghijklmno按左右顺序分别为a.LoadASPECTPID，完成初始化工作。b.绘制主管线和辅助管线。c.绘制工艺连接管线，如管道与仪表的连接线。d.绘制信号线。e~j.AutoCAD命令：删除、复制、移动、镜像、拉抻。k.断线。l.改变(图例符号、管道类型、管道属性、移动物体到noprint层)。m.修改信号线属性到缺省类型。n.绘制伴热线。o.为在线设备绘制伴热。当某个管件的伴热线被删除后，管道的伴热线通过该管件此时可点击本图标并单击无伴热的管件，完成伴热线绘制操作。2、ASPECTPIDCommandsabddefghijklmna.标注。b.设定、绘制图号等信息（运行一致性检查前必需通过此按钮输入图号等信息）。c.为管件、...
