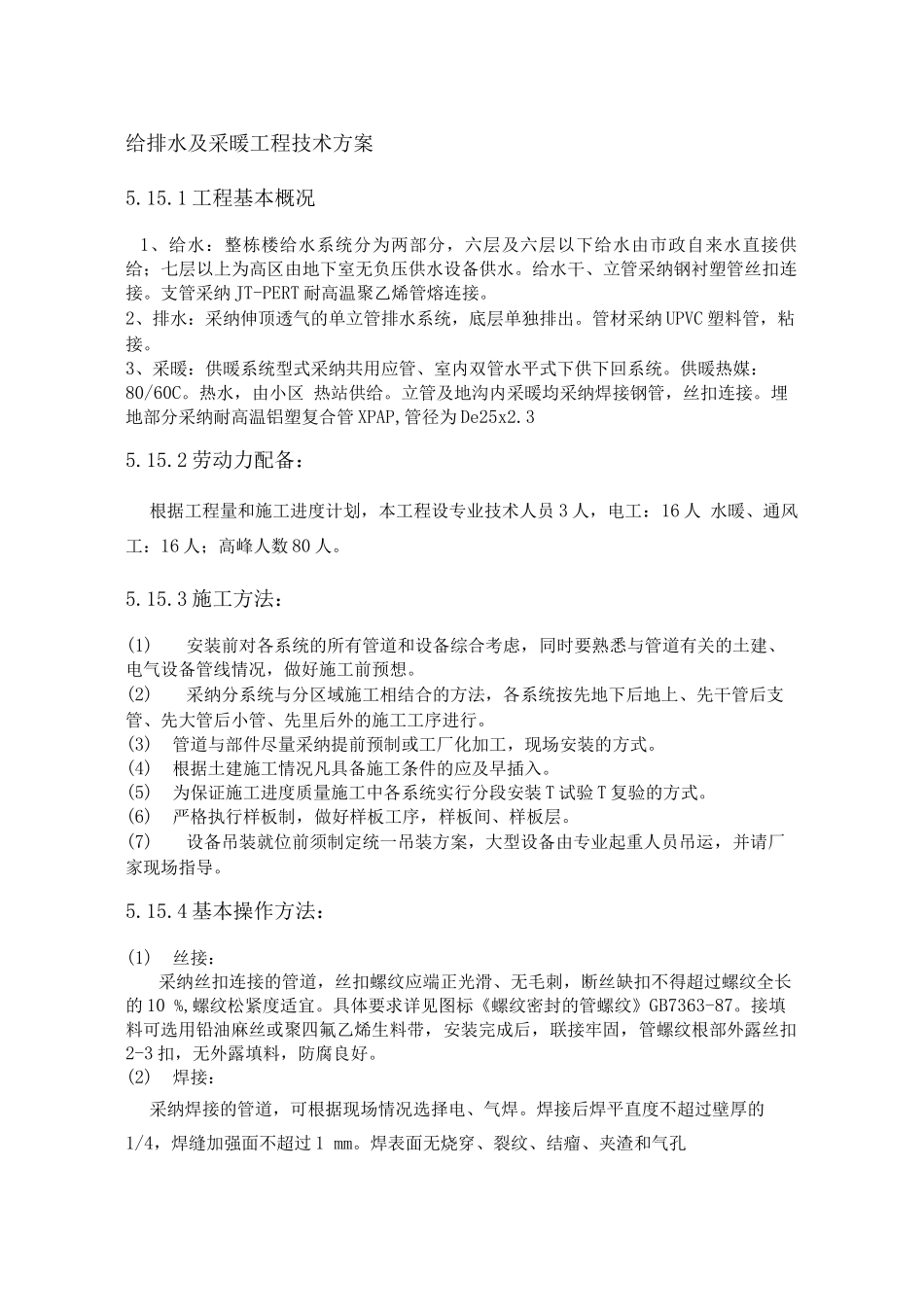

给排水及采暖工程技术方案

给排水及采暖工程技术方案5.15.1 工程基本概况1、给水：整栋楼给水系统分为两部分，六层及六层以下给水由市政自来水直接供给；七层以上为高区由地下室无负压供水设备供水。给水干、立管采纳钢衬塑管丝扣连接。支管采纳 JT-PERT 耐高温聚乙烯管熔连接。2、排水：采纳伸顶透气的单立管排水系统，底层单独排出。管材采纳 UPVC 塑料管，粘接。3、采暖：供暖系统型式采纳共用应管、室内双管水平式下供下回系统。供暖热媒：80/60C。热水，由小区 热站供给。立管及地沟内采暖均采纳焊接钢管，丝扣连接。埋地部分采纳耐高温铝塑复合管 XPAP,管径为 De25x2.35.15.2 劳动力配备：根据工程量和施工进度计划，本工程设专业技术人员 3 人，电工：16 人 水暖、通风工：16 人；高峰人数 80 人。5.15.3 施工方法：(1)安装前对各系统的所有管道和设备综合考虑，同时要熟悉与管道有关的土建、电气设备管线情况，做好施工前预想。(2)采纳分系统与分区域施工相结合的方法，各系统按先地下后地上、先干管后支管、先大管后小管、先里后外的施工工序进行。(3)管道与部件尽量采纳提前预制或工厂化加工，现场安装的方式。(4)根据土建施工情况凡具备施工条件的应及早插入。(5)为保证施工进度质量施工中各系统实行分段安装 T 试验 T 复验的方式。(6)严格执行样板制，做好样板工序，样板间、样板层。(7)设备吊装就位前须制定统一吊装方案，大型设备由专业起重人员吊运，并请厂家现场指导。5.15.4 基本操作方法：(1)丝接：采纳丝扣连接的管道，丝扣螺纹应端正光滑、无毛刺，断丝缺扣不得超过螺纹全长的 10 %,螺纹松紧度适宜。具体要求详见图标《螺纹密封的管螺纹》GB7363-87。接填料可选用铅油麻丝或聚四氟乙烯生料带，安装完成后，联接牢固，管螺纹根部外露丝扣2-3 扣，无外露填料，防腐良好。(2)焊接：采纳焊接的管道，可根据现场情况选择电、气焊。焊接后焊平直度不超过壁厚的1/4，焊缝加强面不超过 1 mm。焊表面无烧穿、裂纹、结瘤、夹渣和气孔等缺陷，焊皮均匀一致，检查合格后，焊缝防腐处理及时。具体要求见GB50236-98.(3) 法兰连接：管道法兰连接用的法兰盘必须根据设计要求和工作压力选用标准法兰盘。法兰连接时应保持平行，其偏差不大于法兰外径的 1.5%°，且不大于 2mm，不得用强紧螺栓的方法消除偏斜。法兰连接时应保持同一轴线，其螺孔轴线偏差不超过孔径的 5%,并保证螺栓自由穿入。所用螺栓应规格统一，安装方向一致。管道与法兰盘...
