给水施工组织设计

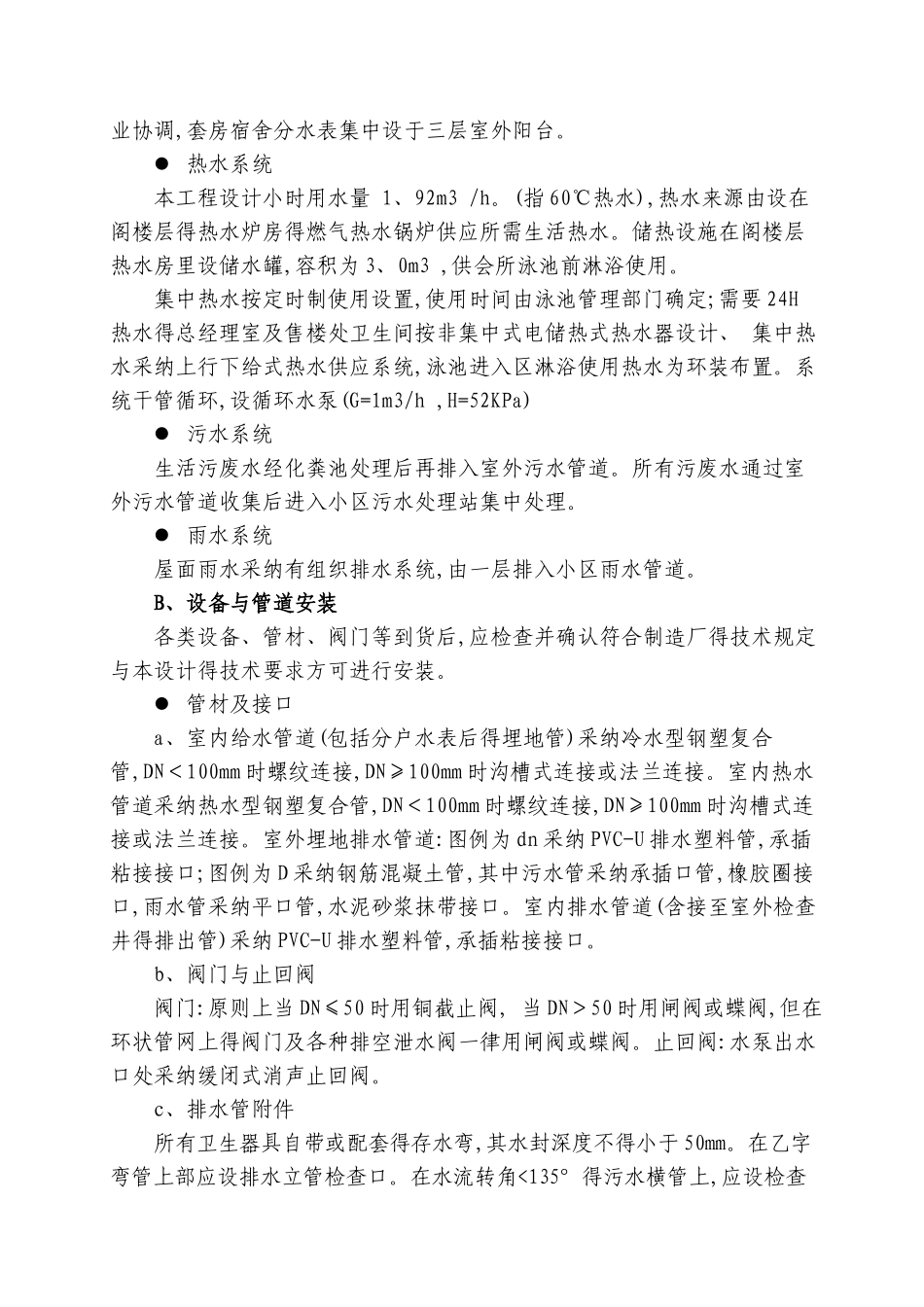

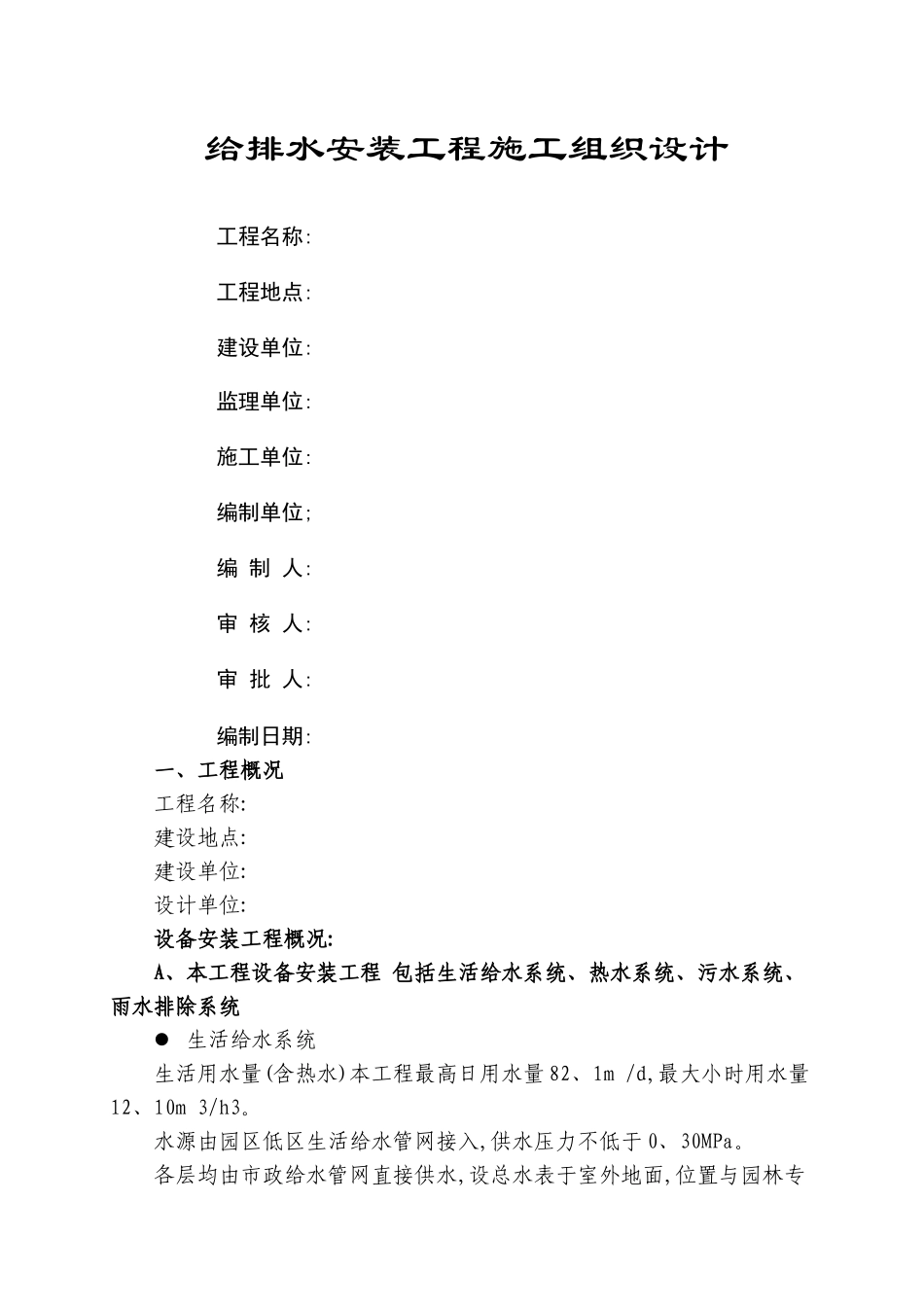

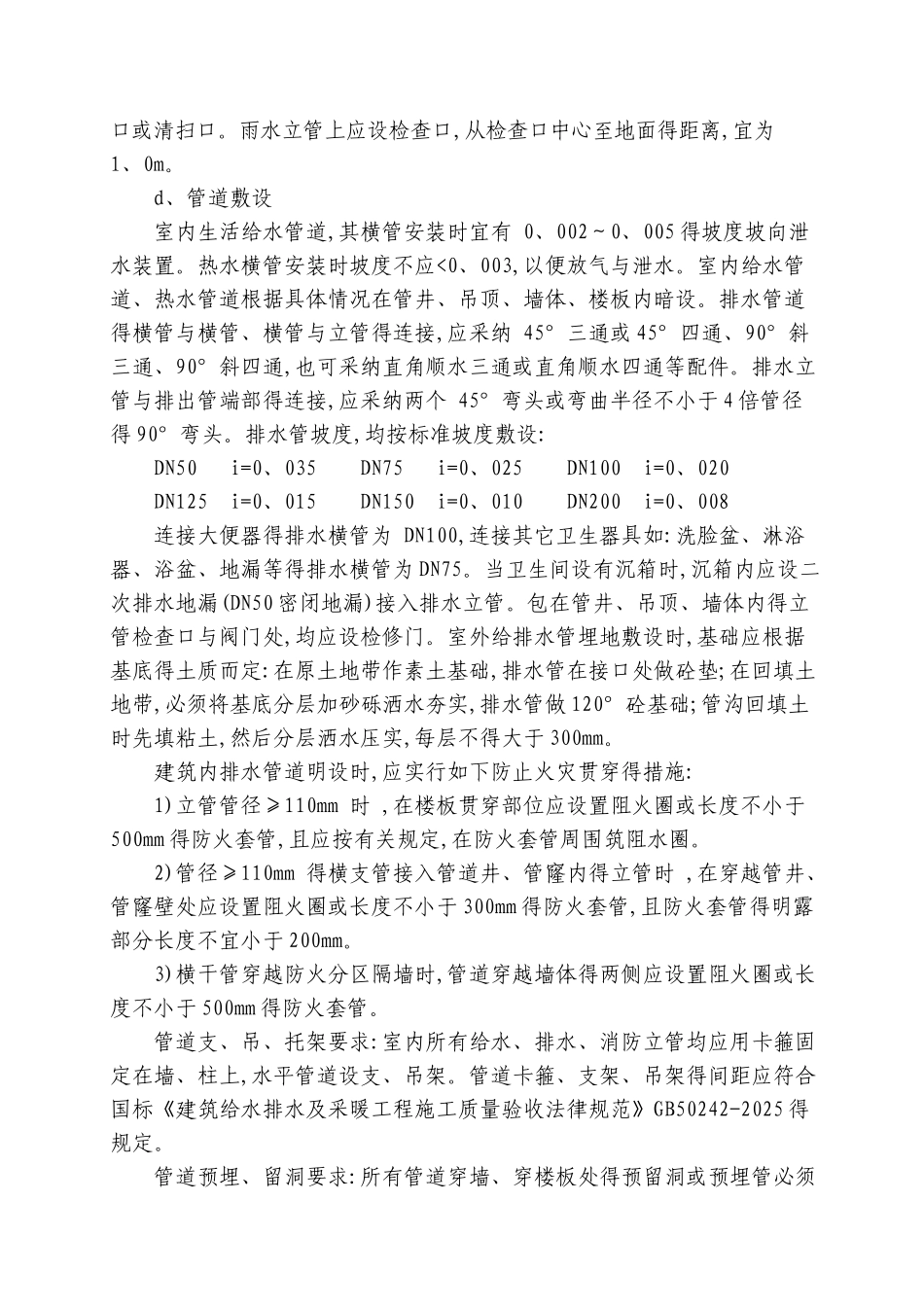

给排水安装工程施工组织设计工程名称:工程地点:建设单位:监理单位:施工单位:编制单位;编 制 人:审 核 人:审 批 人:编制日期:一、工程概况工程名称:建设地点:建设单位:设计单位:设备安装工程概况:A、本工程设备安装工程 包括生活给水系统、热水系统、污水系统、雨水排除系统 生活给水系统生活用水量(含热水)本工程最高日用水量 82、1m /d,最大小时用水量 12、10m 3/h3。水源由园区低区生活给水管网接入,供水压力不低于 0、30MPa。各层均由市政给水管网直接供水,设总水表于室外地面,位置与园林专业协调,套房宿舍分水表集中设于三层室外阳台。 热水系统本工程设计小时用水量 1、92m3 /h。(指 60℃热水),热水来源由设在阁楼层得热水炉房得燃气热水锅炉供应所需生活热水。储热设施在阁楼层热水房里设储水罐,容积为 3、0m3 ,供会所泳池前淋浴使用。集中热水按定时制使用设置,使用时间由泳池管理部门确定;需要 24H热水得总经理室及售楼处卫生间按非集中式电储热式热水器设计、 集中热水采纳上行下给式热水供应系统,泳池进入区淋浴使用热水为环装布置。系统干管循环,设循环水泵(G=1m3/h ,H=52KPa) 污水系统生活污废水经化粪池处理后再排入室外污水管道。所有污废水通过室外污水管道收集后进入小区污水处理站集中处理。 雨水系统屋面雨水采纳有组织排水系统,由一层排入小区雨水管道。B、设备与管道安装各类设备、管材、阀门等到货后,应检查并确认符合制造厂得技术规定与本设计得技术要求方可进行安装。 管材及接口a、室内给水管道(包括分户水表后得埋地管)采纳冷水型钢塑复合管,DN＜100mm 时螺纹连接,DN≥100mm 时沟槽式连接或法兰连接。室内热水管道采纳热水型钢塑复合管,DN＜100mm 时螺纹连接,DN≥100mm 时沟槽式连接或法兰连接。室外埋地排水管道:图例为 dn 采纳 PVC-U 排水塑料管,承插粘接接口;图例为 D 采纳钢筋混凝土管,其中污水管采纳承插口管,橡胶圈接口,雨水管采纳平口管,水泥砂浆抹带接口。室内排水管道(含接至室外检查井得排出管)采纳 PVC-U 排水塑料管,承插粘接接口。b、阀门与止回阀阀门:原则上当 DN≤50 时用铜截止阀, 当 DN＞50 时用闸阀或蝶阀,但在环状管网上得阀门及各种排空泄水阀一律用闸阀或蝶阀。止回阀:水泵出水口处采纳缓闭式消声止回阀。c、排水管附件所有卫生器具自带或配套得存水弯,其水封深度不得小于 50mm。在乙字弯管上部应设排水立管检查口。在水流转角<135°得污水横...
