给水管道安装方案

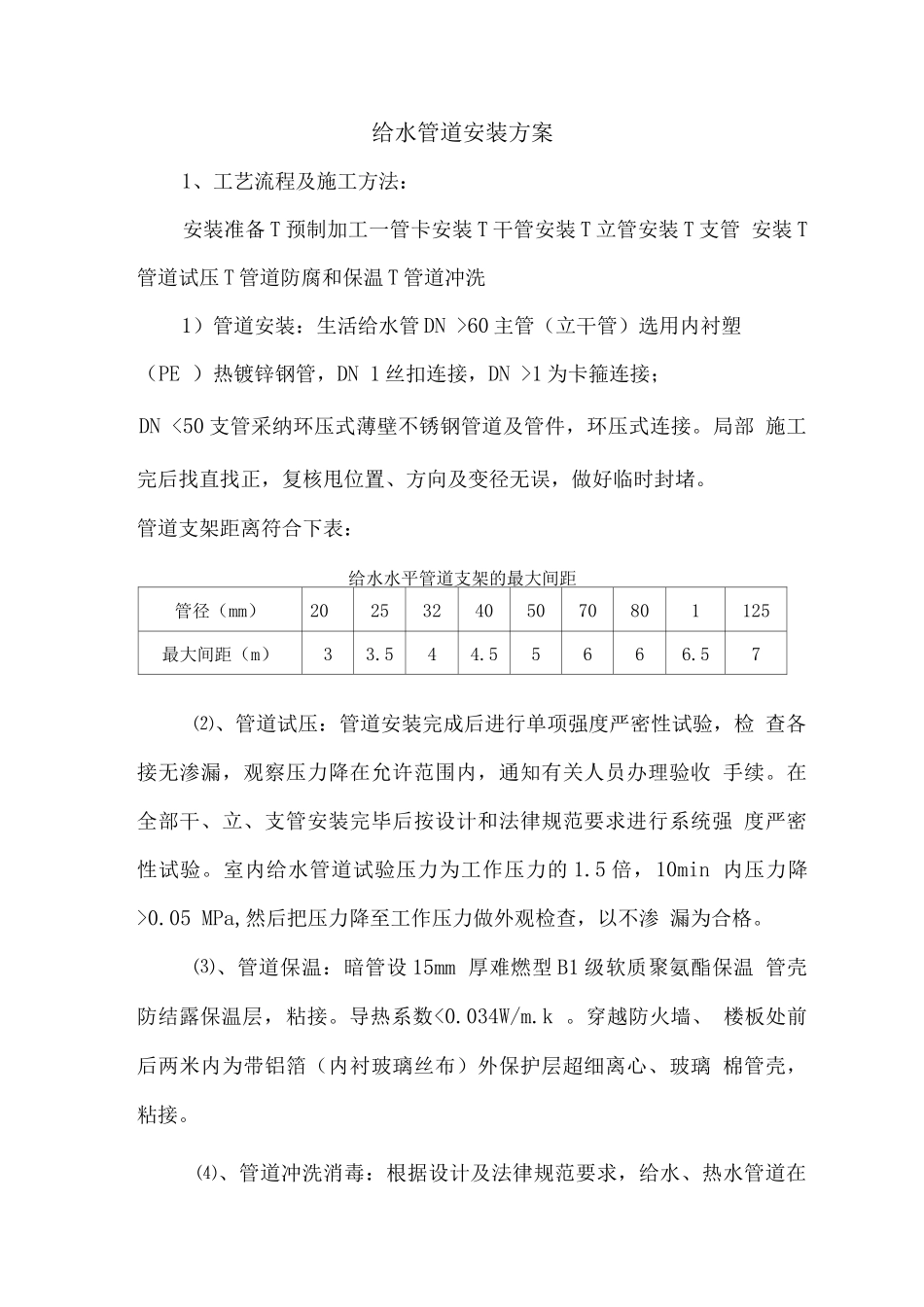

给水管道安装方案1、工艺流程及施工方法：安装准备 T 预制加工一管卡安装 T 干管安装 T 立管安装 T 支管 安装 T管道试压 T 管道防腐和保温 T 管道冲洗1）管道安装：生活给水管 DN >60 主管（立干管）选用内衬塑（PE ）热镀锌钢管，DN 1 丝扣连接，DN >1 为卡箍连接；DN <50 支管采纳环压式薄壁不锈钢管道及管件，环压式连接。局部 施工完后找直找正，复核甩位置、方向及变径无误，做好临时封堵。管道支架距离符合下表：给水水平管道支架的最大间距管径（mm）202532405070801125最大间距（m）33.544.55666.57⑵、管道试压：管道安装完成后进行单项强度严密性试验，检 查各接无渗漏，观察压力降在允许范围内，通知有关人员办理验收 手续。在全部干、立、支管安装完毕后按设计和法律规范要求进行系统强 度严密性试验。室内给水管道试验压力为工作压力的 1.5 倍，10min 内压力降>0.05 MPa,然后把压力降至工作压力做外观检查，以不渗 漏为合格。⑶、管道保温：暗管设 15mm 厚难燃型 B1 级软质聚氨酯保温 管壳防结露保温层，粘接。导热系数<0.034W/m.k 。穿越防火墙、 楼板处前后两米内为带铝箔（内衬玻璃丝布）外保护层超细离心、玻璃 棉管壳，粘接。⑷、管道冲洗消毒：根据设计及法律规范要求，给水、热水管道在 系统运行前用水冲洗，以系统最大设计流量进行冲洗，直到出水的 水色和透明度与进水目测一致为合格。给水管道还应用 20〜30m g/L 的游离氯的水灌满管道进行消毒，停留时间不小于 24 小时， 消毒结束后，再用生活饮用水冲洗，并经卫生监督管理部门取样检验， 水质符合现行的国家标准《生活饮用水卫生标准》后方可使用。2、质量标准：1）隐蔽管道和给水系统的水压试验结果符合设计要求和施工法律规范 规定；给水系统竣工后使用前，进行管道冲洗。2）管道坡度应符合设计要求；管道支、吊、托架的安装应符合 设计要求和施工法律规范规定；管道及支架油漆应符合设计要求和施工规 范规定。3）给水管道安装允许偏差见下表：给水管道安装允许偏差项次项目允许偏差（mm）检验方法1水平管道纵、横方向 弯曲每/米管径小于或等于 1mm0.5用水平尺、直尺拉线和 尺量检查管径大于 1mm1全长（25m 以上）管径小于或等于 1mm不大于 13管径大于 1mm不大于 252立管 垂直度每 米2吊线或尺量检查全长（5m 以上）不大于 103隔热层卷材或板材4用 2m 尺和楔形塞尺检查厚度（如+0.1( 5)-0.05( 5)用钢针刺入隔热尺和 尺量检查
