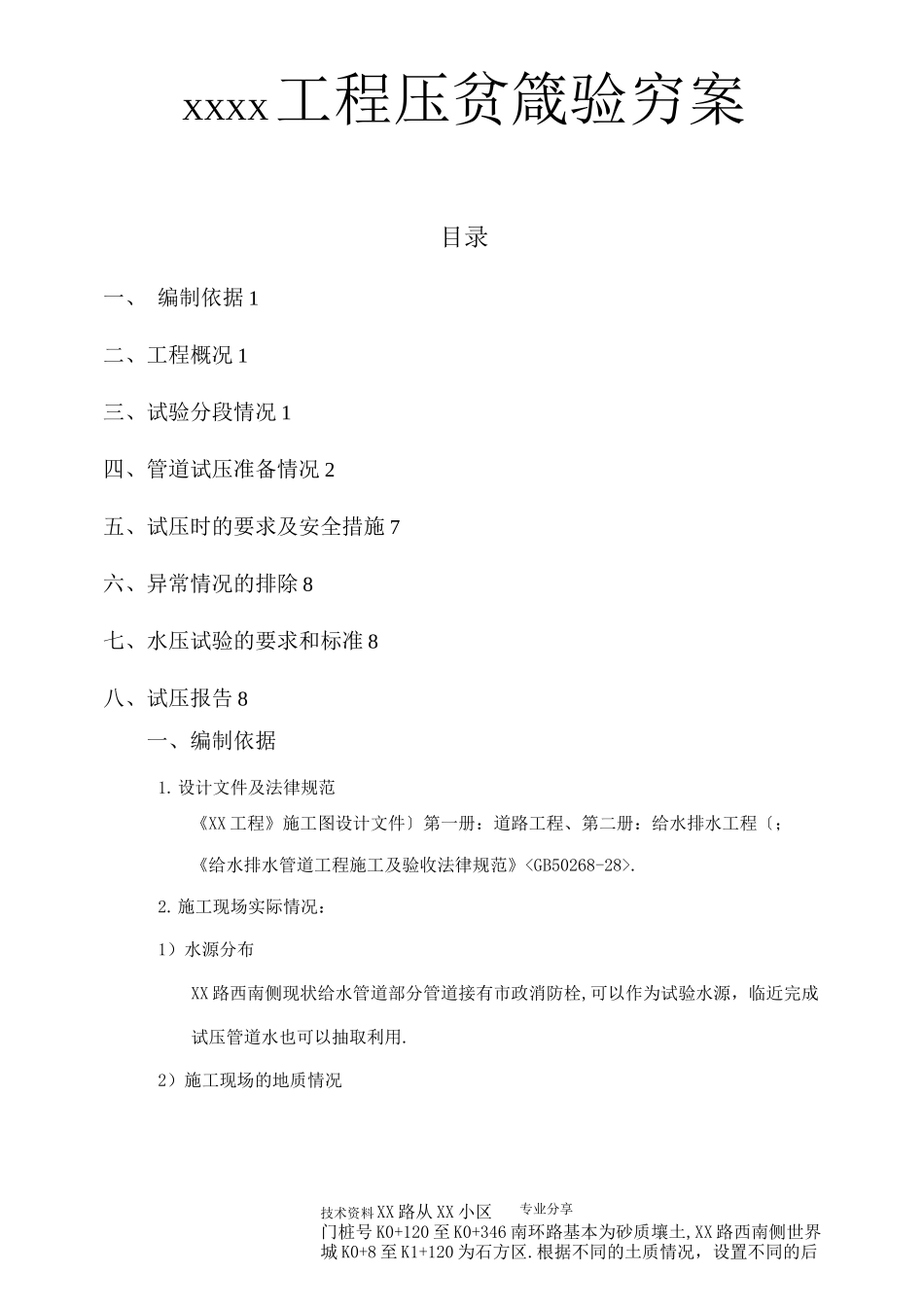

XXXX工程压贫箴验穷案目录一、 编制依据 1二、工程概况 1三、试验分段情况 1四、管道试压准备情况 2五、试压时的要求及安全措施 7六、异常情况的排除 8七、水压试验的要求和标准 8八、试压报告 8一、编制依据1.设计文件及法律规范《XX 工程》施工图设计文件〕第一册：道路工程、第二册：给水排水工程〔；《给水排水管道工程施工及验收法律规范》.2.施工现场实际情况：1）水源分布XX 路西南侧现状给水管道部分管道接有市政消防栓,可以作为试验水源，临近完成试压管道水也可以抽取利用.2）施工现场的地质情况技术资料 XX 路从 XX 小区门桩号 K0+120 至 K0+346 南环路基本为砂质壤土,XX 路西南侧世界城 K0+8 至 K1+120 为石方区.根据不同的土质情况，设置不同的后专业分享背.由于后背设置区域基本的原状土都为砂质土，需设置加强后背.二、工程概况XX 路现状道路沿途已经铺设给水管道，共分成三段：第一段从 XX 路至 XX 路路，现状管线敷设在道路南侧；第二段从 XX 路路至教堂附近,管线敷设在道路北侧；第三段从教堂至 XX 路段,管线敷设在道路西侧.原所敷设给水管道所设置的消火栓、横穿管不能满足法律规范要求.重新设计的新增给水管道，增加了部分横穿管,加密补充完善消火栓，与现状给水管道呈双侧布置，并随道路拓宽工程，废除部分给水管道.管道管径为 DN5,工作压力 0.6MPa,试验压力 P+0.5=1.1MPa.三、试验分段情况分段的原则为①设计球墨铸铁给水管道分布地段；②打压段落内有排气阀门，或增设临时排气进水；③能协调到水源；④两端有砼镇墩后靠.设计给水管道，按桩号分段情况如下：第一段：XX 路东北侧 K0-031〜K0+555：全长 586 米，试压水源考虑西南侧法院一处消防栓,XXXX 路路 一处消防栓.第二段：XX 路西南侧 K0+490〜K1+183，全长 693 米，水源利用路对面台亚岚小区现状给水管道消防栓或给水接，并利用该段管道上万宝路最高点设置的排气阀作为排气.第三段:XX 路东北侧 K1+185〜K1+640,全长 455 米,水源利用路对侧的消防栓.并增设进水出气.第四段：XX 路东北侧 K1+640〜K2+346，全长 706 米，水源利用路对面的现状消火栓.每段都在低点设置进水 ,高点设置排气 .四、管道水压试验前准备工作1. 后背及堵板的设计管道在进行水压试验时，在水的压力作用下管道将产生巨大的推力，该推力全部作用在试压段的后背上,如后背不坚固，管道将产生很大的纵向位移，管节因纵向水压应力...
