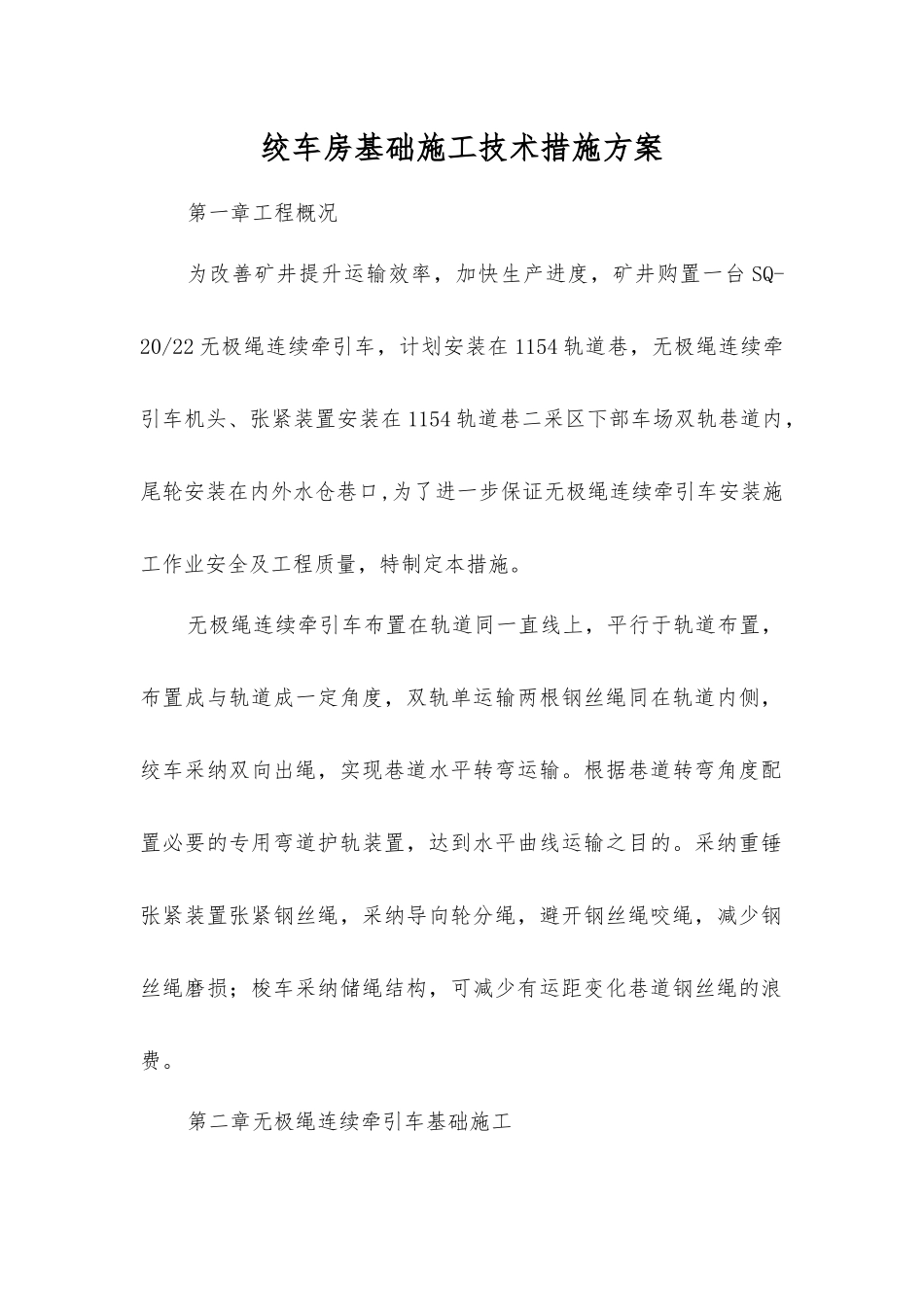

绞车房基础施工技术措施方案第一章工程概况为改善矿井提升运输效率，加快生产进度，矿井购置一台 SQ-20/22 无极绳连续牵引车，计划安装在 1154 轨道巷，无极绳连续牵引车机头、张紧装置安装在 1154 轨道巷二采区下部车场双轨巷道内，尾轮安装在内外水仓巷口,为了进一步保证无极绳连续牵引车安装施工作业安全及工程质量，特制定本措施。无极绳连续牵引车布置在轨道同一直线上，平行于轨道布置，布置成与轨道成一定角度，双轨单运输两根钢丝绳同在轨道内侧，绞车采纳双向出绳，实现巷道水平转弯运输。根据巷道转弯角度配置必要的专用弯道护轨装置，达到水平曲线运输之目的。采纳重锤张紧装置张紧钢丝绳，采纳导向轮分绳，避开钢丝绳咬绳，减少钢丝绳磨损；梭车采纳储绳结构，可减少有运距变化巷道钢丝绳的浪费。第二章无极绳连续牵引车基础施工牵引车基础共 3 部分，即无极绳牵引车主机基础长 2.7m、宽1.85m、深 1.2m;五轮张紧装置基础长 3.5m、宽 0.8m、深 0.8m;尾轮支坐基础长 1.4m、宽 1m、深 1.5m。（后附施工图）1.施工牵引车、张紧装置及尾轮基础，以 12 采区下部车场现有轨道中心线为准。矿井生产科测量人员根据设计要求在现场标定牵引车基础开挖位置，利用风镐开挖基础，如见坚硬地板时，可采纳放小炮的方式挖基础，挖基础的渣当班及时运出井外，确保作业地点质量卫生。2.浇灌程序：标定中、腰线 rarr;挖基础 rarr;立模 rarr;浇筑混凝土 rarr;拆模 rarr;洒水养护。说明：基础模板只立预留孔模板，外侧按开挖基础为基准。在浇筑过程当中按图纸尺寸放置螺丝预埋空等。3.材料选择、配比要求基础选用混凝土浇筑，混凝土强度等级标号为 C20。按基础图配好木模板、预埋孔盒等运到位。立模验收合格之后，混凝土送入模，机械振捣。4.浇灌质量、技术要求（1）模板必须符合设计法律规范和要求，规格强度必须符合规定，预留空按设计要求，支撑牢固，模板用前、用后清理洁净并抹上废机油，使用时拼装紧密，防止漏浆。（2）找线准确，严格控制尺寸。稳模校正后应用木撑撑紧，构件齐全，稳定牢固可靠。绞车基础挖好后，必须由矿井职能部门验收后方可浇注。（4）浇到一定高度前，及时放置绞车基础螺丝预留空模板，找线要准确，螺丝预留空模板固定要牢靠，浇前再校正一遍，混凝土下料要均匀，确保预留孔准确不偏斜。（5）施工中，技术人员应严把质量关，保证施工精度，严格控制尺寸及工程质量，发现不合格必须及时进行整改。尺寸具体...
