绞车硐室安全技术措施VIP专享

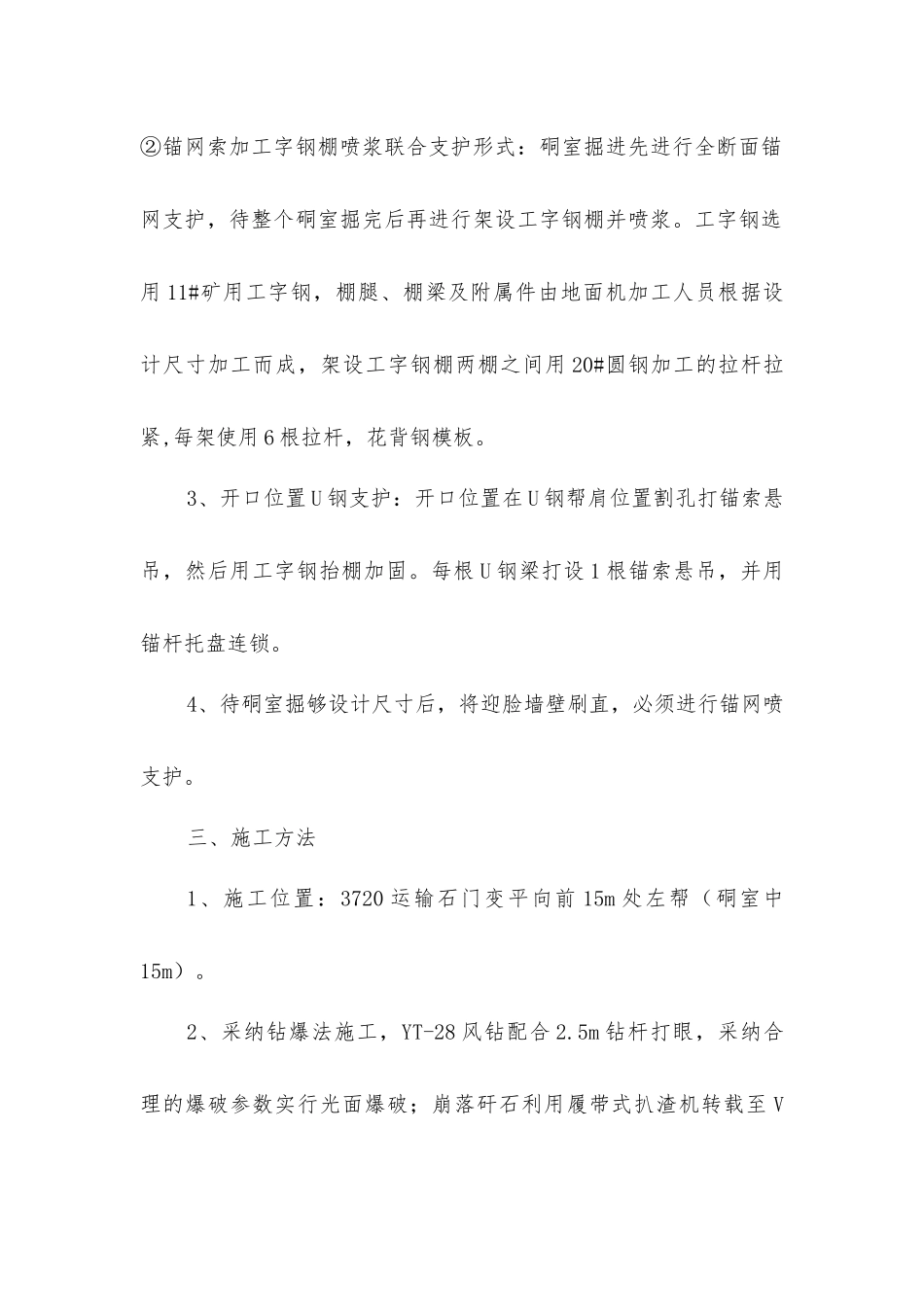

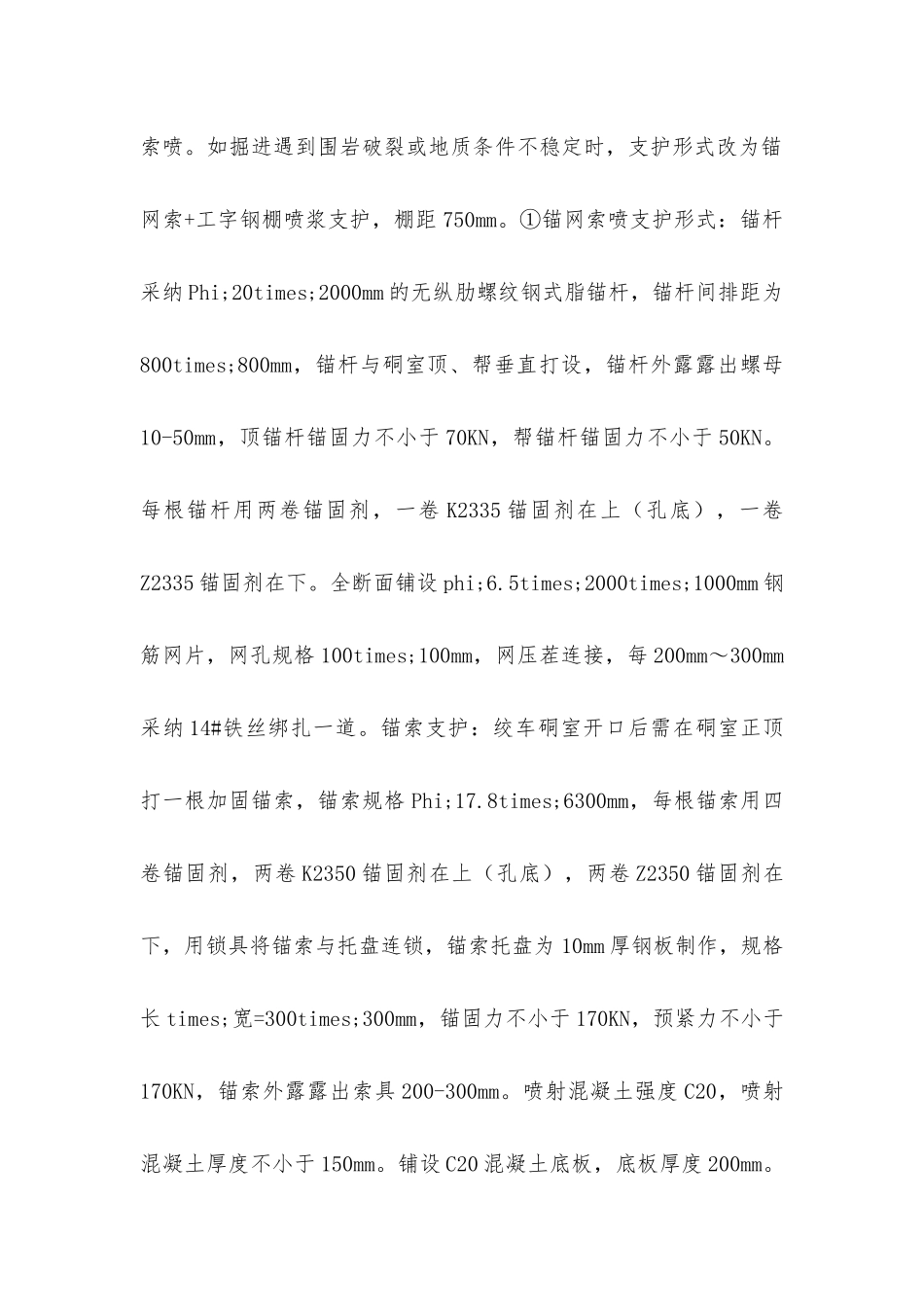

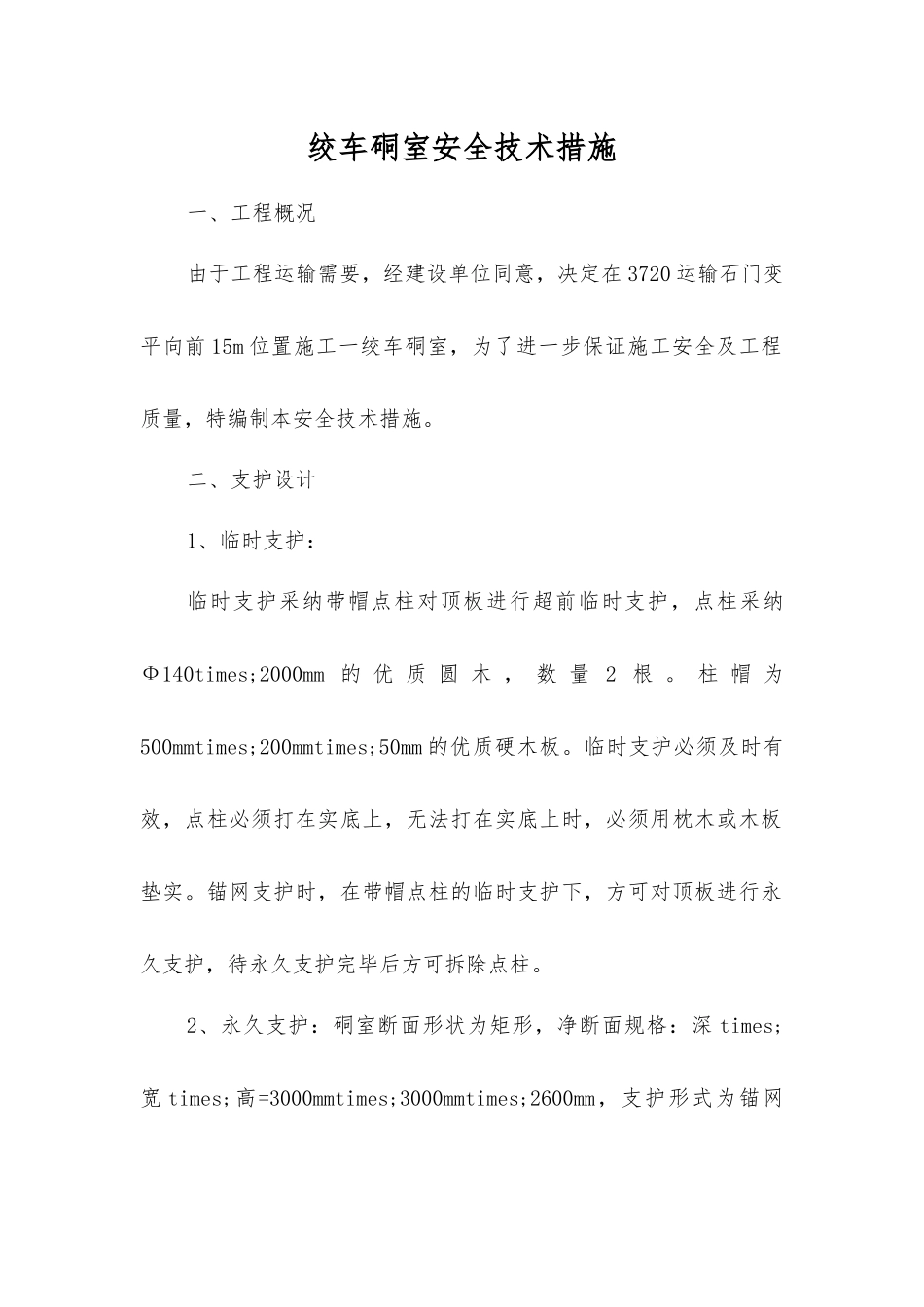

绞车硐室安全技术措施一、工程概况由于工程运输需要，经建设单位同意，决定在 3720 运输石门变平向前 15m 位置施工一绞车硐室，为了进一步保证施工安全及工程质量，特编制本安全技术措施。二、支护设计1、临时支护：临时支护采纳带帽点柱对顶板进行超前临时支护，点柱采纳Ф140times;2000mm 的 优 质 圆 木 ， 数 量 2 根 。 柱 帽 为500mmtimes;200mmtimes;50mm 的优质硬木板。临时支护必须及时有效，点柱必须打在实底上，无法打在实底上时，必须用枕木或木板垫实。锚网支护时，在带帽点柱的临时支护下，方可对顶板进行永久支护，待永久支护完毕后方可拆除点柱。2、永久支护：硐室断面形状为矩形，净断面规格：深 times;宽 times;高=3000mmtimes;3000mmtimes;2600mm，支护形式为锚网索喷。如掘进遇到围岩破裂或地质条件不稳定时，支护形式改为锚网索+工字钢棚喷浆支护，棚距 750mm。①锚网索喷支护形式：锚杆采纳 Phi;20times;2000mm 的无纵肋螺纹钢式脂锚杆，锚杆间排距为800times;800mm，锚杆与硐室顶、帮垂直打设，锚杆外露露出螺母10-50mm，顶锚杆锚固力不小于 70KN，帮锚杆锚固力不小于 50KN。每根锚杆用两卷锚固剂，一卷 K2335 锚固剂在上（孔底），一卷Z2335 锚固剂在下。全断面铺设 phi;6.5times;2000times;1000mm 钢筋网片，网孔规格 100times;100mm，网压茬连接，每 200mm～300mm采纳 14#铁丝绑扎一道。锚索支护：绞车硐室开口后需在硐室正顶打一根加固锚索，锚索规格 Phi;17.8times;6300mm，每根锚索用四卷锚固剂，两卷 K2350 锚固剂在上（孔底），两卷 Z2350 锚固剂在下，用锁具将锚索与托盘连锁，锚索托盘为 10mm 厚钢板制作，规格长 times;宽=300times;300mm，锚固力不小于 170KN，预紧力不小于170KN，锚索外露露出索具 200-300mm。喷射混凝土强度 C20，喷射混凝土厚度不小于 150mm。铺设 C20 混凝土底板，底板厚度 200mm。②锚网索加工字钢棚喷浆联合支护形式：硐室掘进先进行全断面锚网支护，待整个硐室掘完后再进行架设工字钢棚并喷浆。工字钢选用 11#矿用工字钢，棚腿、棚梁及附属件由地面机加工人员根据设计尺寸加工而成，架设工字钢棚两棚之间用 20#圆钢加工的拉杆拉紧,每架使用 6 根拉杆，花背钢模板。3、开口位置 U 钢支护：开口位置在 U 钢帮肩位置割孔打锚索悬吊，然后用工字钢抬棚加固。每根 U 钢梁打设 1 根锚索悬吊，并用锚杆托盘连锁。4、待硐室掘够设...
