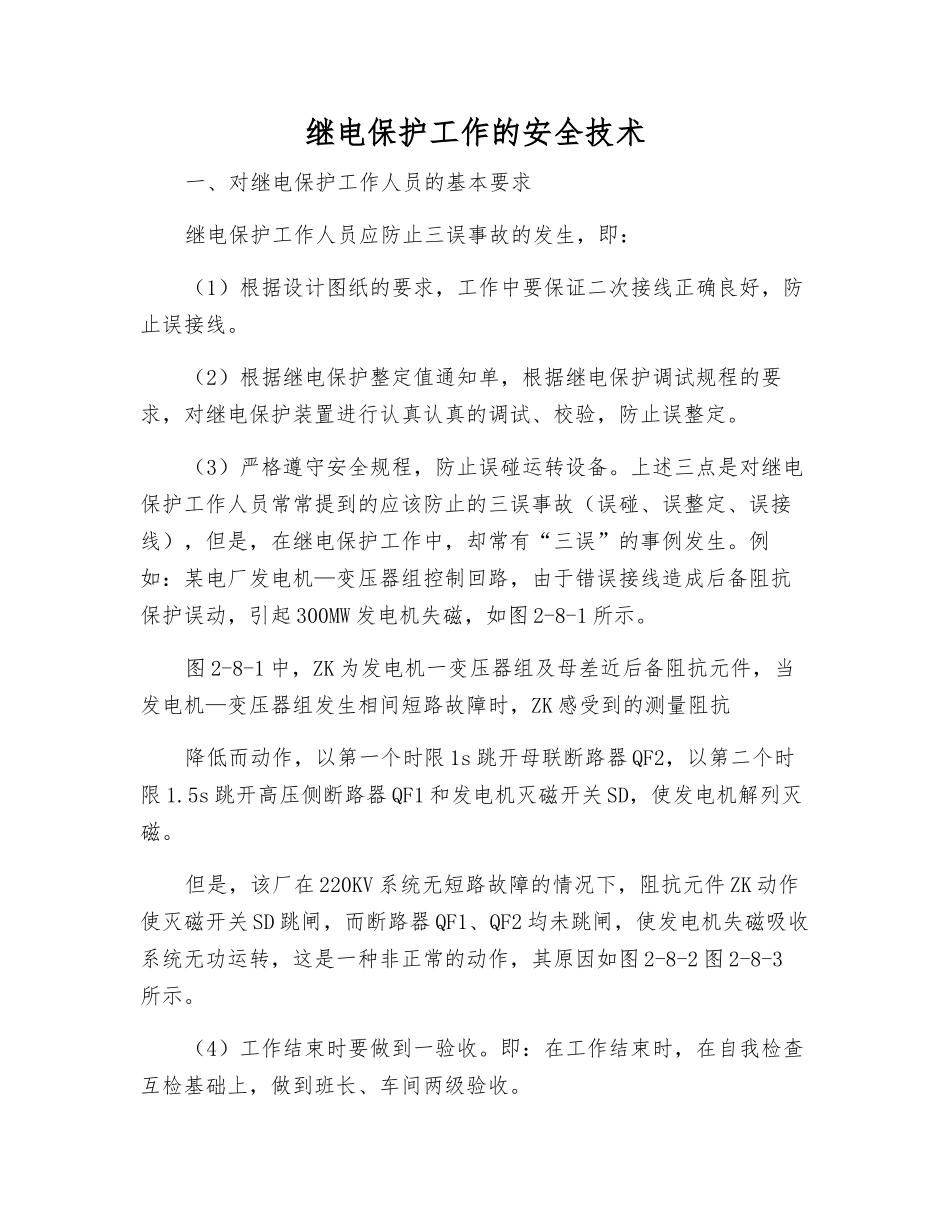

继电保护工作的安全技术一、对继电保护工作人员的基本要求继电保护工作人员应防止三误事故的发生，即：（1）根据设计图纸的要求，工作中要保证二次接线正确良好，防止误接线。（2）根据继电保护整定值通知单，根据继电保护调试规程的要求，对继电保护装置进行认真认真的调试、校验，防止误整定。（3）严格遵守安全规程，防止误碰运转设备。上述三点是对继电保护工作人员常常提到的应该防止的三误事故（误碰、误整定、误接线），但是，在继电保护工作中，却常有“三误”的事例发生。例如：某电厂发电机—变压器组控制回路，由于错误接线造成后备阻抗保护误动，引起 300MW 发电机失磁，如图 2-8-1 所示。图 2-8-1 中，ZK 为发电机一变压器组及母差近后备阻抗元件，当发电机—变压器组发生相间短路故障时，ZK 感受到的测量阻抗降低而动作，以第一个时限 1s 跳开母联断路器 QF2，以第二个时限 1.5s 跳开高压侧断路器 QF1 和发电机灭磁开关 SD，使发电机解列灭磁。但是，该厂在 220KV 系统无短路故障的情况下，阻抗元件 ZK 动作使灭磁开关 SD 跳闸，而断路器 QF1、QF2 均未跳闸，使发电机失磁吸收系统无功运转，这是一种非正常的动作，其原因如图 2-8-2 图 2-8-3 所示。（4）工作结束时要做到一验收。即：在工作结束时，在自我检查互检基础上，做到班长、车间两级验收。这就是“三清两不一验收”安全措施。二、继电保护工作的安全技术继电保护工作人员除了熟悉二次回路工作的安全措施以外，还应该做好下列安全技术工作，以保证继电保护的正确动作和安全运转。（1）调试过程当中应对继电器进行检查。保护装置调试过程当中，应检查继电器外部是否良好、清洁，可动部分及元件接触部分不得有灰尘；可动部分应动作灵活可靠，其间隙、串动范围及动作行程应当符合规定；触点接触与返回均可靠。（2）继电保护调试完毕后应做整组特性试验。一套保护由多个保护元件组成，每个元件是否动作，是否相互联动，有关回路是否闭锁，都需通过试验进行检验。通过整组特性实验可以检验每个元件动作情况，发现问题时快速进行处理，从而保证整套保护动作真实可靠。尤其是带开关作整组试验，可以模拟各种故障，校验保护动作后，开关是否真实跳闸及重合闸，经过整组试验的保护投入运转，动作可靠性高。保护调试完毕后，应在直流电压为 0.8Ue 下作整组试验，防止保护拒动和断路器拒分。发电厂、变电所的直流电压并不是恒定在额定电压下运转，作为保...
