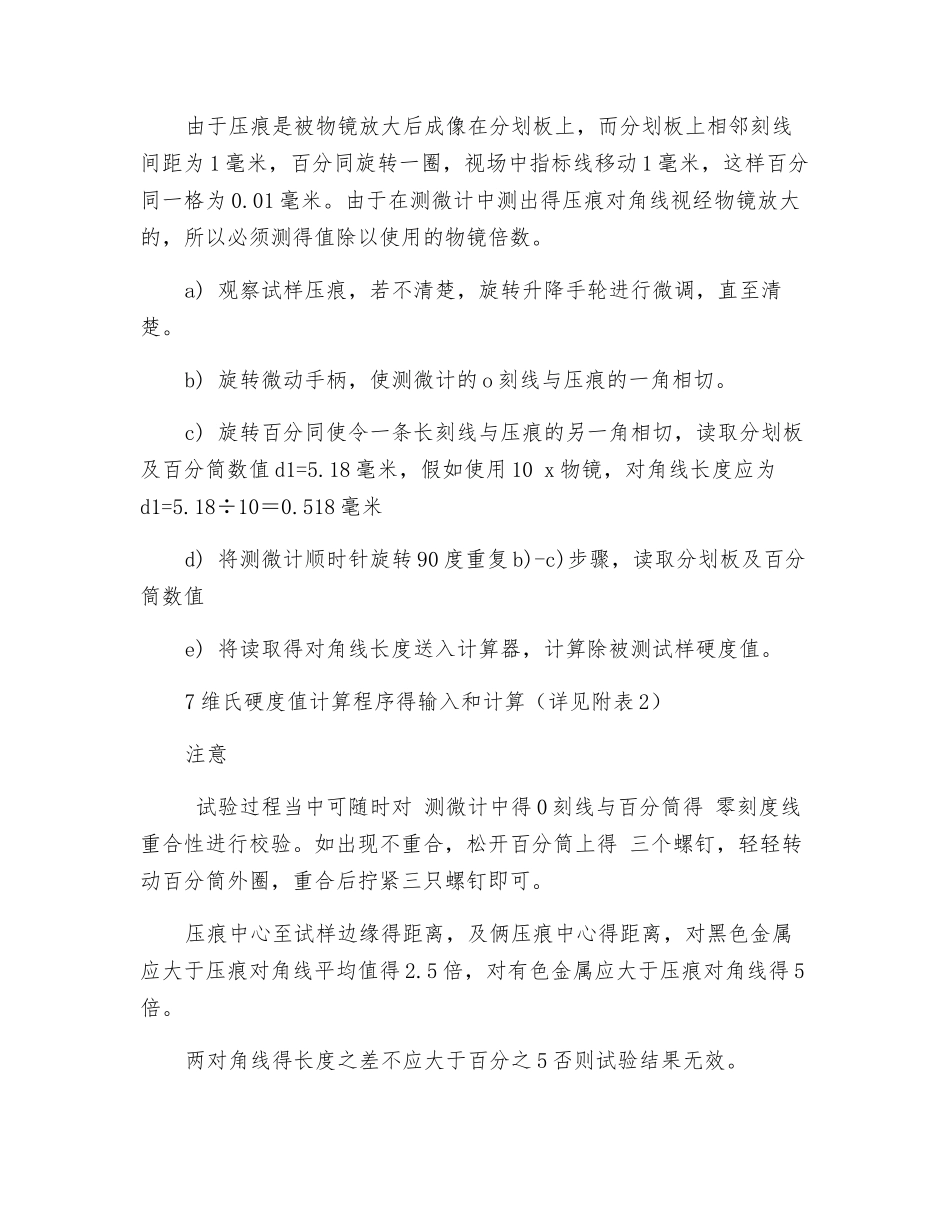

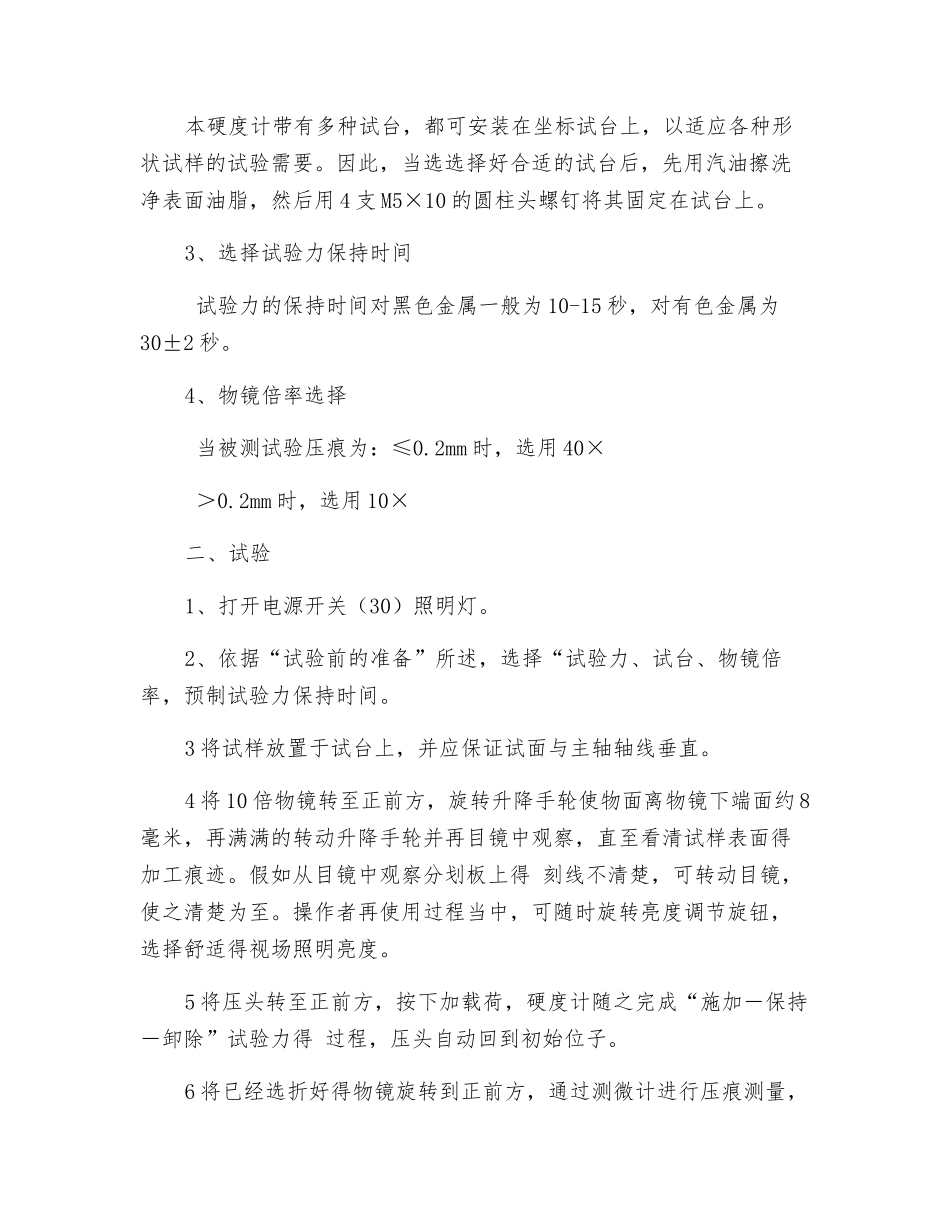

维氏硬度计的操作章程一、试验前的准备工作1、试样1） 试样的试面必须为光滑面，不得有氧化物及外来污物，试验面得表面粗糙度必须保证压痕对角线精确的测量，一般 Ra 不得大于0.2 微米。2） 在试样的制备过程当中，因尽量受冷、热加工等对试样表面的影响。3） 试样或试验层的厚度至少应为压痕对角线的 1.5 倍，试验后试样背后不应出现可见的变形痕迹，试样的厚度和估计硬度值按下式选择选择适当的试验力 F。h2*HV 预F= （kgf）4.7式中：F-----待选用的试验力（kgf） h-----试样厚度（mm） HV----估计硬度值（kgf/mm2）假如计算的试验力在二级试验力之间，那么应选用较小一级的试验力。试验力选好后，转动变荷手柄，选择所需要的试验力。2、选择试台本硬度计带有多种试台，都可安装在坐标试台上，以适应各种形状试样的试验需要。因此，当选选择好合适的试台后，先用汽油擦洗净表面油脂，然后用 4 支 M5×10 的圆柱头螺钉将其固定在试台上。3、选择试验力保持时间 试验力的保持时间对黑色金属一般为 10-15 秒，对有色金属为30±2 秒。4、物镜倍率选择 当被测试验压痕为：≤0.2mm 时，选用 40× ＞0.2mm 时，选用 10×二、试验1、打开电源开关（30）照明灯。2、依据“试验前的准备”所述，选择“试验力、试台、物镜倍率，预制试验力保持时间。3 将试样放置于试台上，并应保证试面与主轴轴线垂直。4 将 10 倍物镜转至正前方，旋转升降手轮使物面离物镜下端面约 8毫米，再满满的转动升降手轮并再目镜中观察，直至看清试样表面得加工痕迹。假如从目镜中观察分划板上得 刻线不清楚，可转动目镜，使之清楚为至。操作者再使用过程当中，可随时旋转亮度调节旋钮，选择舒适得视场照明亮度。5 将压头转至正前方，按下加载荷，硬度计随之完成“施加－保持－卸除”试验力得 过程，压头自动回到初始位子。6 将已经选折好得物镜旋转到正前方，通过测微计进行压痕测量，由于压痕是被物镜放大后成像在分划板上，而分划板上相邻刻线间距为 1 毫米，百分同旋转一圈，视场中指标线移动 1 毫米，这样百分同一格为 0.01 毫米。由于在测微计中测出得压痕对角线视经物镜放大的，所以必须测得值除以使用的物镜倍数。a) 观察试样压痕，若不清楚，旋转升降手轮进行微调，直至清楚。b) 旋转微动手柄，使测微计的 o 刻线与压痕的一角相切。c) 旋转百分同使令一条长刻线与压痕的另一角相切，读取分划板及百分筒数值 d1=5.18 毫米...
