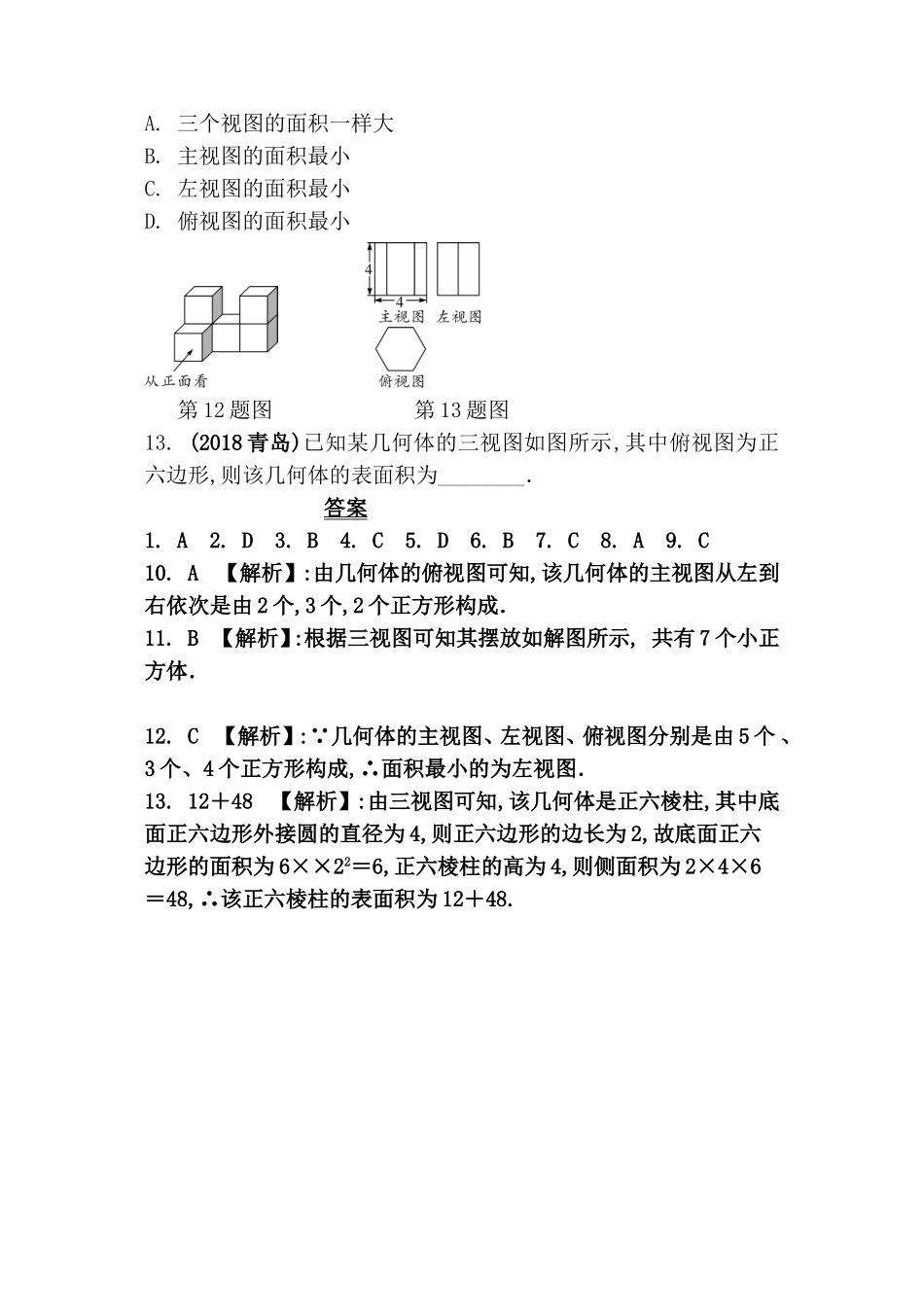

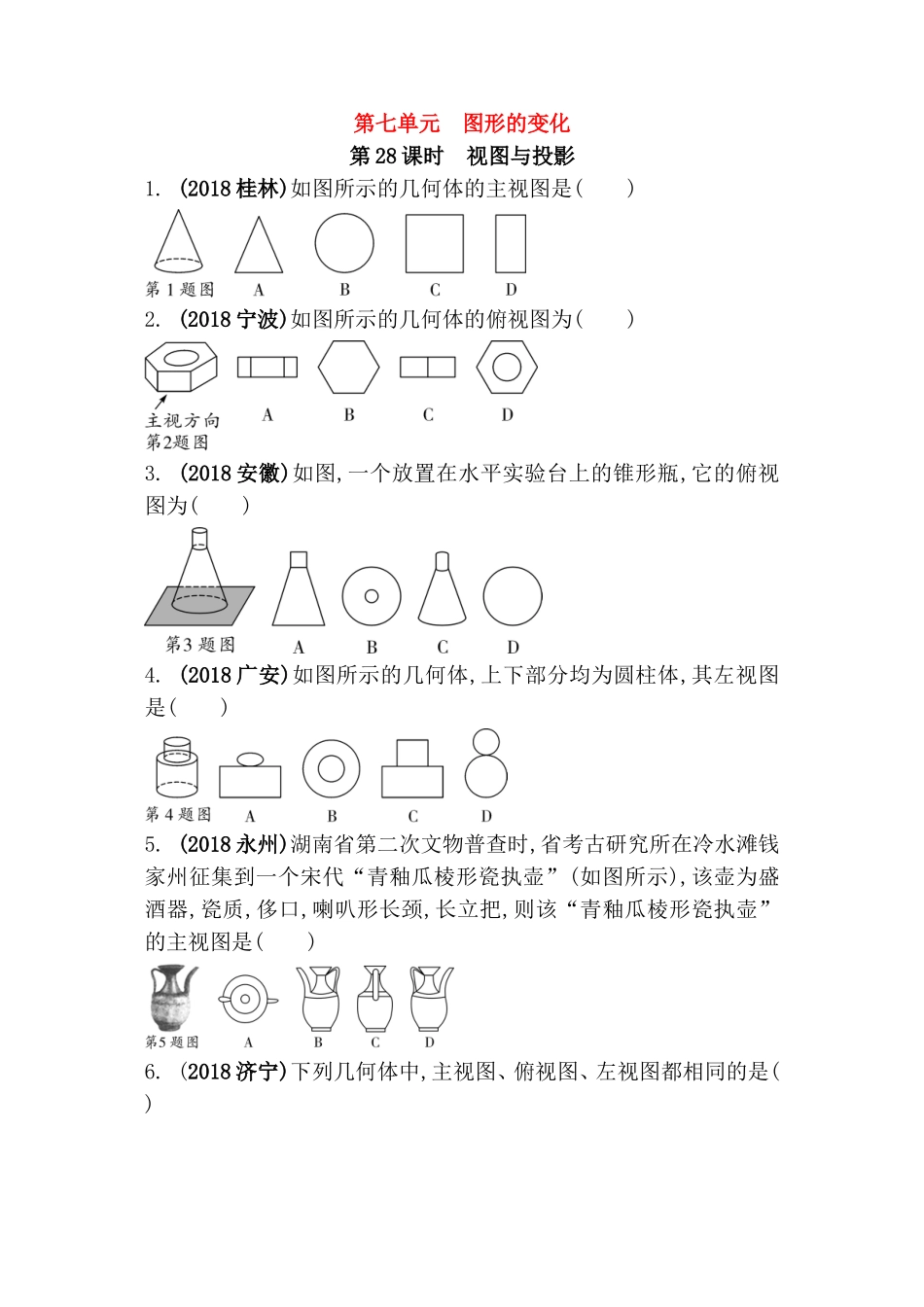

第七单元图形的变化第28课时视图与投影1.(2018桂林)如图所示的几何体的主视图是()2.(2018宁波)如图所示的几何体的俯视图为()3.(2018安徽)如图,一个放置在水平实验台上的锥形瓶,它的俯视图为()4.(2018广安)如图所示的几何体,上下部分均为圆柱体,其左视图是()5.(2018永州)湖南省第二次文物普查时,省考古研究所在冷水滩钱家州征集到一个宋代“青釉瓜棱形瓷执壶”(如图所示),该壶为盛酒器,瓷质,侈口,喇叭形长颈,长立把,则该“青釉瓜棱形瓷执壶”的主视图是()6.(2018济宁)下列几何体中,主视图、俯视图、左视图都相同的是()7.(2018娄底)如图的几何体中,主视图是中心对称图形的是()8.(2018河北)如图是由相同的小正方体木块粘在一起的几何体,它的主视图是()第9题图9.(2018舟山)一个立方体的平面展开图如图所示,将其折叠成立方体后,“你”字对面的字是()A.中B.考C.顺D.利10.(2018南雅中学第七次阶段检测)如图表示一个由相同小立方块搭成的几何体的俯视图,小正方形中的数字表示该位置上小立方块的个数,那么该几何体的主视图为()第11题图11.(2018荆门)已知:如图,是由若干个大小相同的小正方体所搭成的几何体的三视图,则搭成这个几何体的小正方体的个数是()A.6个B.7个C.8个D.9个12.(2018连云港)由6个大小相同的正方体搭成的几何体如图所示,比较它的主视图、左视图和俯视图的面积,则()A.三个视图的面积一样大B.主视图的面积最小C.左视图的面积最小D.俯视图的面积最小第12题图第13题图13.(2018青岛)已知某几何体的三视图如图所示,其中俯视图为正六边形,则该几何体的表面积为________．答案1.A2.D3.B4.C5.D6.B7.C8.A9.C10.A【解析】:由几何体的俯视图可知,该几何体的主视图从左到右依次是由2个,3个,2个正方形构成．11.B【解析】:根据三视图可知其摆放如解图所示,共有7个小正方体．12.C【解析】:∵几何体的主视图、左视图、俯视图分别是由5个、3个、4个正方形构成,∴面积最小的为左视图．13.12＋48【解析】:由三视图可知,该几何体是正六棱柱,其中底面正六边形外接圆的直径为4,则正六边形的边长为2,故底面正六边形的面积为6××22＝6,正六棱柱的高为4,则侧面积为2×4×6＝48,∴该正六棱柱的表面积为12＋48.
