第十六章电压电阻测试题VIP免费

第十六章电压电阻测试题_第1页
1/15

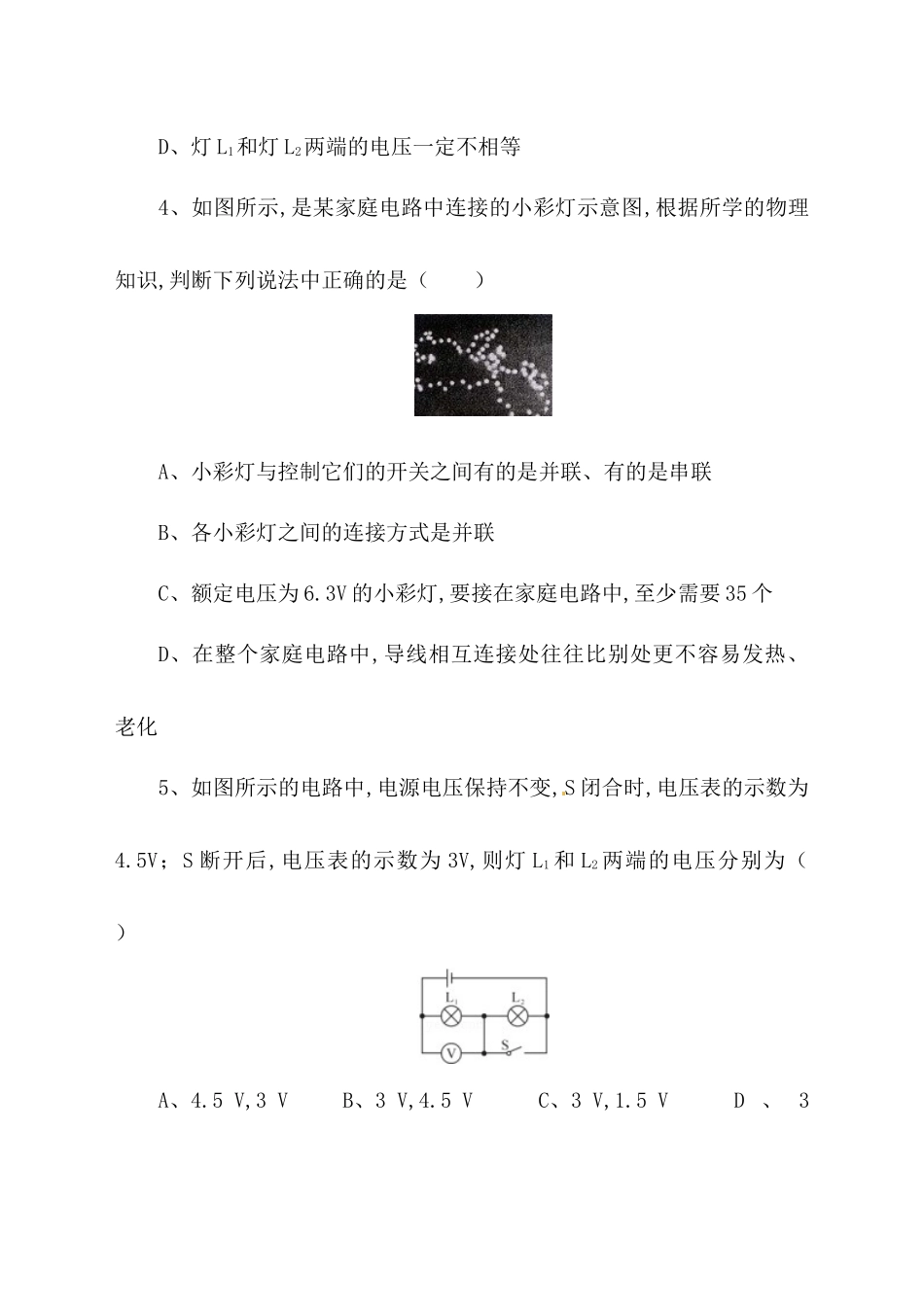

第十六章电压电阻测试题_第2页
2/15
第十六章电压电阻测试题_第3页
3/15
第十六章电压电阻一、单项选择题1、下列有关“电”的说法正确的是()A、摩擦起电的实质是创造了电荷B、运动的电荷一定形成电流C、电路两端有电压就一定有电流D、电阻中有电流,它的两端一定有电压2、下列能正确测出灯泡L2两端电压的电路是()A、B、C、D、3、如图所示的电路中,将开关S闭合,灯L1和灯L2均发光,则下列说法中正确的是()A、灯L1和灯L2并联B、灯L1和灯L2串联C、通过灯L1和灯L2的电流一定相等D、灯L1和灯L2两端的电压一定不相等4、如图所示,是某家庭电路中连接的小彩灯示意图,根据所学的物理知识,判断下列说法中正确的是()A、小彩灯与控制它们的开关之间有的是并联、有的是串联B、各小彩灯之间的连接方式是并联C、额定电压为6.3V的小彩灯,要接在家庭电路中,至少需要35个D、在整个家庭电路中,导线相互连接处往往比别处更不容易发热、老化5、如图所示的电路中,电源电压保持不变,S闭合时,电压表的示数为4.5V;S断开后,电压表的示数为3V,则灯L1和L2两端的电压分别为()A、4.5V,3VB、3V,4.5VC、3V,1.5VD、3V,7.5V6、如图所示的电路,L1和L2是相同的灯泡,闭合开关后,L1不亮,L2发光,电路故障可能是()A、L1断路B、L1短路C、电压表断路D、电压表短路7、小红在做“用滑动变阻器改变电流”的实验时,连好如图所示的电路,将滑动变阻器的滑片滑到最大阻值处,闭合开关s,发现小灯泡L不亮。接下来,以下做法最合理的是()A、观察电流表的示数是否为零,判断电路是否断路B、断开开关s,更换额定功率更大的灯泡重新实验C、断开开关S,增加电池的个数重新实验D、断开开关S,拆掉导线重新连接电路8、当温度降低到很低时,某些金属的电阻会突然消失,这种现象称为超导现象,假如所有导体都没有了电阻,当用电器通电时,下列说法正确的是()A、白炽灯仍能发光B、电动机仍能转动C、电饭锅仍能煮饭D、电熨斗仍能熨衣服9、关于电阻,下列说法中正确的是()A、绝缘体不容易导电,是因为它们没有电阻B、导体和绝缘体的电阻大小只跟材料有关C、将一根铜导线均匀拉长后,其电阻变大D、铜导线的电阻一定比铝导线的电阻小10、如图所示的电路中,电源电压为3V,当开关S1,S2都闭合时,则()A、电压表被烧坏B、电流表将被烧坏C、灯L1亮,灯L2不亮D、两只灯泡都将被烧坏11、如图所示是某电子秤的结构示意图,其中P是一个可以紧贴AB滑动的金属滑片,S为自动控制开关。闭合开关S,秤盘内不放物体时,电子秤刻度表示数为0;在秤盘内放入物体时,就可以从电子秤刻度表上读出该物体的质量;当被测物体的质量超过电子秤量程时,开关S自动断开,电子秤无示数。则下列判断正确的是()A、电子秤的刻度表是一个电流表,它的示数越小说明所称物体质量越大B、电子秤的刻度表是一个电压表,它的示数越大说明所称物体质量越大C、电子秤的AB部分是一个滑动变阻器,且A端为绝缘体D、电子秤所称物体的质量越大,消耗的电能越少12、2018年5月,市教育局利用如图所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试。测试者向前推动滑块,滑块被推动的距离越大,仪器的示数就越大。吴月同学设计了如图所示的四种电路,其中滑动变阻器的滑片向右滑动时,电表示数增大的电路是()A、B、C、D、二、填空题13、如图所示,在烧杯中加入盐水,然后将在电压表上的铜片和锌片插入盐水中,这样就制成了一个电池,观察电压表指针的偏转与接线可知:这个电池的电压是mv,片是它的正极。14、某新型手电筒由电池、开关和三粒相同的LED灯珠连接而成,工作时每粒灯珠都正常发光且电压都为U、为探究三粒灯珠的连接方式,小明从正在发光的手电筒中取下其中一粒灯珠,发现另外两粒灯珠不亮。则手电筒中三粒灯珠是联的。手电筒正常工作时通过三粒灯珠的电流(相等/不相等),手电筒电池的电压为。15、如图所示电源电压是5V且不变,S闭合后电压表示数为1V,则灯L1两端的电压为V,灯L2两端的电压为V;灯L1、L2的电阻之比是,通过L1、L2的电流之比是。16、如图所示,某宾馆房间内的电器控制面板上有两个开关,有一个为调光灯开关,转动旋钮灯泡亮度发生变化,说明旋钮控制的电器元件相当于。17、人的双手间在干燥时的电阻约为5000Ω=5×10﹣3MΩ、人双手在潮湿时的电阻约为800Ω,这说明...
