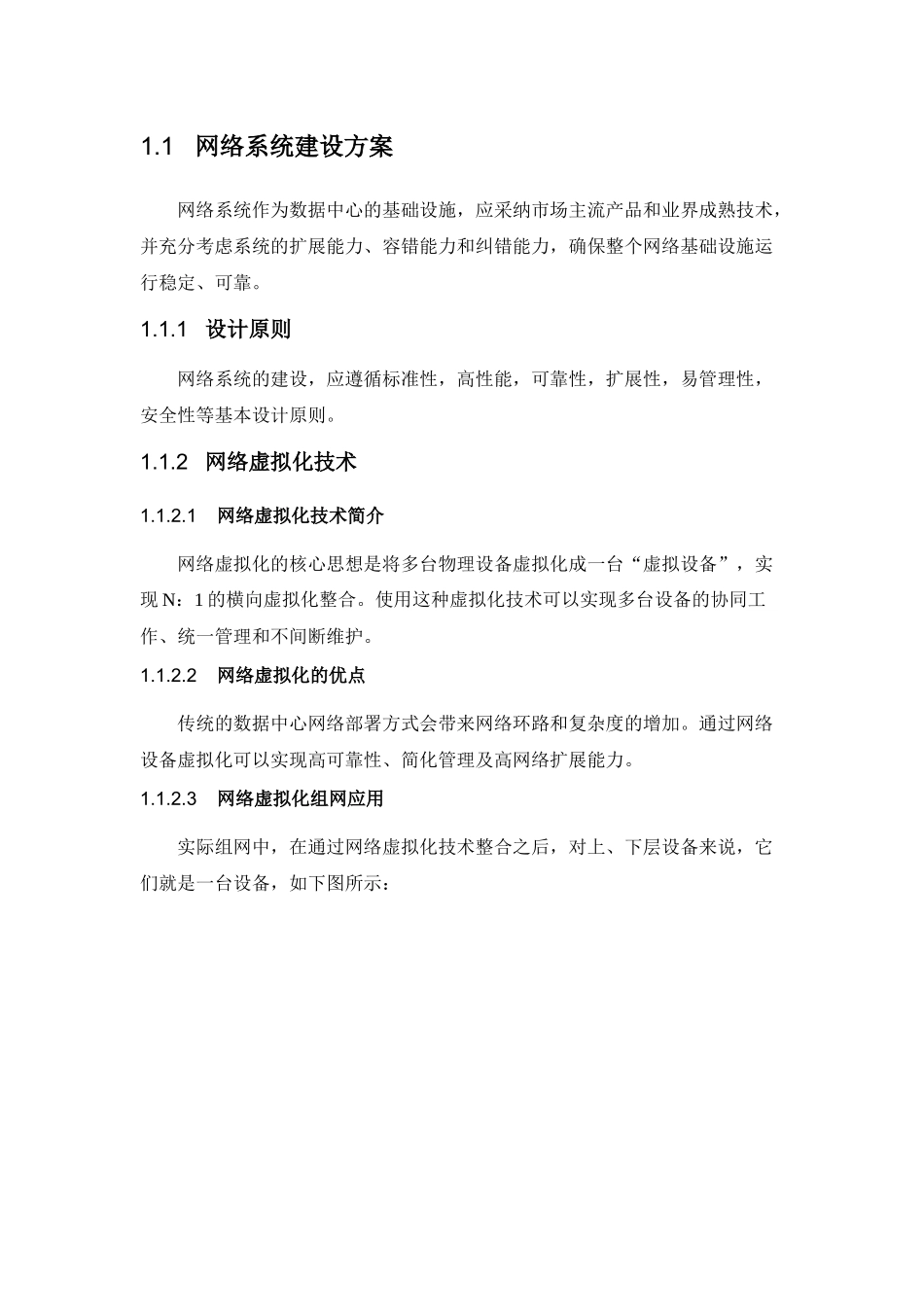

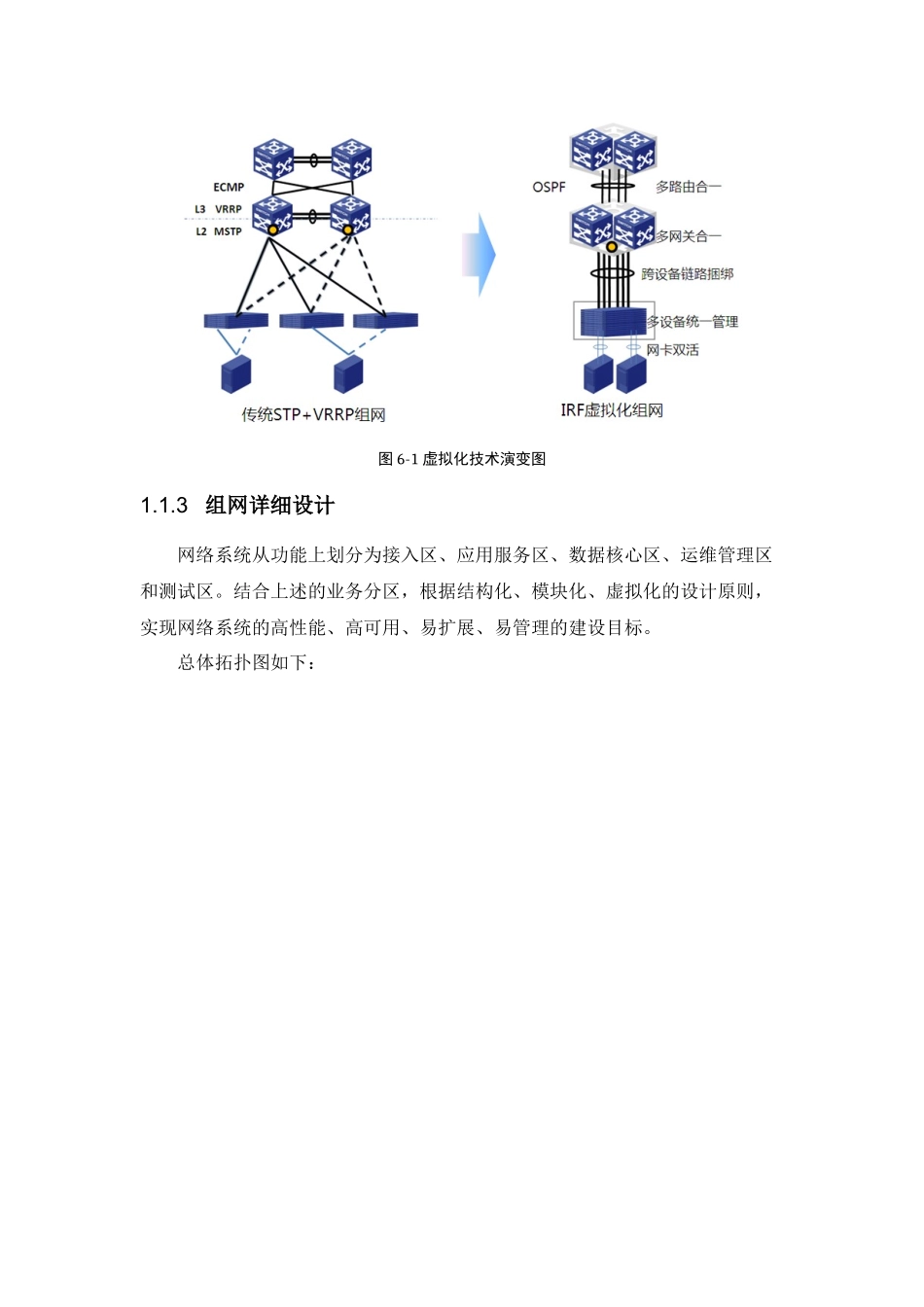

1.1网络系统建设方案网络系统作为数据中心的基础设施，应采纳市场主流产品和业界成熟技术，并充分考虑系统的扩展能力、容错能力和纠错能力，确保整个网络基础设施运行稳定、可靠。1.1.1 设计原则网络系统的建设，应遵循标准性，高性能，可靠性，扩展性，易管理性，安全性等基本设计原则。1.1.2 网络虚拟化技术1.1.2.1网络虚拟化技术简介网络虚拟化的核心思想是将多台物理设备虚拟化成一台“虚拟设备”，实现 N：1 的横向虚拟化整合。使用这种虚拟化技术可以实现多台设备的协同工作、统一管理和不间断维护。1.1.2.2网络虚拟化的优点传统的数据中心网络部署方式会带来网络环路和复杂度的增加。通过网络设备虚拟化可以实现高可靠性、简化管理及高网络扩展能力。1.1.2.3网络虚拟化组网应用实际组网中，在通过网络虚拟化技术整合之后，对上、下层设备来说，它们就是一台设备，如下图所示：图 6-1 虚拟化技术演变图1.1.3 组网详细设计网络系统从功能上划分为接入区、应用服务区、数据核心区、运维管理区和测试区。结合上述的业务分区，根据结构化、模块化、虚拟化的设计原则，实现网络系统的高性能、高可用、易扩展、易管理的建设目标。总体拓扑图如下： 图 5-5-1 总体网络拓扑示意图1.1.3.1核心区1、功能描述核心区的主要功能是完成各系统功能区域之间数据流量的高速交换及转发，是广域/局域纵向流量与功能区域间横向流量的交汇点。核心交换机采纳虚拟化进行横向整合。2、设计要点采纳高端交换机进行冗余配置，并通过虚拟化技术进行横向整合，将两台物理设备虚拟化为一台逻辑设备，并实现跨设备的链路捆绑，缩短链路故障与设备故障的倒换时间(毫秒级)，保证出现单点故障时不中断业务。1.1.3.2数据核心区1、功能描述数据核心区用于服务器虚拟化、中间件集群、数据库集群及存储虚拟化。为保证网络的一致性，便于后续运维管理及备品备件，这些区域采纳满足相同要求和技术的交换机组网。2、拓扑设计图 6-4 数据核心区网络拓扑图接入交换机下行与服务器互连链路为千兆，上行与核心交换机可为万兆捆绑或者千兆捆绑，配合核心交换机进行跨设备捆绑，消除环路，避开 STP 协议的部署。3、应用负载均衡器设计采纳 F5 LTM 设备进行对应用平台的负载均衡，拓扑图如下：F5 设备配置方法说明一、 概述F5 设备的作用主要是负载均衡。工作方式为使用虚拟服务器（Virtual Server）的 IP 地址统一接收用户访问请求，通过一种负载均衡方式，将请求分...
