联系测量方案

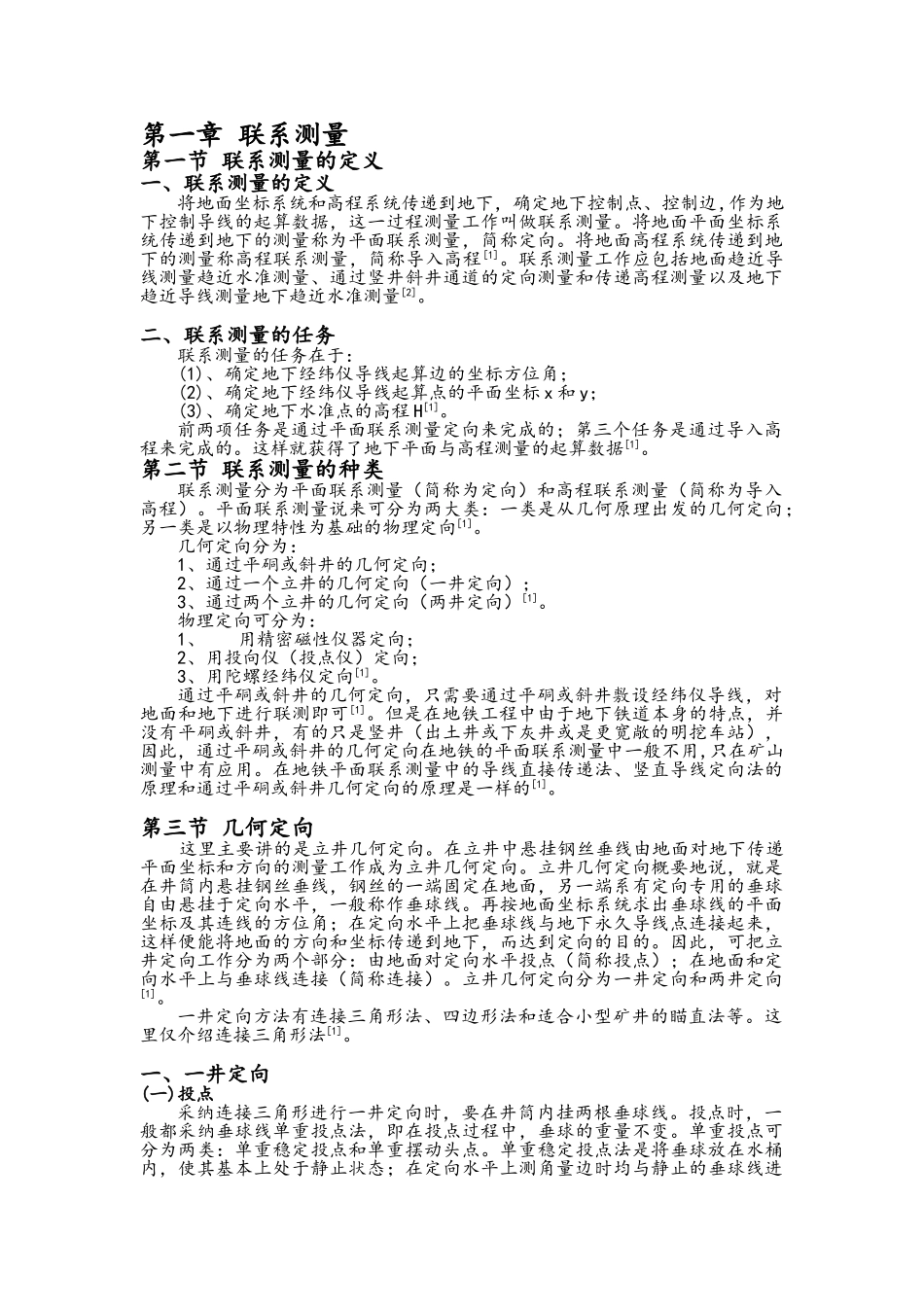

第一章 联系测量第一节 联系测量的定义一、联系测量的定义将地面坐标系统和高程系统传递到地下，确定地下控制点、控制边,作为地下控制导线的起算数据，这一过程测量工作叫做联系测量。将地面平面坐标系统传递到地下的测量称为平面联系测量，简称定向。将地面高程系统传递到地下的测量称高程联系测量，简称导入高程[1]。联系测量工作应包括地面趋近导线测量趋近水准测量、通过竖井斜井通道的定向测量和传递高程测量以及地下趋近导线测量地下趋近水准测量[2]。二、联系测量的任务联系测量的任务在于：(1)、确定地下经纬仪导线起算边的坐标方位角；(2)、确定地下经纬仪导线起算点的平面坐标 x 和 y；(3)、确定地下水准点的高程 H[1]。前两项任务是通过平面联系测量定向来完成的；第三个任务是通过导入高程来完成的。这样就获得了地下平面与高程测量的起算数据[1]。第二节 联系测量的种类联系测量分为平面联系测量（简称为定向）和高程联系测量（简称为导入高程）。平面联系测量说来可分为两大类：一类是从几何原理出发的几何定向；另一类是以物理特性为基础的物理定向[1]。几何定向分为：1、通过平硐或斜井的几何定向；2、通过一个立井的几何定向（一井定向）；3、通过两个立井的几何定向（两井定向）[1]。物理定向可分为：1、用精密磁性仪器定向；2、用投向仪（投点仪）定向；3、用陀螺经纬仪定向[1]。通过平硐或斜井的几何定向，只需要通过平硐或斜井敷设经纬仪导线，对地面和地下进行联测即可[1]。但是在地铁工程中由于地下铁道本身的特点，并没有平硐或斜井，有的只是竖井（出土井或下灰井或是更宽敞的明挖车站），因此，通过平硐或斜井的几何定向在地铁的平面联系测量中一般不用,只在矿山测量中有应用。在地铁平面联系测量中的导线直接传递法、竖直导线定向法的原理和通过平硐或斜井几何定向的原理是一样的[1]。第三节 几何定向 这里主要讲的是立井几何定向。在立井中悬挂钢丝垂线由地面对地下传递平面坐标和方向的测量工作成为立井几何定向。立井几何定向概要地说，就是在井筒内悬挂钢丝垂线，钢丝的一端固定在地面，另一端系有定向专用的垂球自由悬挂于定向水平，一般称作垂球线。再按地面坐标系统求出垂球线的平面坐标及其连线的方位角；在定向水平上把垂球线与地下永久导线点连接起来，这样便能将地面的方向和坐标传递到地下，而达到定向的目的。因此，可把立井定向工作分为两个部分：由地面对定向水平投点（简称投点）；在地面和定...
