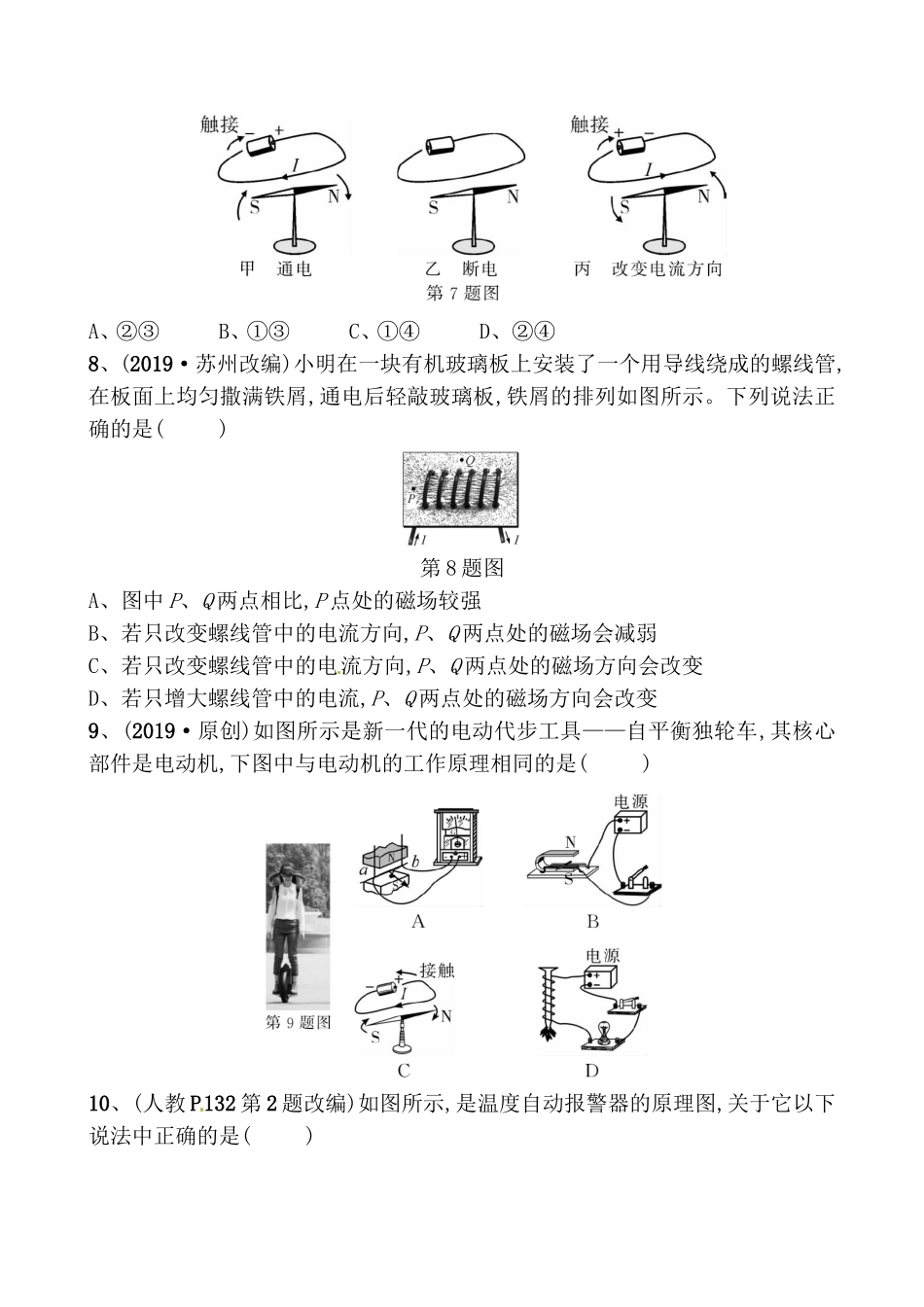

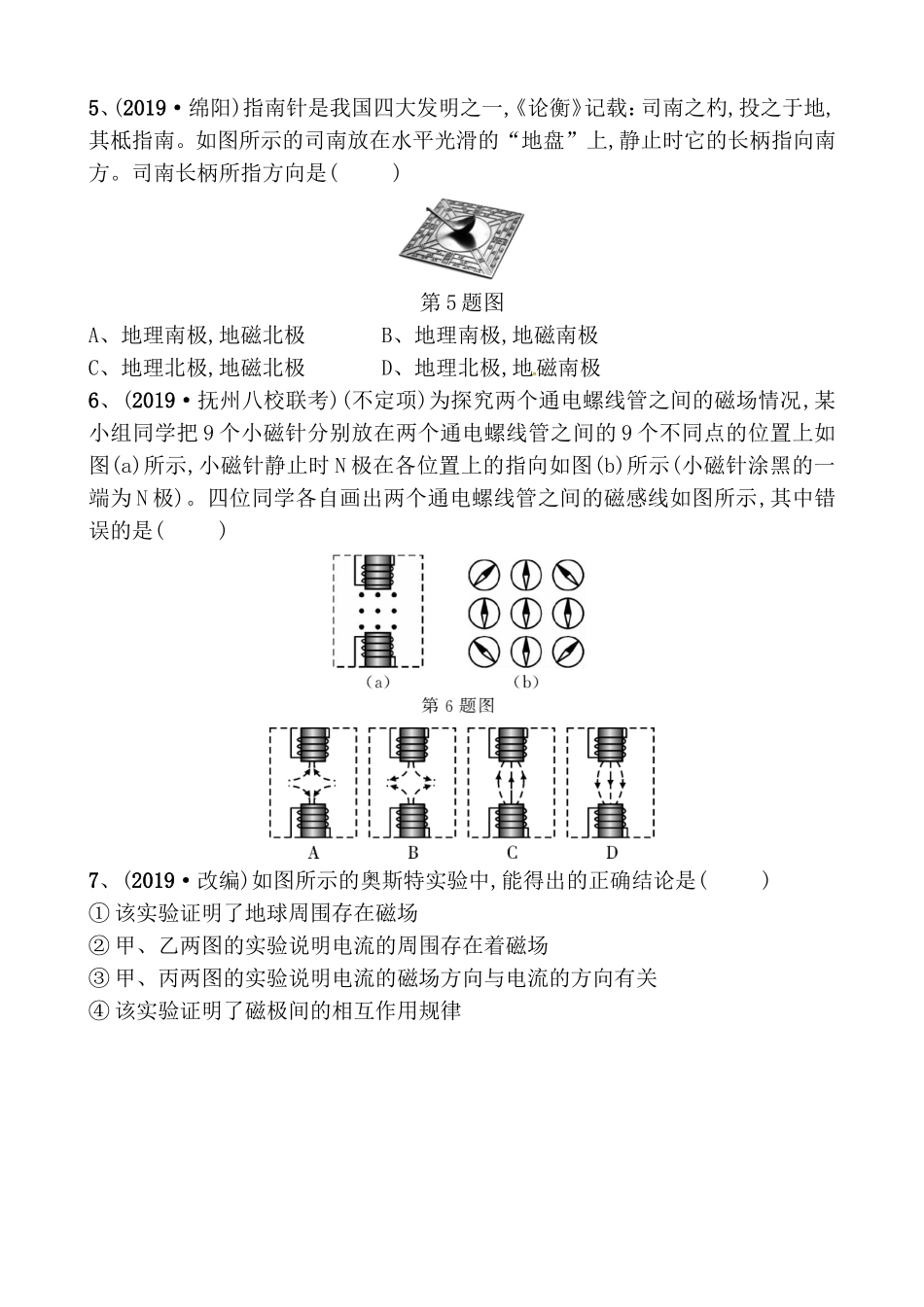

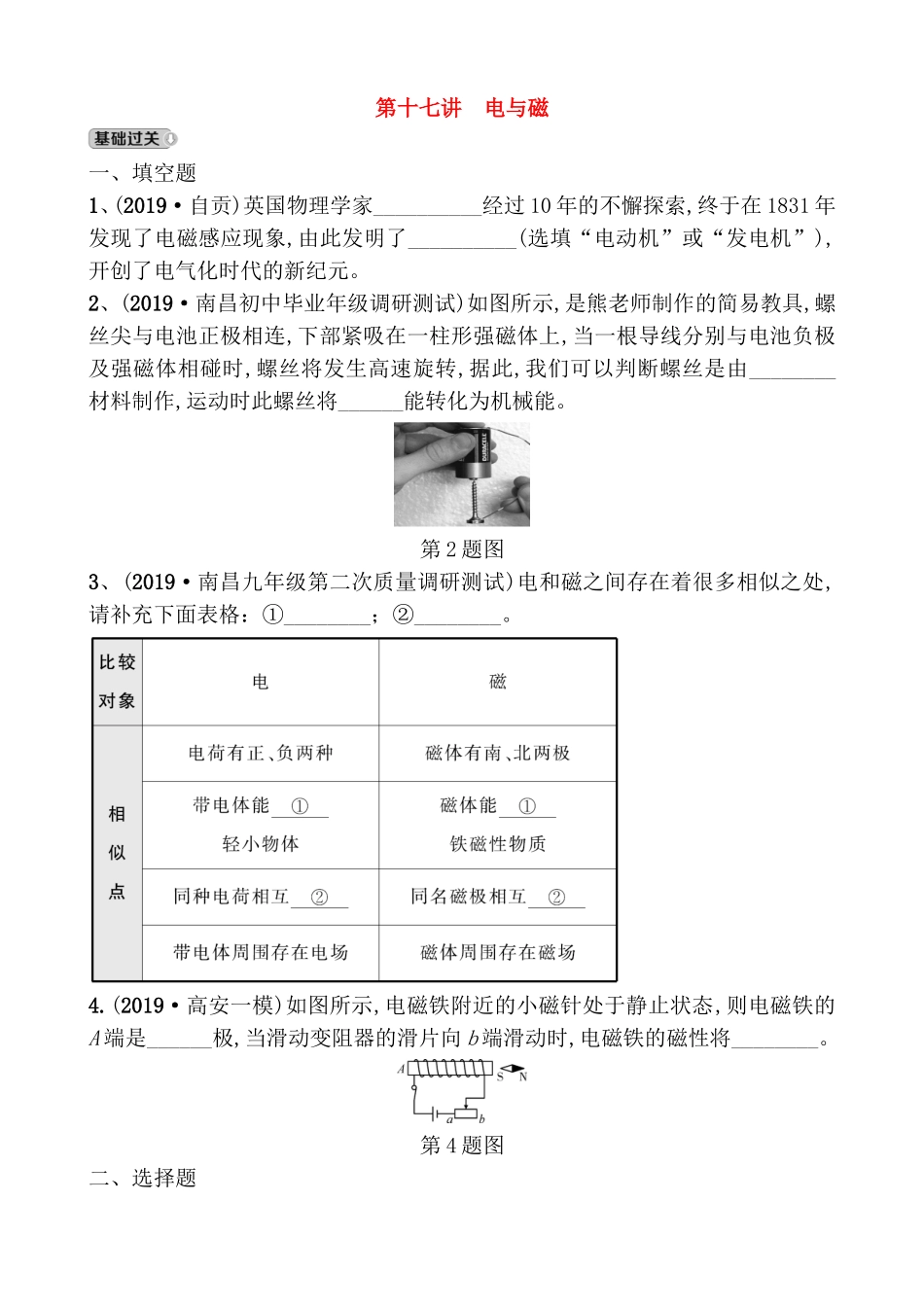

第十七讲电与磁一、填空题1、(2019·自贡)英国物理学家__________经过10年的不懈探索,终于在1831年发现了电磁感应现象,由此发明了__________(选填“电动机”或“发电机”),开创了电气化时代的新纪元。2、(2019·南昌初中毕业年级调研测试)如图所示,是熊老师制作的简易教具,螺丝尖与电池正极相连,下部紧吸在一柱形强磁体上,当一根导线分别与电池负极及强磁体相碰时,螺丝将发生高速旋转,据此,我们可以判断螺丝是由________材料制作,运动时此螺丝将______能转化为机械能。第2题图3、(2019·南昌九年级第二次质量调研测试)电和磁之间存在着很多相似之处,请补充下面表格：①________；②________。4.(2019·高安一模)如图所示,电磁铁附近的小磁针处于静止状态,则电磁铁的A端是______极,当滑动变阻器的滑片向b端滑动时,电磁铁的磁性将________。第4题图二、选择题5、(2019·绵阳)指南针是我国四大发明之一,《论衡》记载：司南之杓,投之于地,其柢指南。如图所示的司南放在水平光滑的“地盘”上,静止时它的长柄指向南方。司南长柄所指方向是()第5题图A、地理南极,地磁北极B、地理南极,地磁南极C、地理北极,地磁北极D、地理北极,地磁南极6、(2019·抚州八校联考)(不定项)为探究两个通电螺线管之间的磁场情况,某小组同学把9个小磁针分别放在两个通电螺线管之间的9个不同点的位置上如图(a)所示,小磁针静止时N极在各位置上的指向如图(b)所示(小磁针涂黑的一端为N极)。四位同学各自画出两个通电螺线管之间的磁感线如图所示,其中错误的是()7、(2019·改编)如图所示的奥斯特实验中,能得出的正确结论是()①该实验证明了地球周围存在磁场②甲、乙两图的实验说明电流的周围存在着磁场③甲、丙两图的实验说明电流的磁场方向与电流的方向有关④该实验证明了磁极间的相互作用规律A、②③B、①③C、①④D、②④8、(2019·苏州改编)小明在一块有机玻璃板上安装了一个用导线绕成的螺线管,在板面上均匀撒满铁屑,通电后轻敲玻璃板,铁屑的排列如图所示。下列说法正确的是()第8题图A、图中P、Q两点相比,P点处的磁场较强B、若只改变螺线管中的电流方向,P、Q两点处的磁场会减弱C、若只改变螺线管中的电流方向,P、Q两点处的磁场方向会改变D、若只增大螺线管中的电流,P、Q两点处的磁场方向会改变9、(2019·原创)如图所示是新一代的电动代步工具——自平衡独轮车,其核心部件是电动机,下图中与电动机的工作原理相同的是()10、(人教P132第2题改编)如图所示,是温度自动报警器的原理图,关于它以下说法中正确的是()第10题图A、温度计中的水银是绝缘体B、温度计是根据液体热胀冷缩的规律工作的C、报警器中的电磁铁运用了电流的热效应D、报警时电磁铁的左端是N极11、(2017·江西样卷)如图所示,下列关于电磁现象的四幅图片的说法中错误的是()第11题图A、地球地磁的南北极在地理北南极的附近B、“司南”是把天然磁石琢磨成勺子形状,自然静止时它的勺柄指向北方C、奥斯特实验说明通电导体的周围存在磁场D、法拉第发现的“电磁感应”现象可以说明“磁生电”12、(2019·淄博)如图是探究“通电导线在磁场中受力”的实验装置。瞬间接通电路,原来静止的导线ab向右运动。要使导线ab向左运动,可行的措施是()第12题图A、将磁体的N、S极对调B、增大电源电压C、换用磁性更强的磁体D、将磁体的N、S极对调,同时改变电流的方向13、(2019·原创)(不定项)萍萍总结归纳了“磁场和磁感线”的相关知识,其中正确的有()A、磁场看不见摸不着,但是可以借助小磁针感知它的存在B、磁感线是磁体周围空间实际存在的曲线C、磁感线是铁屑组成的D、地磁场的磁感线是从地球南极附近发出回到北极附近三、作图与简答题14、(2019·泰州)画出图中A点处磁场的方向,并把小磁针N极涂黑。第14题图15、(2019·自贡)如图所示,小磁针放在两通电螺线管之间,静止时小磁针的N、S极处于如图所示的状态,请完成螺线管的绕线,并标出电源的正、负极。第15题图16、盛夏的晚上,房间很热,小强打开电风扇,感到风吹到身上凉快。根据以上情景结合所学物理知识分析并简要回答下列问题：(1)风吹到身上感到凉快的原因；(2)电风扇内的电动机工作的原理。四、实验与探究题17、小李同学用如图...
