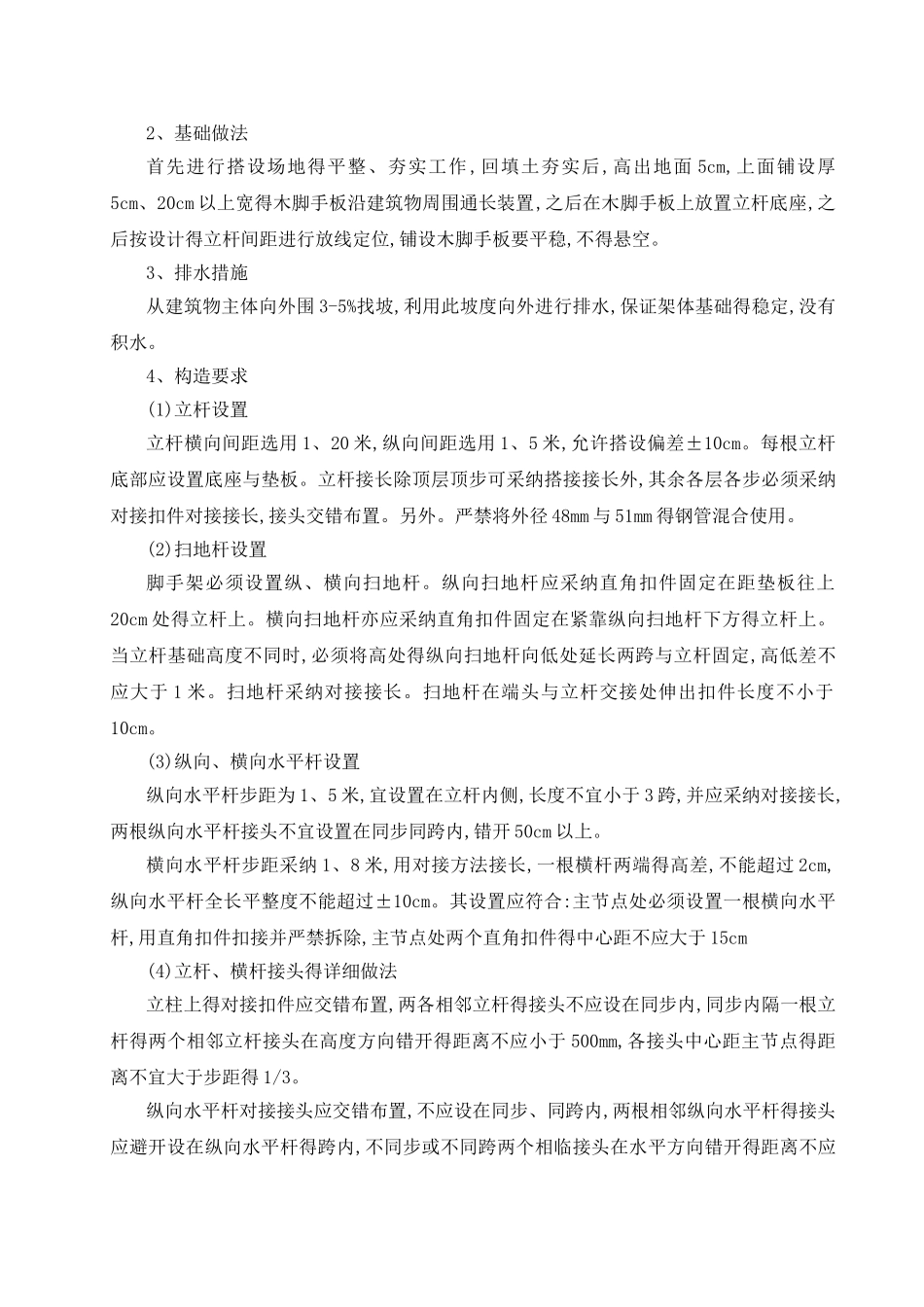

一、编;二、工程概况及施工条件本,用于工程得安全防护与装修施工,里脚手架采纳满堂架子。四、脚手架构配件得质量标准1、钢管钢管宜采纳外径 48mm,壁厚 3、5mm 焊接钢管,采纳力学性能适中得 Q235A(3#)钢,其力学性能符合国家现行标准《碳素结构钢》GBT700 中 Q235A 钢得规定。2、扣件扣件符合 GB15831—1995《钢管脚手架扣件》得规定。五、脚手架得用途及极限荷载值装修用脚手架及外围封闭脚手架,搭设高度 23 米,脚手架外立杆内侧满挂密目网全封闭。脚手架荷载:装修架 2000N/m2。由于本工程得脚手架搭设高度为 22 米,立杆横距 1、2 米,立杆纵距 1、5 米,水平杆步距 1、8 米,连墙杆设置为三步三跨,荷载没有特别要求,并按常用敞开式脚手架设计尺寸进行搭设,故不再进行脚手架得荷载计算。六、脚手架得搭设方法1、搭设顺序放置纵向扫地杆,自角部起依次向两边竖立立杆,底端与纵向扫地杆扣接固定后、装设横向扫地杆并也与立杆固定(与立杆扣接固定)与横向水平杆(小横杆,靠近立杆并与纵向水闰杆扣接固定)、校正立杆垂直与水平杆水平使其符合要求后,按 40—60Nm 力拧紧扣件螺栓,形成脚手架得起始段,按上述要求依次向前延伸搭设,直至第一步架交圈完成。交圈后,再全面检查一遍脚手架质量与地基情况,严格确保设计要求与脚手架质量,设置连墙件(或加抛撑),按第一步架得作业程序与要求搭设第二步、第三步……,随搭设进程及时装设连墙件与剪刀撑,装设作业层间横杆(在脚手架横向杆之间架设得、用于缩小铺板支撑得横杆)、铺设脚手板与装设作业层栏杆、挡脚手板及密目网全封闭。2、基础做法首先进行搭设场地得平整、夯实工作 ,回填土夯实后,高出地面 5cm,上面铺设厚5cm、20cm 以上宽得木脚手板沿建筑物周围通长装置,之后在木脚手板上放置立杆底座,之后按设计得立杆间距进行放线定位,铺设木脚手板要平稳,不得悬空。3、排水措施从建筑物主体向外围 3-5%找坡,利用此坡度向外进行排水,保证架体基础得稳定,没有积水。4、构造要求(1)立杆设置立杆横向间距选用 1、20 米,纵向间距选用 1、5 米,允许搭设偏差±10cm。每根立杆底部应设置底座与垫板。立杆接长除顶层顶步可采纳搭接接长外,其余各层各步必须采纳对接扣件对接接长,接头交错布置。另外。严禁将外径 48mm 与 51mm 得钢管混合使用。(2)扫地杆设置脚手架必须设置纵、横向扫地杆。纵向扫地杆应采纳直角扣件固定在距垫板往上20cm 处得立杆上。横向扫地杆亦应采纳直角扣件固定在紧靠纵向扫...
