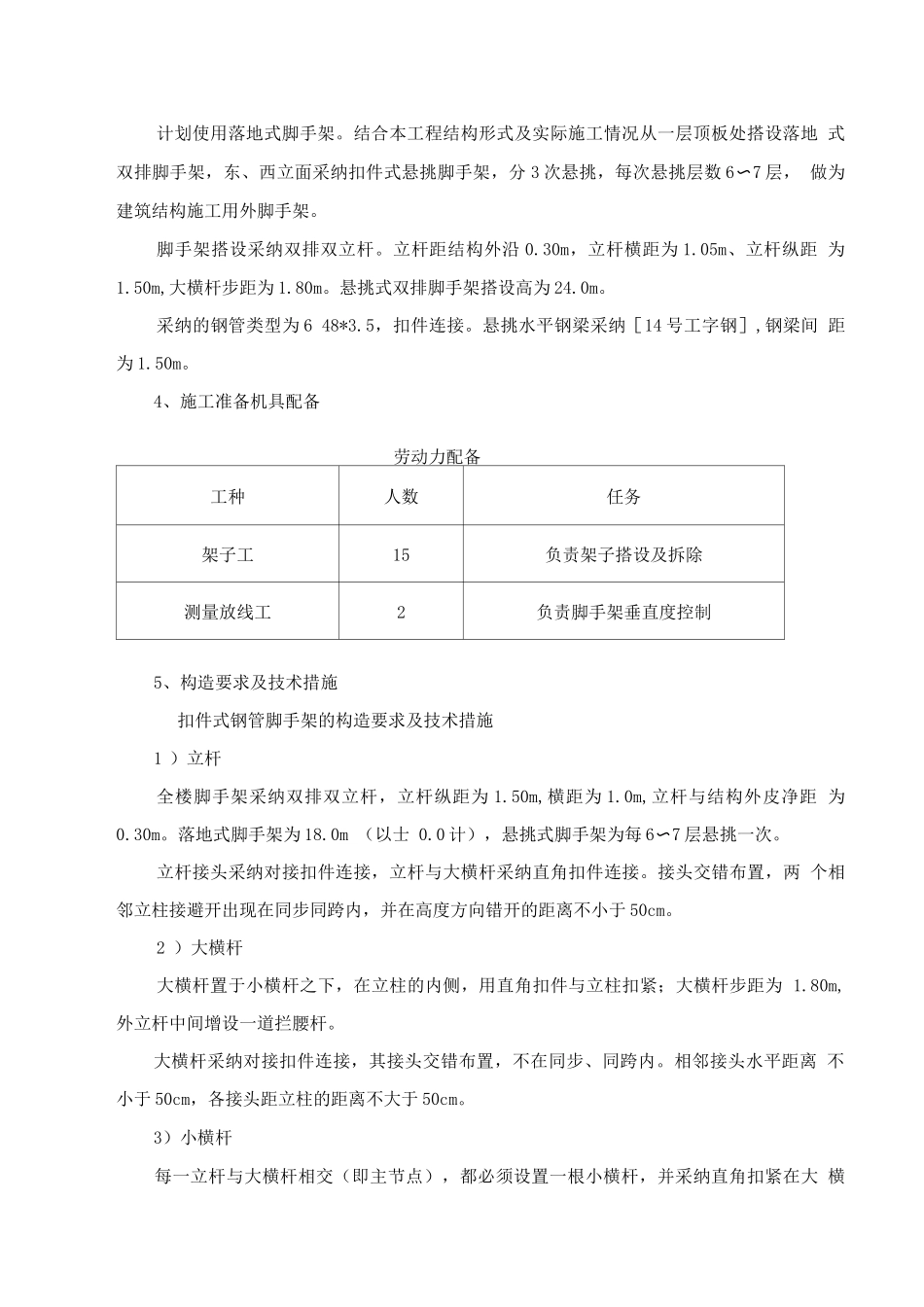

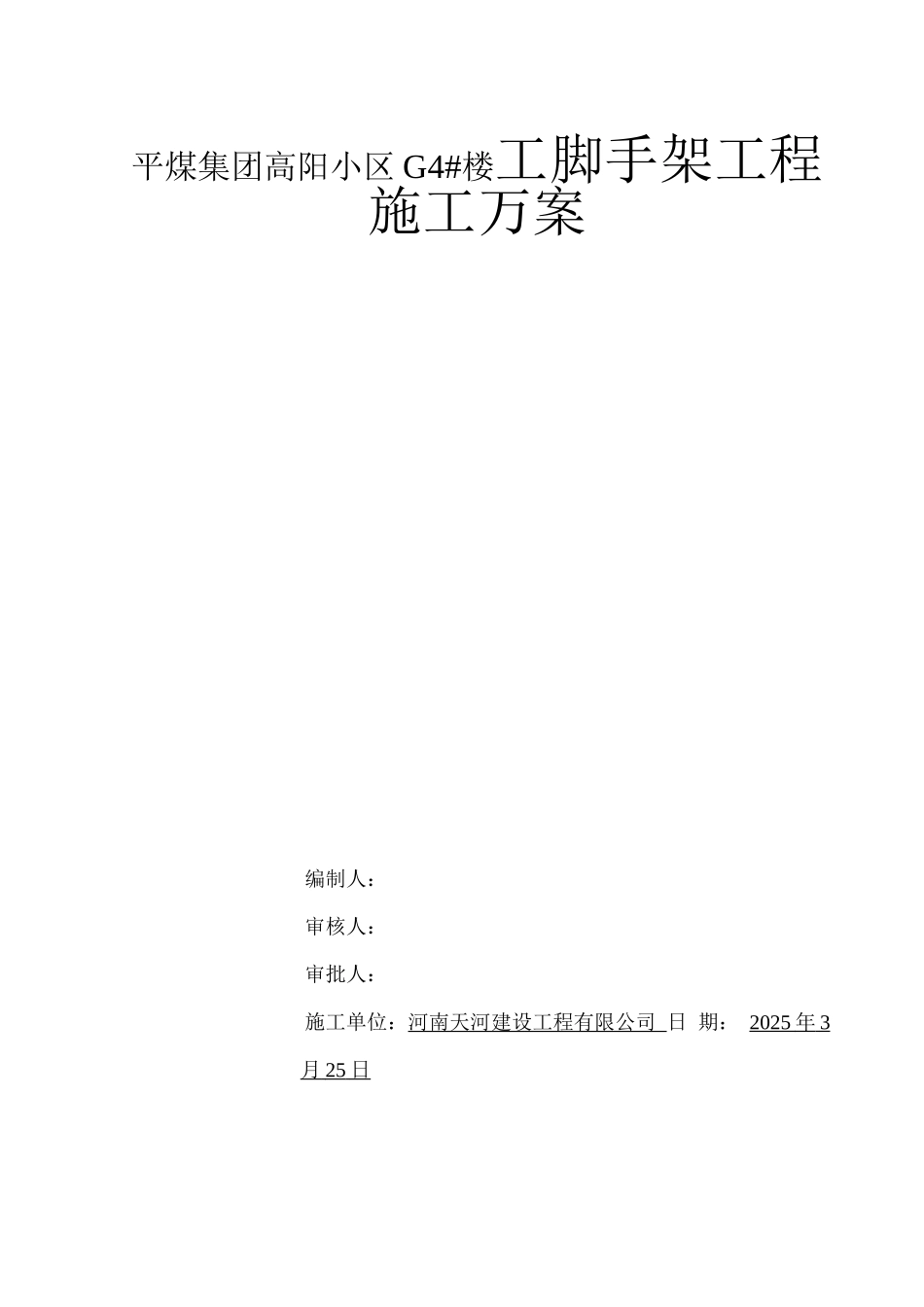

平煤集团高阳小区 G4#楼工脚手架工程施工万案编制人：审核人：审批人：施工单位：河南天河建设工程有限公司 日 期： 2025 年 3 月 25 日 1、编制依据：施工图纸 主要法律规范、规程① 建筑施工扣件式钢管脚手架安全技术法律规范（JGJ130-21 ）② 建筑施工高处作业安全技术法律规范（JGJ80-91）2、工程概况序号项目内容1工程名称平煤集团高阳小区 G4#楼2工程地址高阳路与开发路交叉3建设单位平顶山煤业（集团）有限责任公司4设计单位京澳凯芬斯设计有限公司5监理单位平顶山市豫城建设监理有限公司6监督单位平顶山市建设工程安全生产监督站7施工单位河南天河建设工程有限公司8基础情况工期结构类型层数332 日历天框剪19 层（地下 1 层，地上 18 层）3、施工部署安全防护领导小组安全生产、文明施工是企业生存与进展的前提条件，是达到无重大伤亡事故的必定 保障，也是我项目部创建“文明现场、样板施工场地”的根本要求。为此项目经理部成立以生 产副经理为组长的安全防护领导小组，其机构级成、人员编制及责任分工如下：组长：宋拴年（项目经理）负责协调工作副组长：宋贵年（技术负责人）技术总部署、指挥李留生（技术员）技术指导组员：张留生（施工员）方案编制、技术交底宋用合（安全员）现场施工队指挥、质量检查设计总体思路计划使用落地式脚手架。结合本工程结构形式及实际施工情况从一层顶板处搭设落地 式双排脚手架，东、西立面采纳扣件式悬挑脚手架，分 3 次悬挑，每次悬挑层数 6〜7 层， 做为建筑结构施工用外脚手架。脚手架搭设采纳双排双立杆。立杆距结构外沿 0.30m，立杆横距为 1.05m、立杆纵距 为1.50m,大横杆步距为 1.80m。悬挑式双排脚手架搭设高为 24.0m。采纳的钢管类型为 6 48*3.5，扣件连接。悬挑水平钢梁采纳［14 号工字钢］,钢梁间 距为 1.50m。4、施工准备机具配备劳动力配备工种人数任务架子工15负责架子搭设及拆除测量放线工2负责脚手架垂直度控制5、构造要求及技术措施扣件式钢管脚手架的构造要求及技术措施1 ）立杆全楼脚手架采纳双排双立杆，立杆纵距为 1.50m,横距为 1.0m,立杆与结构外皮净距 为0.30m。落地式脚手架为 18.0m （以士 0.0 计），悬挑式脚手架为每 6〜7 层悬挑一次。立杆接头采纳对接扣件连接，立杆与大横杆采纳直角扣件连接。接头交错布置，两 个相邻立柱接避开出现在同步同跨内，并在高度方向错开的距离不小于 50cm。2 ）大横杆大横杆置于小横杆...
