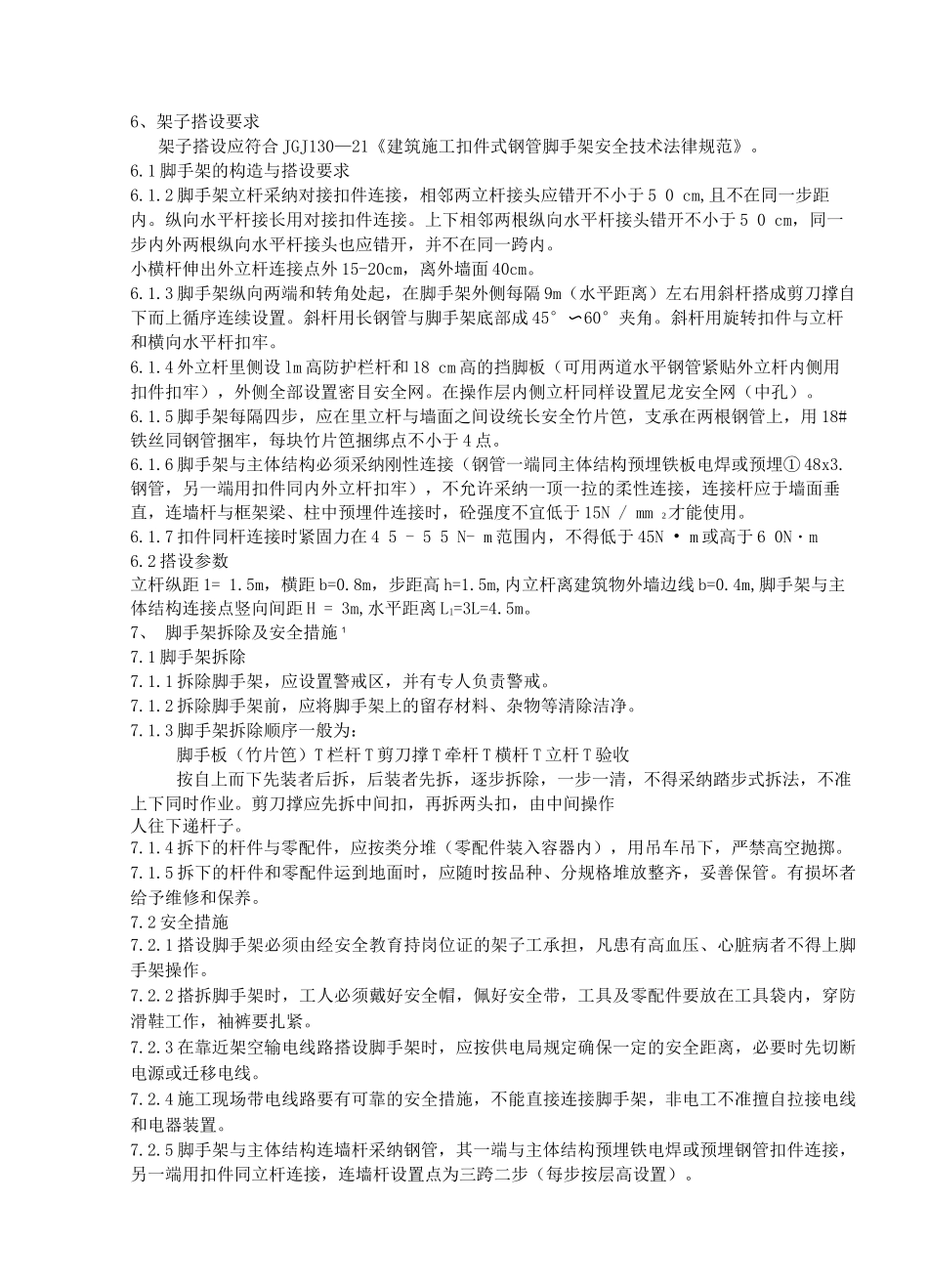

脚手架工程:本工程脚手架分为外脚手架和内脚手架。内脚手架包括结构施工满堂红脚手支撑和装修用脚手架。5.8.1 外挑脚手架设计建筑结构形式为剪力墙结构，均为三个单元，平面尺寸 1 号住宅楼 50.7mx16.2m 2 号住宅楼47.4mx16.2m 地下一层，地上 18 层。标准层层高 3m。结构总高度，1 号楼 59.7m, 2 号楼58.5m。标准层施工采纳定型大模板，计划施工进度 4 层阴。外墙面安全围护采纳型钢外挑梁式脚手架。架子搭设高度控制在 15m 以内，即 4 个标准层高度。在 3、7、11、15 设置型钢挑梁。5.8.1. 设计说明1、搭设说明本外挑梁用于主体结构三层及其以上主体施工外围防护。三层以下部位搭设双排落地脚手架。2、对挑梁的要求2.1 外挑梁悬挑使用规格位 3 米、5 米、6 米。每个挑梁在钢梁端头加设斜拉索。2.2 外挑梁用于剪力墙结构时，剪力墙应预留洞，以便能穿过挑梁（挑梁布置应避开暗柱）。2.3 外挑梁用于外伸悬挑梁式阳台部位时，要采纳加设斜拉索方案，向上斜拉受力点应设置在主体剪力墙上，不得设置在上部阳台梁上。严禁阳台外梁受挑架的竖向荷载。2.4 房屋转角处严禁立杆悬空无支座，要设置型钢，在侧方向挑梁受力点上搁置平挑型钢，作为转角处受力点。斜拉索采纳 2（钢丝绳，并按拉力 2 吨选用配套的钢丝绳附件（楔形夹头、套环、绳夹及夹头等）及卡环。上部预埋锚环采纳圆钢 162.5 挑梁水平间距一般按 1.5m，每根立杆下设一根挑梁。2.6 架子搭设高度限制在 15m 以内，4 个标准层高度。2.7 架子考虑 2 层铺板，主体施工进作为防护之用，装饰施工考虑 2 个操作层，活荷载 2 / x 2=4 /。施工中活荷载不得超过规定，不得作为模板架子使用，不得作为堆料平台使用。3、加工要求3.1 挑梁采纳工字钢 I16 锚环采纳圆钢 HPB325 16 （两道）。3.2 钢材均采纳 HPB325 钢，焊条采纳 E42 型。3.3 锚环必须采纳 3 号圆钢制作，不得采纳螺纹钢。锚环必须采纳热煨加工，不得冷弯。3.4 挑梁上的承插管长度不小于 1,承插管与脚手架钢管间隙不得过大，必须采纳 38 钢管。4、安装要求4.1 挑梁布置应按具体结构情况制定布置方案并成图，按图准确放线确定挑梁及锚环位置，锚环定位必须准确。4.2 挑梁安装后，挑梁下部与框架梁之间要座平顶紧，挑梁与锚环、挑梁两侧之间用木楔打紧。4.3 锚环钢筋必须置于楼板钢筋的下面。5、挑梁抗扭转措施5.1 挑梁在框架梁支座处必须垫平，以防止挑梁根部扭转，...
