脚手架工程施工方案13

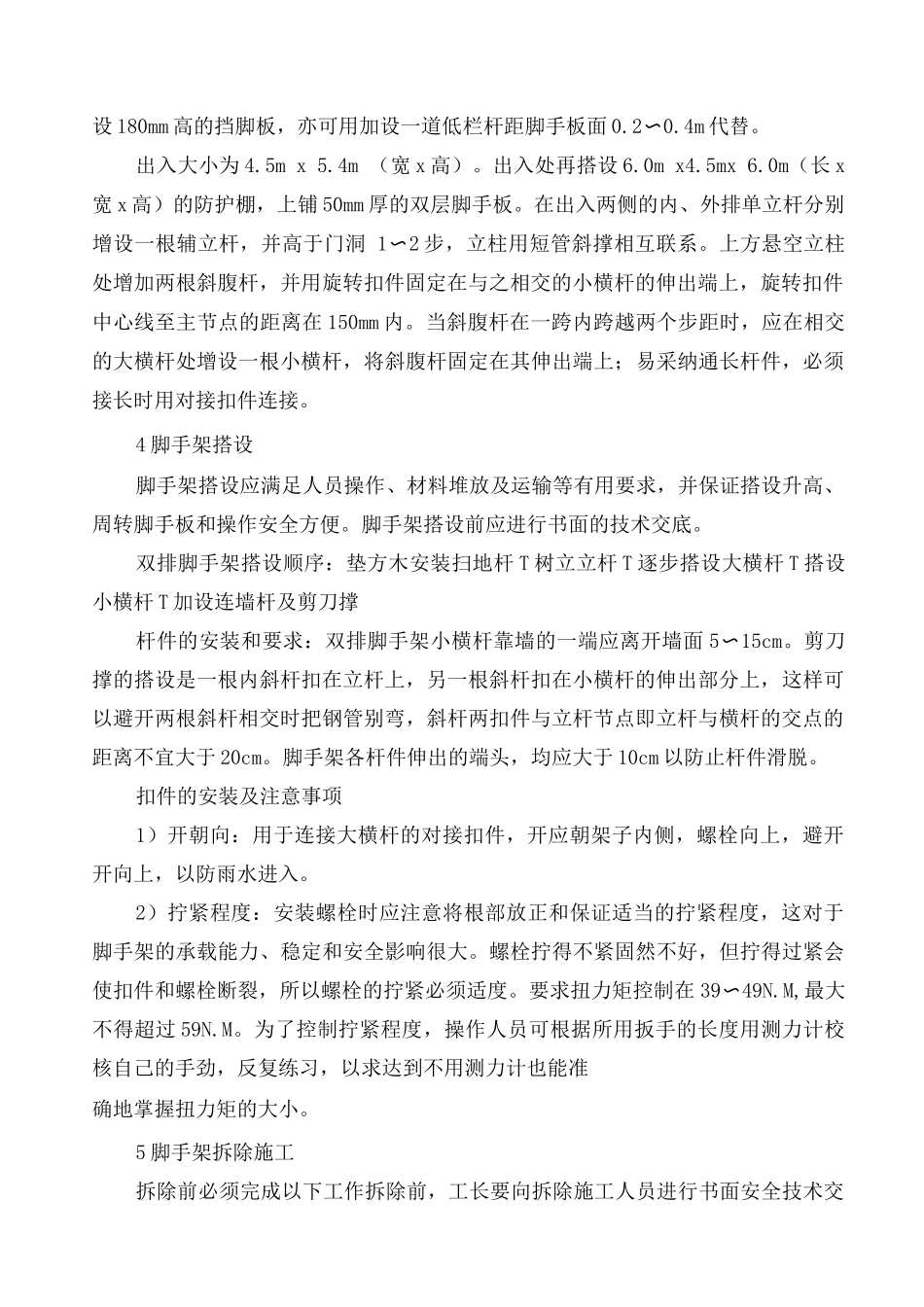

出里排大横杆距结构外边缘 150mm，且长度不大于 440mm。上下层小横杆应在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。本工程采纳剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置。双立杆脚手架处用双钢管剪刀撑，单立杆脚手架处用单钢管剪刀撑。剪刀撑每五步四跨设置一道，斜杆与地面的夹角在 45。〜60。之间。斜杆相交点处于同一条直线上，并沿架高连续布置。剪刀撑的一根斜杆扣在立杆上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间应增加 2-4 个扣结点。所有固定点距主节点距离不大于 15cm。最下部的斜杆与立杆的连接点距地面的高度控制在 30cm 内。刀撑的杆件连接采纳搭接，其搭接长度不小于 1cm,并用不少于 2 个旋转扣件固定，端部扣件的边缘至杆端的距离不小于10cm。横向斜撑搭设脚手架，在同节内、由底至顶呈“之”字形，在里外排立杆之间上下连续布置，斜杆应采纳旋转扣件固定在与之相交的立杆或横向水平杆的伸出端上。除转角处设横向斜撑外，中间应每隔 6 跨设置一道。连墙杆连墙杆水平距离为 3.6m（即每隔 2 根立杆设一点）,竖向距离为 2.4 米（即每隔 1 根大横杆设一点），连墙杆应呈梅花形均匀布置，与楼层地锚。连墙杆与结构采纳刚性连接，当拉节点赶在框架柱处，采纳脚手管设柱抱箍，然后用脚手钢管一端与柱抱箍相连，另一端再与脚手架拉结；当拉节点位于柱之间时，在楼板框架梁上预埋① 28 钢筋，然后用脚手钢管一端与钢筋用扣件连接，另一端与脚手架拉结。脚手架铺两层脚手板，同时作业不超过两层。作业面必须满铺木脚手板，在脚手板下层兜设水平安全网应采纳承重安全网，随作业层上升。首层满铺木脚手板，在操作面外立杆的内侧满挂密目网，密目网用 18#镀锌铅丝与脚手架绑扎牢固，且下封严。脚手板对接处必须设双排小横杆，两小横杆间距不得大于 3mm,各杆距接缝均不大于 15cm。靠墙一侧的脚手板离墙的距离不大于 15cm。拐角处两个方向的脚手板应重叠放置，避开出现探头及空挡现象。脚手架要满挂全封闭式的密目安全网。密目网采纳 1.8x6m 的规格，用网绳绑扎在大横杆外、立杆里侧。作业层网应高于平台 1.2m,并在作业层下步架处设一道水平兜网。作业层脚手架立杆于 0.6m、1.2m 处设有两道防护栏杆，底部在立杆里侧设 180mm 高的挡脚板，亦可用加设一道低栏杆距脚手板面 0.2〜0.4m 代替。出入大小为 4.5m x 5.4m...
