脚手架工程施工方案10

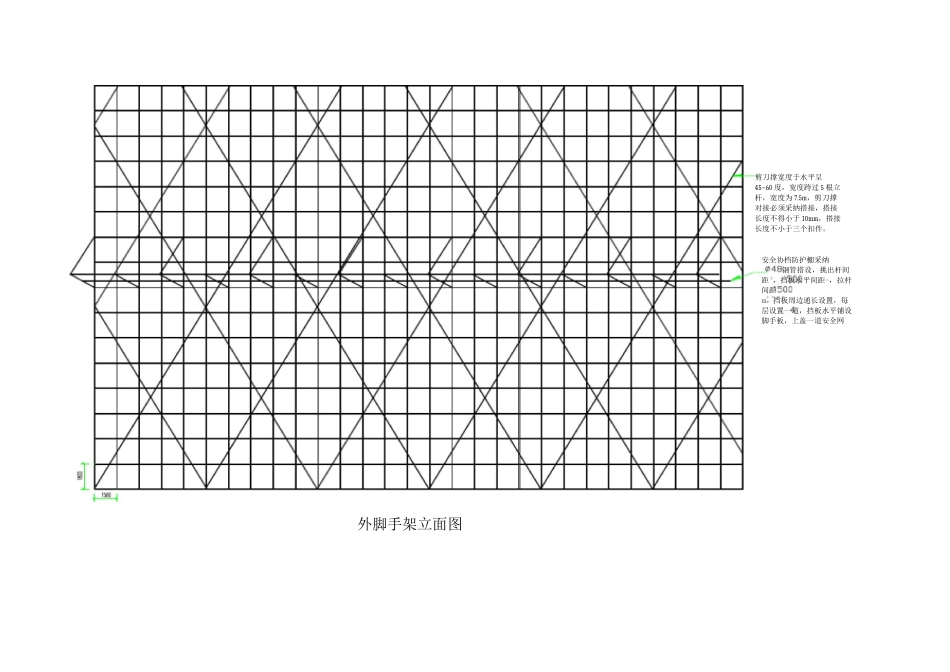

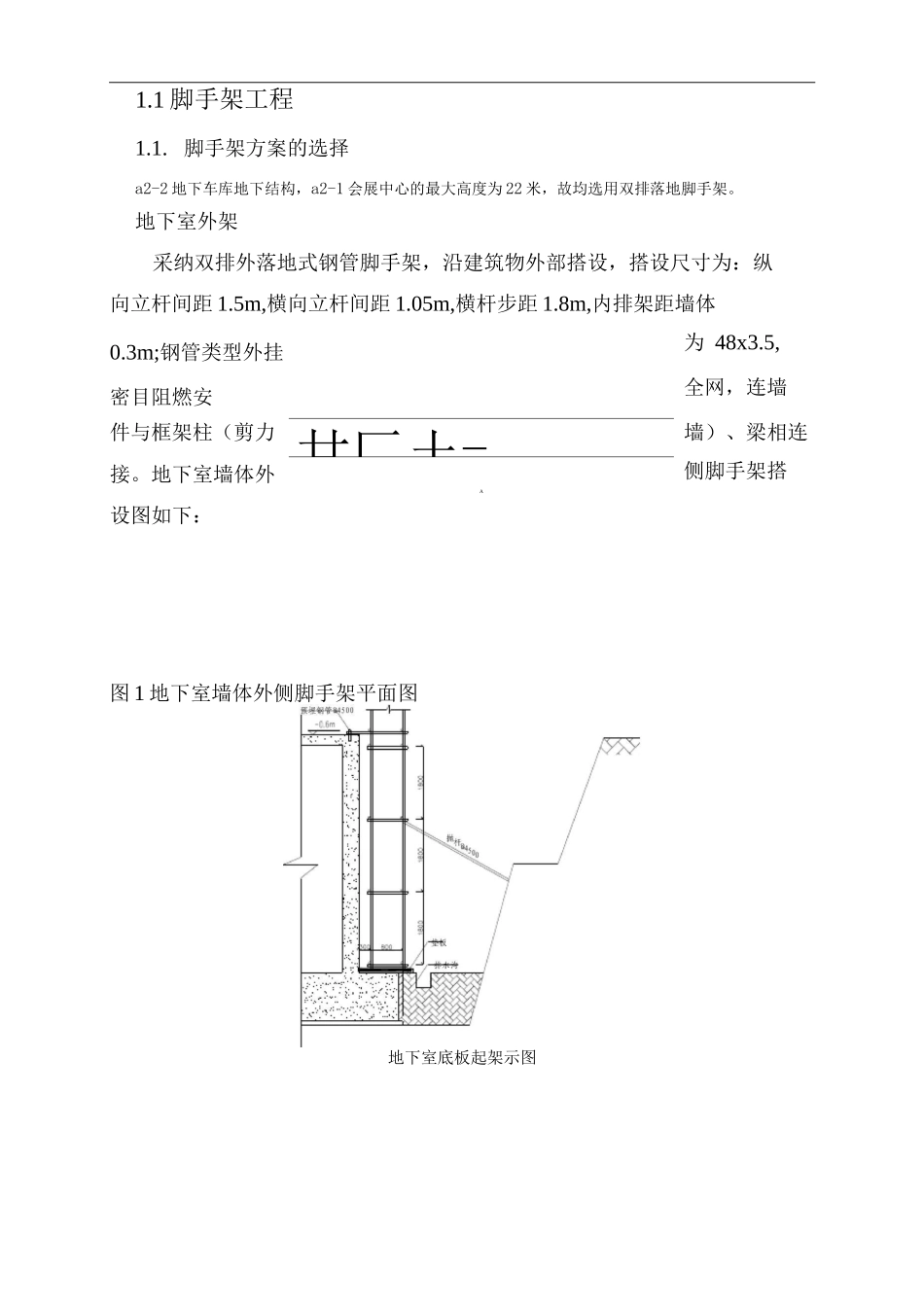

1.1 脚手架工程1.1. 脚手架方案的选择a2-2 地下车库地下结构，a2-1 会展中心的最大高度为 22 米，故均选用双排落地脚手架。地下室外架采纳双排外落地式钢管脚手架，沿建筑物外部搭设，搭设尺寸为：纵向立杆间距 1.5m,横向立杆间距 1.05m,横杆步距 1.8m,内排架距墙体0.3m;钢管类型外挂密目阻燃安为 48x3.5,全网，连墙件与框架柱（剪力 甘匚土=墙）、梁相连接。地下室墙体外设图如下：A侧脚手架搭图 1 地下室墙体外侧脚手架平面图地下室底板起架示图外脚手架立面图剪刀撑宽度于水平呈45~60 度，宽度跨过 5 根立杆，宽度为 7.5m，剪刀撑对接必须采纳搭接，搭接长度不得小于 10mm，搭接长度不小于三个扣件。安全协档防护棚采纳钢管搭设，挑出杆间距 4，挡板水平间距-，拉杆间距m，挡板周边通长设置，每 层设置一道，挡板水平铺设脚手板，上盖一道安全网1.1. 构造要求及措施（1 ）地基处理本工程沿建筑物外围搭设的落地式钢管脚手架基础土层表面均采纳 C15 素混凝土垫层硬化，厚度 1mm。垫层上、脚手架立杆底部设置垫板，厚度不小于 50mm,布设平稳，不得悬空。脚手架立杆外设置环通的排水沟，并设置集水井。（2）立杆落地脚手架采纳双排单立杆。立杆与纵向水平杆采纳直角扣件连接，接头交错布置,两相邻立杆接头避开出现在同步同跨内，并在高度方向错开距离不小于 50cm,各接头中心距主节点（立杆与纵向水平杆相交处）距离不大于 60cm。立杆与立杆采纳对接扣件连接，接头位置距离主节点不超过 1/3 步距。落地脚手架立杆底部设置垫板，厚度不小于 50mm。（3）纵向水平杆纵向水平杆置于小横杆之下，在立杆的内侧，采纳直角扣件与立杆扣紧，其长度大于三跨，同一步纵向水平杆四周交圈。脚手架立杆横距 1m 宽度范围内共设置 4 根纵向水平杆，两侧的纵向水平杆直接用扣件连接到立杆，中间的纵向水平杆均匀布置。纵向水平杆采纳对接扣件连接，接头交错布置，接头不在同步、同跨内，相邻接头水平距离不小于 50cm,各接头与立杆距离不大于 50cm。（4）小横杆每根立杆与纵向水平杆相交连接处必须设置一根小横杆，并采纳直角扣件扣紧在立杆上，该杆轴线偏离主节点距离不大于 15cm,小横杆间距应与立杆纵距相同，根据作业层脚手板搭设需要，在两纵向水平杆之间等距离设置 2 根横杆。小横杆伸出外排纵向水平杆边缘距离为 15cm,伸出里排纵向水平杆 25cm,距结构外边缘 15cm。上、下小横杆在立杆处错开布置，同层的相邻小横杆在...
