脚手架工程施工方案17

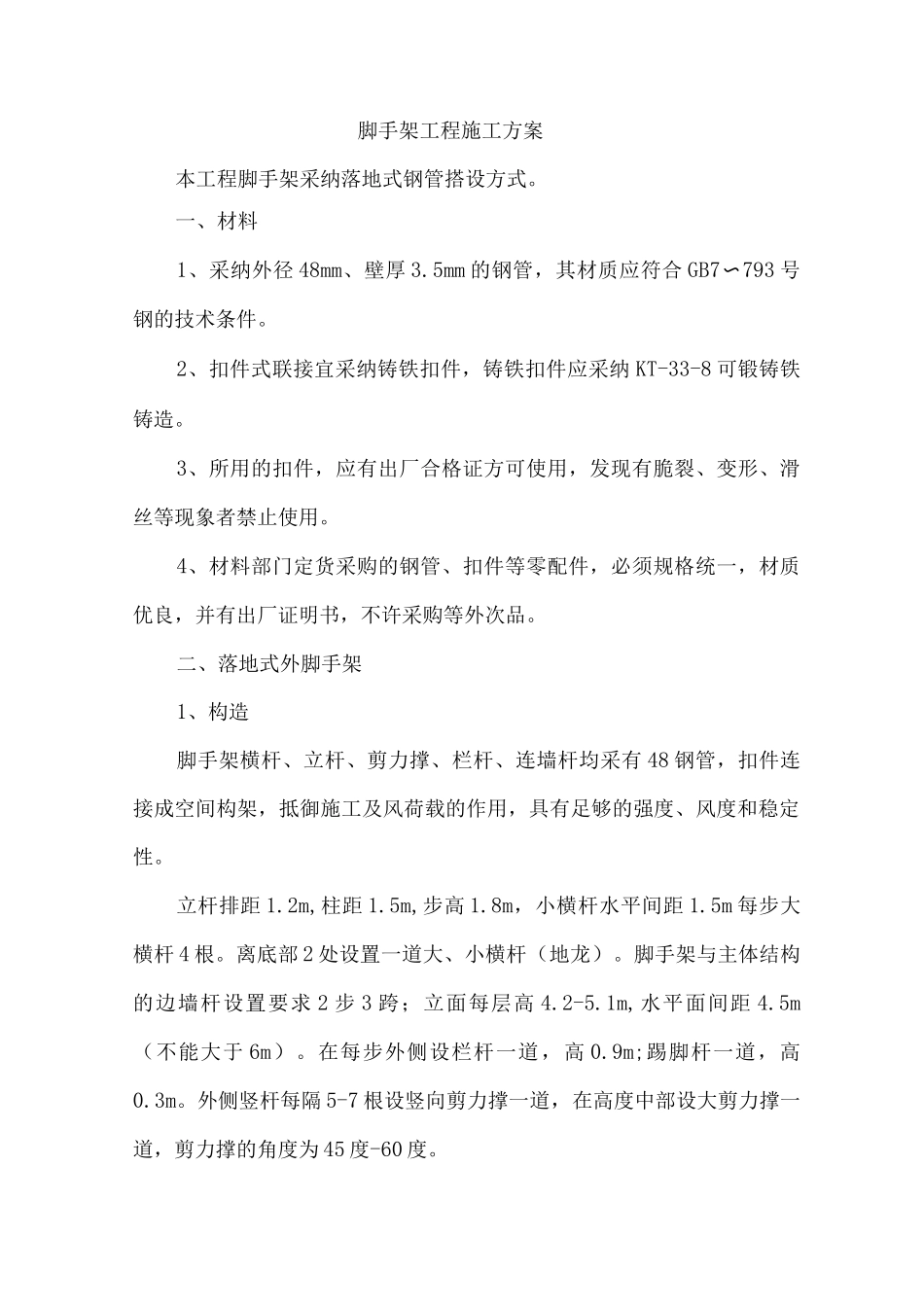

脚手架工程施工方案本工程脚手架采纳落地式钢管搭设方式。一、材料1、采纳外径 48mm、壁厚 3.5mm 的钢管，其材质应符合 GB7〜793 号钢的技术条件。2、扣件式联接宜采纳铸铁扣件，铸铁扣件应采纳 KT-33-8 可锻铸铁铸造。3、所用的扣件，应有出厂合格证方可使用，发现有脆裂、变形、滑丝等现象者禁止使用。4、材料部门定货采购的钢管、扣件等零配件，必须规格统一，材质优良，并有出厂证明书，不许采购等外次品。二、落地式外脚手架1、构造脚手架横杆、立杆、剪力撑、栏杆、连墙杆均采有 48 钢管，扣件连接成空间构架，抵御施工及风荷载的作用，具有足够的强度、风度和稳定性。立杆排距 1.2m,柱距 1.5m,步高 1.8m，小横杆水平间距 1.5m 每步大横杆 4 根。离底部 2 处设置一道大、小横杆（地龙）。脚手架与主体结构的边墙杆设置要求 2 步 3 跨；立面每层高 4.2-5.1m,水平面间距 4.5m （不能大于 6m）。在每步外侧设栏杆一道，高 0.9m;踢脚杆一道，高0.3m。外侧竖杆每隔 5-7 根设竖向剪力撑一道，在高度中部设大剪力撑一道，剪力撑的角度为 45 度-60 度。2、施工要点（1）脚手架底部以垫木衬垫，以保证上部荷载传递为均布荷载。（2）横杆、立杆必须横平竖直，间跑均匀，立杆应随时用线锤校正坚直后方可固定。（3）所有扣件螺栓必须拧紧，禁止使用有裂痕和弯曲的扣件、螺栓，禁止使用不合格扣件。（4）竹脚手板的质量必须保证，不得采纳霉变的竹脚手架板，竹片方向应与大横杆垂直。（5）底部四周搭设防护架，净高 5m，立杆间 1.5m，双层脚手板覆盖，以保证安全。3、搭设1、冲天：（1）脚手架自冲天顶往下到地面部分，里外冲天均采纳单根钢管，顺纵墙并列组成，并应用扣件紧固。（2）里排冲天离墙面 50cm，横楞里端离墙面不大于 20cm，另一端伸出牵杠外边 15-20cm。2、冲天横距为。3、底部高度一般为 1.60m （如遇特别情况，须提高底部高度者，在任何情况下，都不得大于 2m），从第二步，每步高度为 1.80m。4、脚手架的底脚必须牢固，墙基回填土以后搭设，填土应分片夯实，达到坚实平整，上铺 10cm 厚道渣，仔细做好排水处理，在道渣上面铺凝土预制埠，按冲天纵距铺砌块，然后在砌块上再铺放统长12-16 号槽钢，使冲天垂直稳定在槽钢、砌块上。5、扣件脚手架的底部冲天应采纳不同长度的钢管参差布置，使相临两冲天上部接头相互错开，不在同一平面上，以保证脚手架的整体性。扣件和螺栓脚手架的冲天都应垂直稳...
