脚手架工程施工方案18

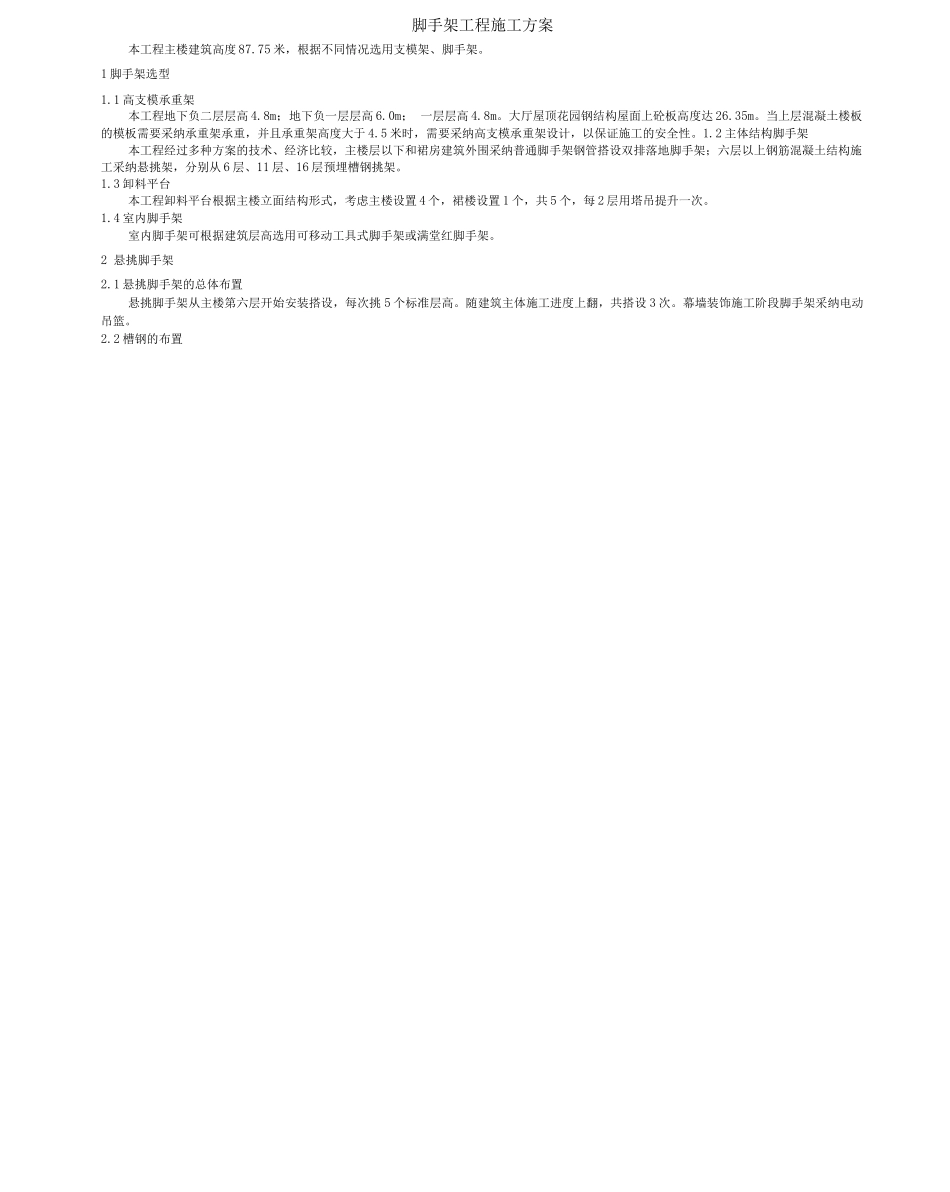

脚手架工程施工方案本工程主楼建筑高度 87.75 米，根据不同情况选用支模架、脚手架。1 脚手架选型1.1 高支模承重架本工程地下负二层层高 4.8m；地下负一层层高 6.0m； 一层层高 4.8m。大厅屋顶花园钢结构屋面上砼板高度达 26.35m。当上层混凝土楼板的模板需要采纳承重架承重，并且承重架高度大于 4.5 米时，需要采纳高支模承重架设计，以保证施工的安全性。1.2 主体结构脚手架本工程经过多种方案的技术、经济比较，主楼层以下和裙房建筑外围采纳普通脚手架钢管搭设双排落地脚手架；六层以上钢筋混凝土结构施工采纳悬挑架，分别从 6 层、11 层、16 层预埋槽钢挑架。1.3 卸料平台本工程卸料平台根据主楼立面结构形式，考虑主楼设置 4 个，裙楼设置 1 个，共 5 个，每 2 层用塔吊提升一次。1.4 室内脚手架室内脚手架可根据建筑层高选用可移动工具式脚手架或满堂红脚手架。2 悬挑脚手架2.1 悬挑脚手架的总体布置悬挑脚手架从主楼第六层开始安装搭设，每次挑 5 个标准层高。随建筑主体施工进度上翻，共搭设 3 次。幕墙装饰施工阶段脚手架采纳电动吊篮。2.2 槽钢的布置HINA CONSTRUCTION SECOND ENGINEERING BUREAUS CO.LTD.HINA CONSTRUCTION SECOND ENGINEERING BUREAUS CO.LTD.槽钢分别设置在第 6、11、16 层，标准槽钢外挑 1.5m，内压 3m。2.3 架体的构架外架内外立杆间距 1.0m，立杆纵距为 1. 5m，内立杆与建筑物距离 0.35m.；操作层每6mm 设一道拦腰杆，共设 2 道拦腰杆，其它每步架中间设一道拦腰杆。主框架、水平支承框架以及① 48x 3.5 普通焊管和铸铁扣件组成的架体油漆成橘黄色，架体第 1 步架及操作层设置 180mm 高的踢脚板，油漆成黄黑相间的条纹。架体的第一步用一层平网兜底，并用脚手板铺设严密。为密封和便于架体升降，脚手板与建筑物之间做成翻板密封。临近公路，架体外排架内侧分别用钢板网和绿色密目式安全网作 2 道竖向围护。防护示意见下图：HINA CONSTRUCTION SECOND ENGINEERING BUREAUS CO.LTD.在外边梁跨中预埋竖向短钢管，并用水平向钢管与悬挑架相连悬挑脚手架剖面图2.4 悬挑脚手架操作工艺放线定位-楼层混凝土浇筑前布置固定槽钢用预埋钢筋环-槽钢加工-楼HINA CONSTRUCTION SECOND ENGINEERING BUREAUS CO.LTD.层混凝土浇筑-混凝土强度达到安装槽钢要求开始安装槽钢、固定-摆放扫地杆—逐根树立立杆并与扫地杆扣紧一装扫地小横杆并与立杆和扫...
