脚手架工程施工方案19

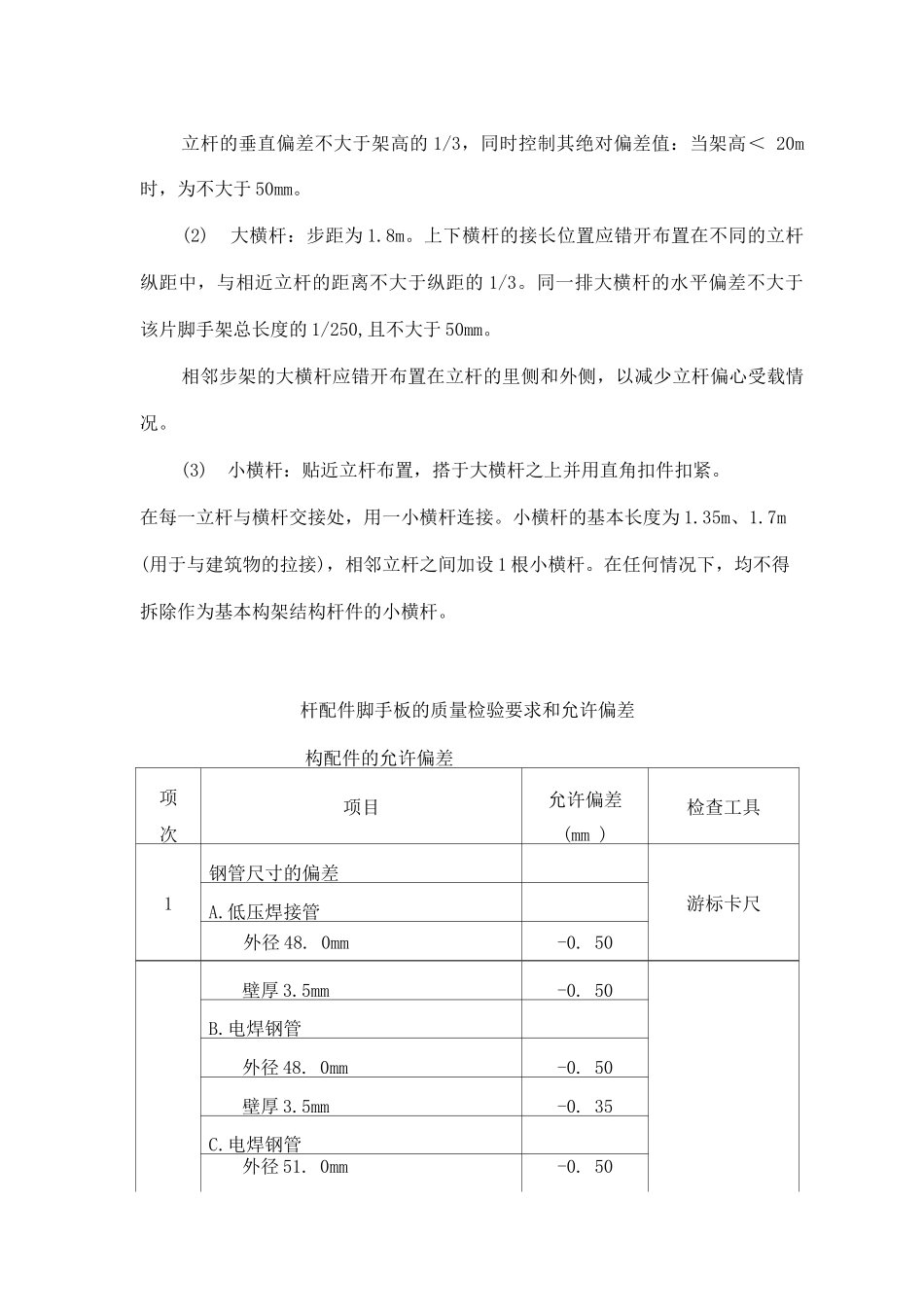

脚手架工程脚手架作为施工操作平台、施工作业和运输信道，伴随整个施工过程。外架施工，要编制上报单独施工方案并有设计计算书，经批准方可施工。根据本工程建筑特征和公司机械情况及法律规范要求，制定以下施工措施。6.4.4. 1 外架搭设（1）外架采纳双排脚手架。外挂密目式安全网。具体布置如下：地下室外墙施工时采纳落地式双排脚手架。首层结构与地下室结构外边线在相同的轴线时，沿用地下室脚外手架，首层结构不与地下室结构外边线在相同的轴线时，重新从地下室的顶板搭设落地式双排脚手架。（2）材料的技术要求：外架采纳钢管杆件，钢管采纳外径 48mm、壁厚 3.5mm 的焊接钢管，材质宜使用力学性能适中的 Q2 35 钢，其材性应符合《碳素结构钢》（GB7-88）的相应规定。用于立杆、大横杆、剪刀撑和斜杆的钢管长度为 4〜6.5m （便于操作）、用于小横杆的钢管长度为 1.8〜2.2m,以适应脚手架宽的需要。作为脚手架杆件使用的钢管必须进行防锈处理，对钢管先进行除锈，后涂防锈漆两道。6. 4. 4. 2 外架的形式、特点和构造要求（1）立杆：横距 1.0m， 纵距 1.5m， 里立杆距外墙距离为 3mm 接头在同一的平面内，并靠近二楼的楼面(首层的脚手架很快拆除，此种做法可以使以后的挑架外形整齐)。以上的立杆的接头，相邻杆要错开，并布置于不同的步距内，接头距大横杆小于 0.4m。立杆与大横杆必须用直角扣件扣紧(大横杆对立杆起约束作用，对确保立杆承载能力的关系很大)，不得隔步设置或遗漏。（距离计算按杆件中心进行计算,并铺设一块竹脚手板）。首层立杆的立杆的垂直偏差不大于架高的 1/3，同时控制其绝对偏差值：当架高＜ 20m时，为不大于 50mm。(2)大横杆：步距为 1.8m。上下横杆的接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离不大于纵距的 1/3。同一排大横杆的水平偏差不大于该片脚手架总长度的 1/250,且不大于 50mm。相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。(3)小横杆：贴近立杆布置，搭于大横杆之上并用直角扣件扣紧。在每一立杆与横杆交接处，用一小横杆连接。小横杆的基本长度为 1.35m、1.7m (用于与建筑物的拉接)，相邻立杆之间加设 1 根小横杆。在任何情况下，均不得拆除作为基本构架结构杆件的小横杆。杆配件脚手板的质量检验要求和允许偏差构配件的允许偏差项次项目允许偏差(mm )检查工具1钢管尺寸的偏差游标卡尺A.低压焊接管外径 48. 0mm-0. 50壁厚 3.5mm...
