脚手架工程施工方案22

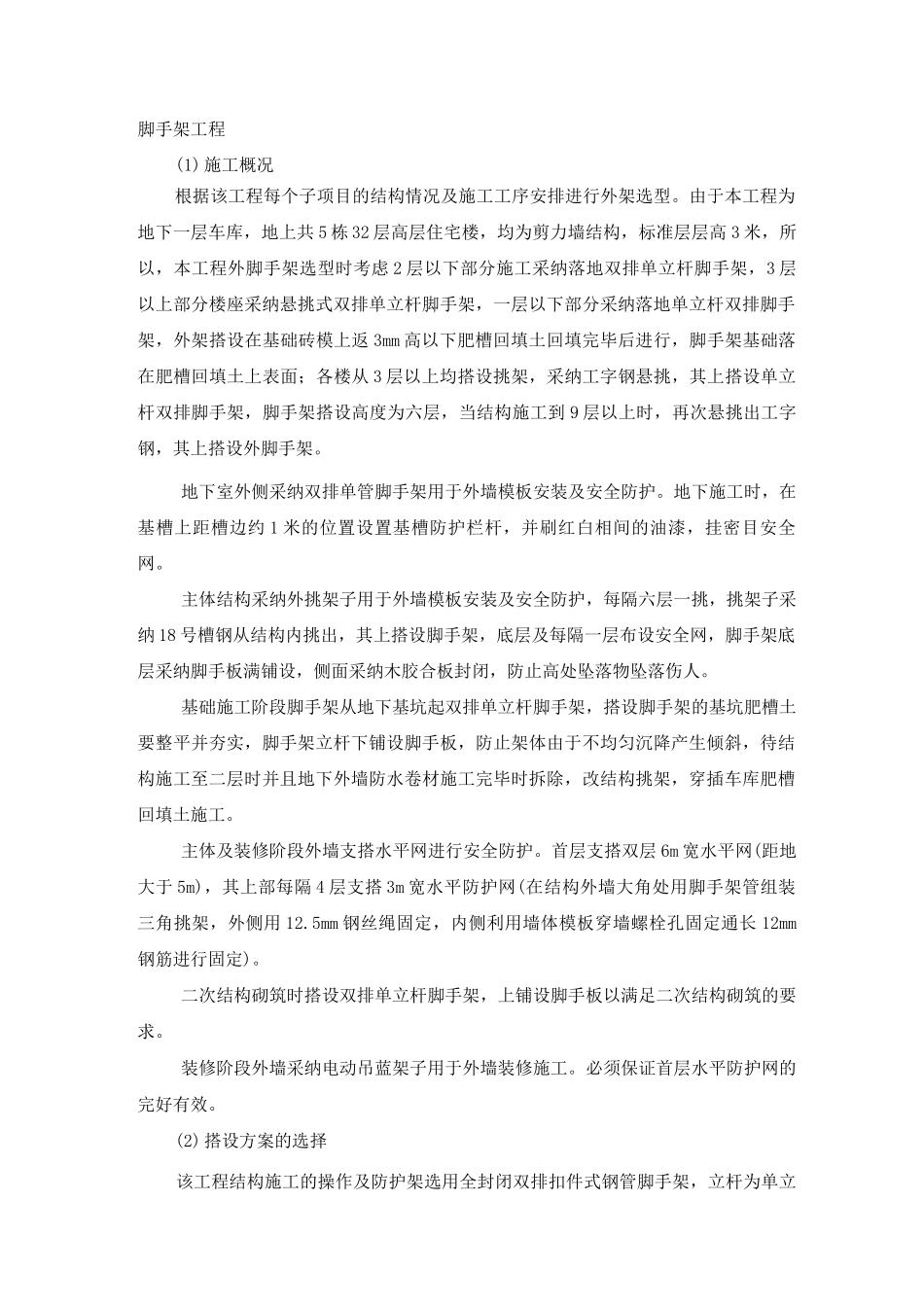

脚手架工程(1)施工概况根据该工程每个子项目的结构情况及施工工序安排进行外架选型。由于本工程为地下一层车库，地上共 5 栋 32 层高层住宅楼，均为剪力墙结构，标准层层高 3 米，所以，本工程外脚手架选型时考虑 2 层以下部分施工采纳落地双排单立杆脚手架，3 层以上部分楼座采纳悬挑式双排单立杆脚手架，一层以下部分采纳落地单立杆双排脚手架，外架搭设在基础砖模上返 3mm 高以下肥槽回填土回填完毕后进行，脚手架基础落在肥槽回填土上表面；各楼从 3 层以上均搭设挑架，采纳工字钢悬挑，其上搭设单立杆双排脚手架，脚手架搭设高度为六层，当结构施工到 9 层以上时，再次悬挑出工字钢，其上搭设外脚手架。地下室外侧采纳双排单管脚手架用于外墙模板安装及安全防护。地下施工时，在基槽上距槽边约 1 米的位置设置基槽防护栏杆，并刷红白相间的油漆，挂密目安全网。主体结构采纳外挑架子用于外墙模板安装及安全防护，每隔六层一挑，挑架子采纳 18 号槽钢从结构内挑出，其上搭设脚手架，底层及每隔一层布设安全网，脚手架底层采纳脚手板满铺设，侧面采纳木胶合板封闭，防止高处坠落物坠落伤人。基础施工阶段脚手架从地下基坑起双排单立杆脚手架，搭设脚手架的基坑肥槽土要整平并夯实，脚手架立杆下铺设脚手板，防止架体由于不均匀沉降产生倾斜，待结构施工至二层时并且地下外墙防水卷材施工完毕时拆除，改结构挑架，穿插车库肥槽回填土施工。主体及装修阶段外墙支搭水平网进行安全防护。首层支搭双层 6m 宽水平网(距地大于 5m)，其上部每隔 4 层支搭 3m 宽水平防护网(在结构外墙大角处用脚手架管组装三角挑架，外侧用 12.5mm 钢丝绳固定，内侧利用墙体模板穿墙螺栓孔固定通长 12mm钢筋进行固定)。二次结构砌筑时搭设双排单立杆脚手架，上铺设脚手板以满足二次结构砌筑的要求。装修阶段外墙采纳电动吊蓝架子用于外墙装修施工。必须保证首层水平防护网的完好有效。(2) 搭设方案的选择该工程结构施工的操作及防护架选用全封闭双排扣件式钢管脚手架，立杆为单立杆，外脚手架的各主要构成参数如下：立杆纵距 1.5m，立杆排距 0.9m，横向水平杆间距 1.50m（操作层间距为 0.75m）连墙件：竖向每 3m —道，水平方向每隔 4.5m 处预留脚手架连墙件孔，与墙体抱一道，在外墙拐角处采纳钢管与结构或地锚进行连接，连接杆呈水平并垂直于墙面设置。钢管：采纳外径 48.3mm、壁厚 3.6mm 的 3 号钢焊接钢管。其化学成分与...
