脚手架工程施工方案23

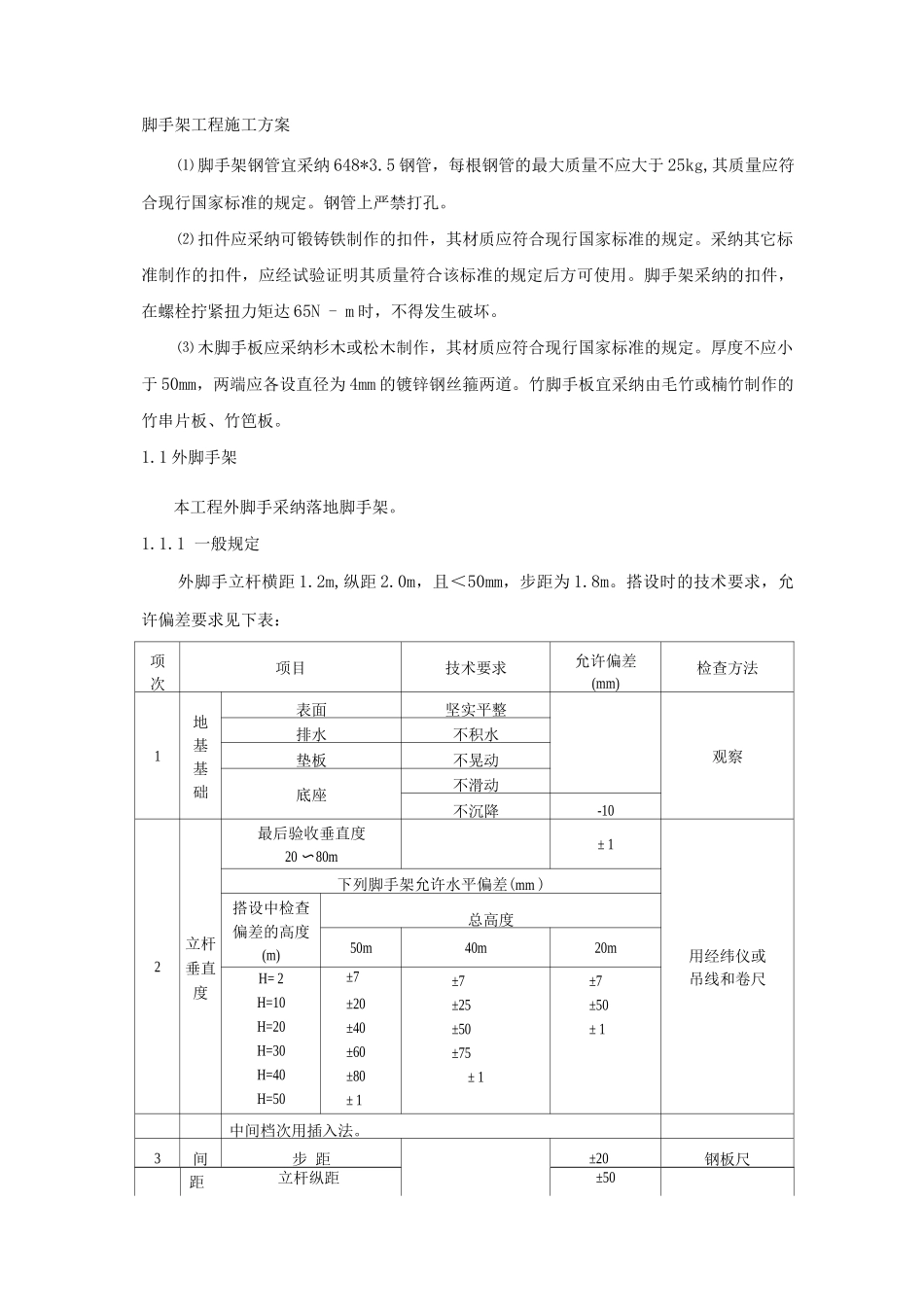

脚手架工程施工方案⑴ 脚手架钢管宜采纳 648*3.5 钢管，每根钢管的最大质量不应大于 25kg,其质量应符合现行国家标准的规定。钢管上严禁打孔。⑵ 扣件应采纳可锻铸铁制作的扣件，其材质应符合现行国家标准的规定。采纳其它标准制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。脚手架采纳的扣件，在螺栓拧紧扭力矩达 65N - m 时，不得发生破坏。⑶ 木脚手板应采纳杉木或松木制作，其材质应符合现行国家标准的规定。厚度不应小于 50mm，两端应各设直径为 4mm 的镀锌钢丝箍两道。竹脚手板宜采纳由毛竹或楠竹制作的竹串片板、竹笆板。1.1 外脚手架本工程外脚手采纳落地脚手架。1.1.1 一般规定外脚手立杆横距 1.2m,纵距 2.0m，且＜50mm，步距为 1.8m。搭设时的技术要求，允许偏差要求见下表：项次项目技术要求允许偏差(mm)检查方法1地基基础表面坚实平整观察排水不积水垫板不晃动底座不滑动不沉降-102立杆垂直度最后验收垂直度20 〜80m± 1用经纬仪或吊线和卷尺下列脚手架允许水平偏差(mm )搭设中检查偏差的高度(m)总高度50m40m20mH= 2H=10H=20H=30H=40H=50±7±20±40±60±80± 1±7±25±50±75± 1±7±50± 1中间档次用插入法。3间步 距±20钢板尺距立杆纵距±50立杆横距±204纵向水平杆高差一根杆的两端±20水平仪或水平尺同跨内两根纵向水平杆高差± 105双排脚手架横向水平杆外伸长度偏差外伸 5mm-50钢板尺6扣件安装主节点处各扣件中心点相互距离a<150mm钢板尺同步立杆上两个相隔对接扣件的高差a < 5mm钢卷尺立杆上的对接扣件至主节点的距离a1mml> 2mm（l 为搭接接长度）卷尺操作工艺：① 、施工流程：安装型钢挑梁 T 竖立杆 T 搭设水平杆 T 设置剪刀撑、斜杆和连墙件 T铺脚手板 T 搭挡脚板和栏杆。② 、每根钢管的固定扣件不应少于 2 个。③ 、脚手架必须配合施工进度搭设，一次搭设高度不得超过连墙件以上二步。④ 、垫板应准确地放在定位线上，木垫板长度不宜小于 2 跨，厚度不宜小于 50mm，也可采纳槽钢。⑤ 、搭设立杆应符合下列要求：A、外径不同的钢管不得混合使用，钢管与竹、木不得混合使用。B、脚手架必须设置纵、横向扫地杆。立杆...
