脚手架工程施工方案3

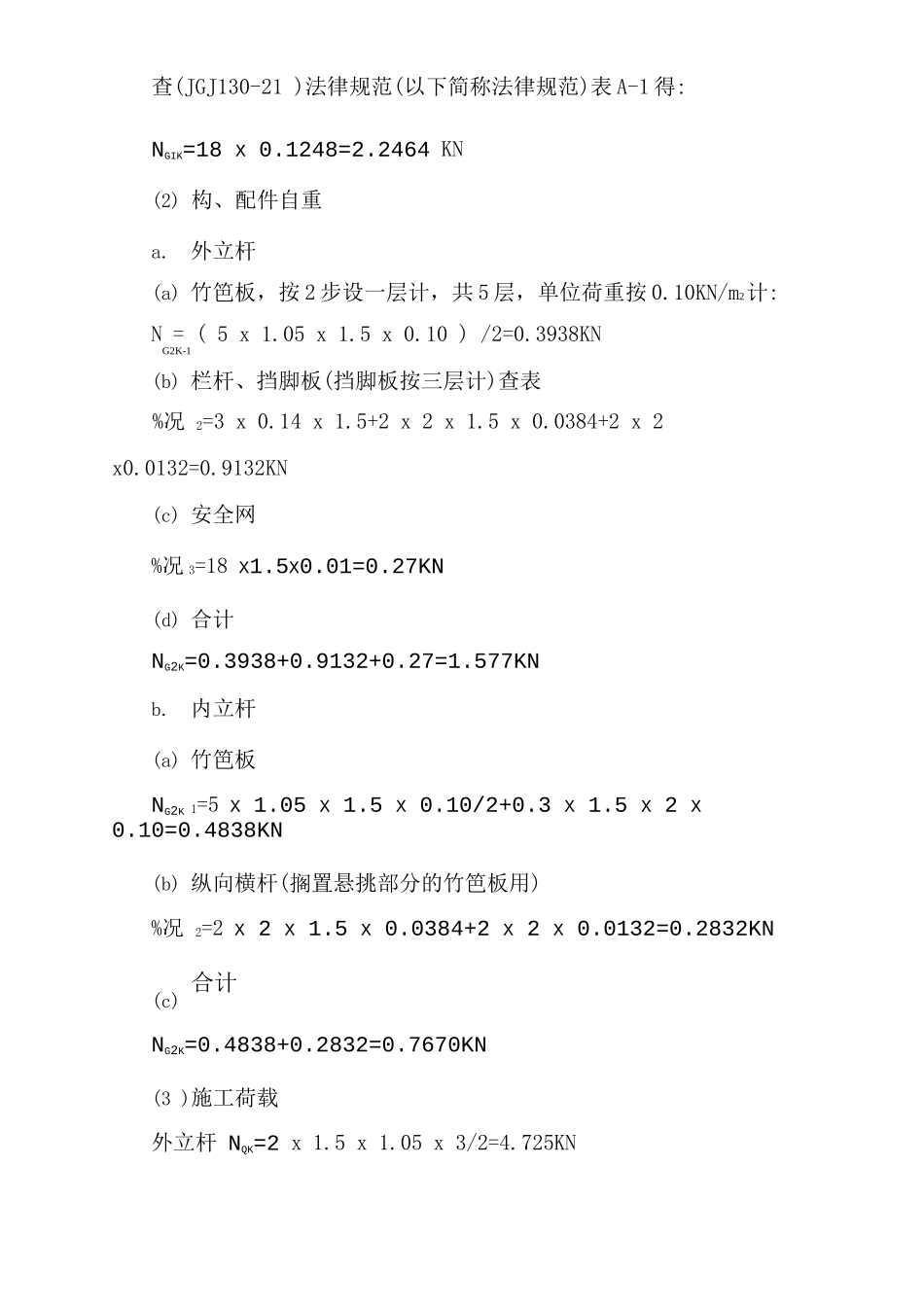

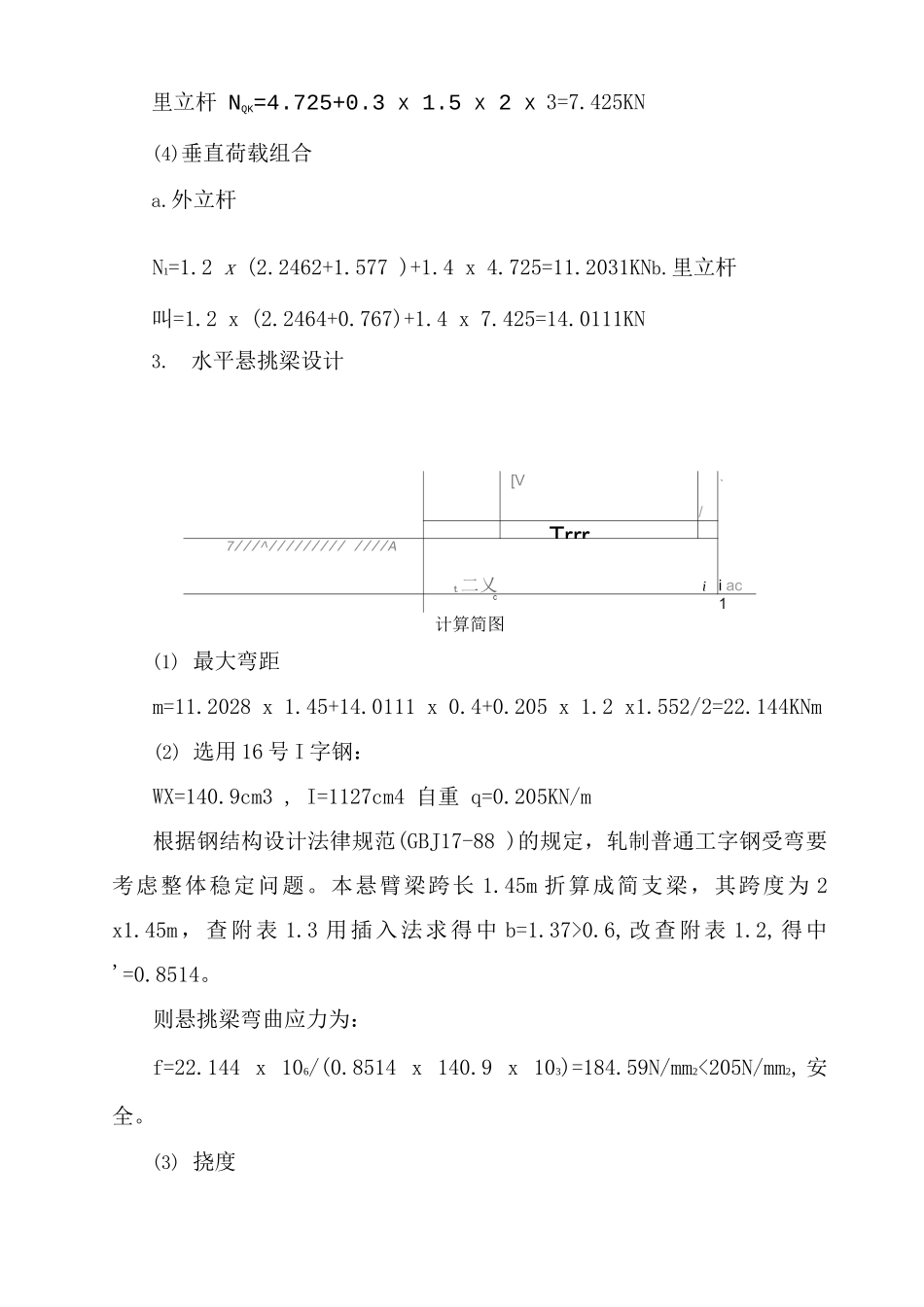

脚手架工程施工方案根据工程具体情况并考虑安全、有用、施工方便、节约费用等原则，本工程外墙脚手架采纳巾 48x3.5 扣件式附着于主体结构的工字钢梁支撑的悬挑式钢管脚手架。整个扣件式钢管脚手架的设计与施工，将完全遵照国家行业标准《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-21 )执行。根据本工程开盘要求，工字钢梁将埋设开盘区所有单体建筑的 4 层顶部。另外按计算的高度进行分段悬挑。外墙挑架的设计1. 搭设方式与主要参数脚手架用巾 48 x 3.5 钢管和扣件搭设成双排架，其横距为 1.05m,纵距为 1.5m，步距为 1.8m;脚手架立杆下部支承在用 16 号工字钢制作的水平悬挑梁上。脚手架搭设高度共 10 步，计 18m 高；里立杆离墙面 0.4m;每 2 步设一个竹笆板；施工作业层按 2 层计，每层活荷载为 3KN/m2，作业层设栏杆和挡脚板；脚手架外立杆里侧挂密目安全网封闭施工；剪刀撑应在外侧立面整个长度与高度上连续设置；其他搭设要求遵照 JGJ130-21 执行。2. 荷载取值与组合(1) 脚手架结构自重(包括立杆、纵、横水平杆、剪刀撑、横向斜撑和扣件)：查(JGJ130-21 )法律规范(以下简称法律规范)表 A-1 得:NGIK=18 X 0.1248=2.2464 KN(2) 构、配件自重a.外立杆(a) 竹笆板，按 2 步设一层计，共 5 层，单位荷重按 0.10KN/m2计:N = ( 5 x 1.05 x 1.5 x 0.10 ) /2=0.3938KNG2K-1(b) 栏杆、挡脚板(挡脚板按三层计)查表%况 2=3 x 0.14 x 1.5+2 x 2 x 1.5 x 0.0384+2 x 2 x0.0132=0.9132KN(c) 安全网%况 3=18 X1.5X0.01=0.27KN(d) 合计NG2K=0.3938+0.9132+0.27=1.577KNb.内立杆(a) 竹笆板NG2K 1=5 X 1.05 X 1.5 X 0.10/2+0.3 X 1.5 X 2 X 0.10=0.4838KN(b) 纵向横杆(搁置悬挑部分的竹笆板用)%况 2=2 X 2 X 1.5 X 0.0384+2 X 2 X 0.0132=0.2832KN(c) 合计NG2K=0.4838+0.2832=0.7670KN(3 )施工荷载外立杆 NQK=2 x 1.5 x 1.05 x 3/2=4.725KN里立杆 NQK=4.725+0.3 X 1.5 X 2 X 3=7.425KN(4)垂直荷载组合a.外立杆N1=1.2 x (2.2462+1.577 )+1.4 x 4.725=11.2031KNb.里立杆叫=1.2 x (2.2464+0.767)+1.4 x 7.425=14.0111KN3.水平悬挑梁设计[V/、Trrr7///^///////// ////A t二乂i i acC1计算简图(1) 最大弯距m=11.2028 x 1.45+14.0111 x 0.4+0.205 x 1.2 x1.552/2=22.144KNm(2) 选用 16 号 I 字钢：WX=140.9cm3 ...
