脚手架工程施工方案5

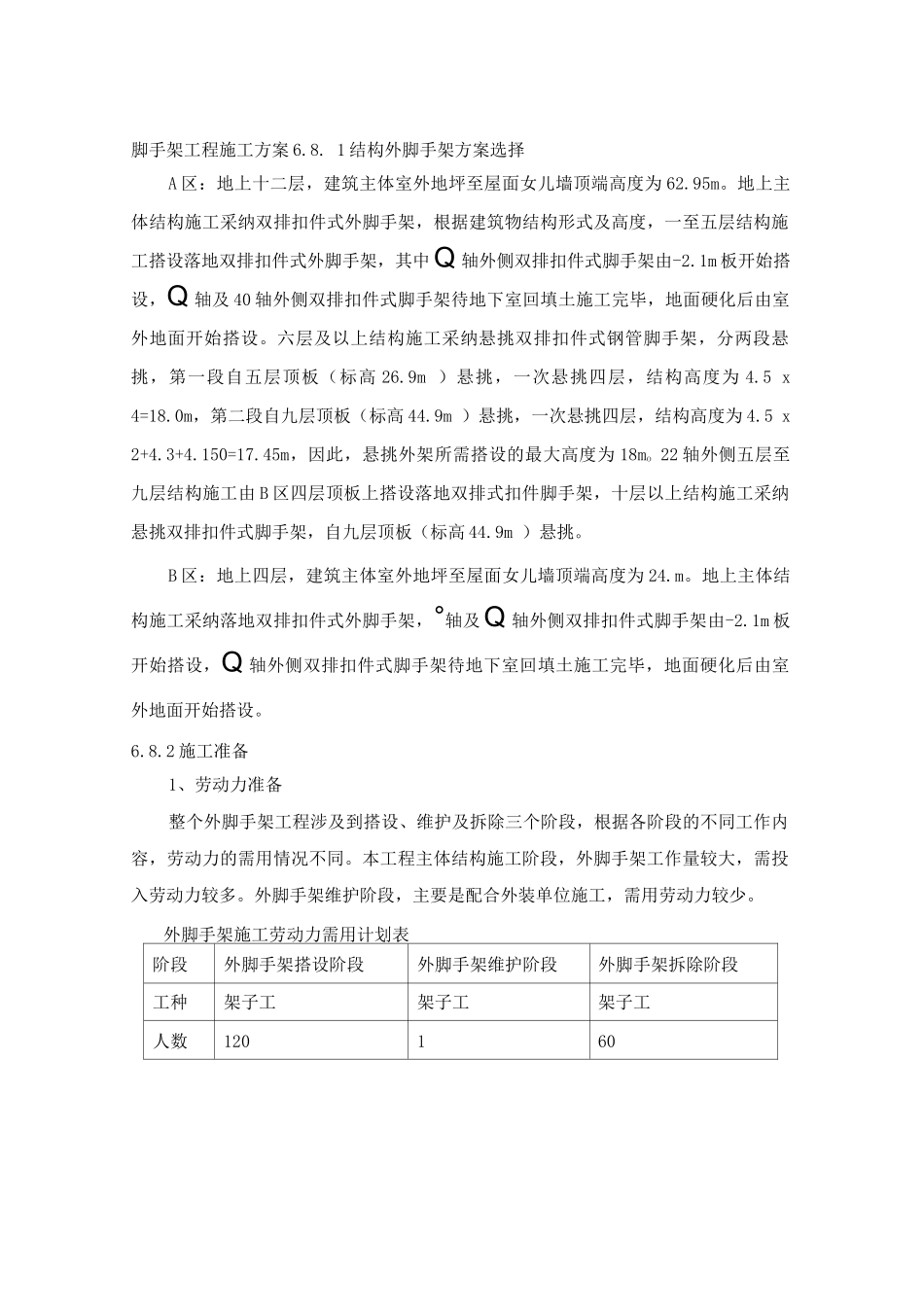

脚手架工程施工方案 6.8. 1 结构外脚手架方案选择A 区：地上十二层，建筑主体室外地坪至屋面女儿墙顶端高度为 62.95m。地上主体结构施工采纳双排扣件式外脚手架，根据建筑物结构形式及高度，一至五层结构施工搭设落地双排扣件式外脚手架，其中Q 轴外侧双排扣件式脚手架由-2.1m 板开始搭设，Q 轴及 40 轴外侧双排扣件式脚手架待地下室回填土施工完毕，地面硬化后由室外地面开始搭设。六层及以上结构施工采纳悬挑双排扣件式钢管脚手架，分两段悬挑，第一段自五层顶板（标高 26.9m ）悬挑，一次悬挑四层，结构高度为 4.5 x 4=18.0m，第二段自九层顶板（标高 44.9m ）悬挑，一次悬挑四层，结构高度为 4.5 x 2+4.3+4.150=17.45m，因此，悬挑外架所需搭设的最大高度为 18mo 22 轴外侧五层至九层结构施工由 B 区四层顶板上搭设落地双排式扣件脚手架，十层以上结构施工采纳悬挑双排扣件式脚手架，自九层顶板（标高 44.9m ）悬挑。B 区：地上四层，建筑主体室外地坪至屋面女儿墙顶端高度为 24.m。地上主体结构施工采纳落地双排扣件式外脚手架，°轴及Q 轴外侧双排扣件式脚手架由-2.1m 板开始搭设，Q 轴外侧双排扣件式脚手架待地下室回填土施工完毕，地面硬化后由室外地面开始搭设。6.8.2 施工准备1、劳动力准备整个外脚手架工程涉及到搭设、维护及拆除三个阶段，根据各阶段的不同工作内容，劳动力的需用情况不同。本工程主体结构施工阶段，外脚手架工作量较大，需投入劳动力较多。外脚手架维护阶段，主要是配合外装单位施工，需用劳动力较少。外脚手架施工劳动力需用计划表阶段外脚手架搭设阶段外脚手架维护阶段外脚手架拆除阶段工种架子工架子工架子工人数120160工作内容外脚手架搭设，悬挂安全网，铺设跳板，进行层间封闭，外脚手架上垃圾及杂物的清理外脚手架的日常围护，配合外装单位做好外脚手架的修改，及时清理外脚手架上垃圾及杂物拆除外脚手架及悬挑钢管，将所有材料运至指定堆场，清理外脚手架拆除范围内的所有垃圾及杂物2、材料准备(1)钢管1) 脚手架钢管应使用价格合格的焊接钢管。2) 钢管应为力学性能适中的 Q235 钢，其力学性质应符合国家现行标准《碳素结构钢》(GB/T7-26)中 Q235A 钢的规定。3)钢管的截面尺寸应为外径 48.3mm，壁厚 3.6mm。用于立杆、纵向水平杆、剪刀撑和斜杆的钢管长度为 4〜6m。用于横向水平杆的钢管长度为 1.5m。4)钢管质量的检验要求。钢管质量检验要求项次检查项目验收要求...
