脚手架搭设方案

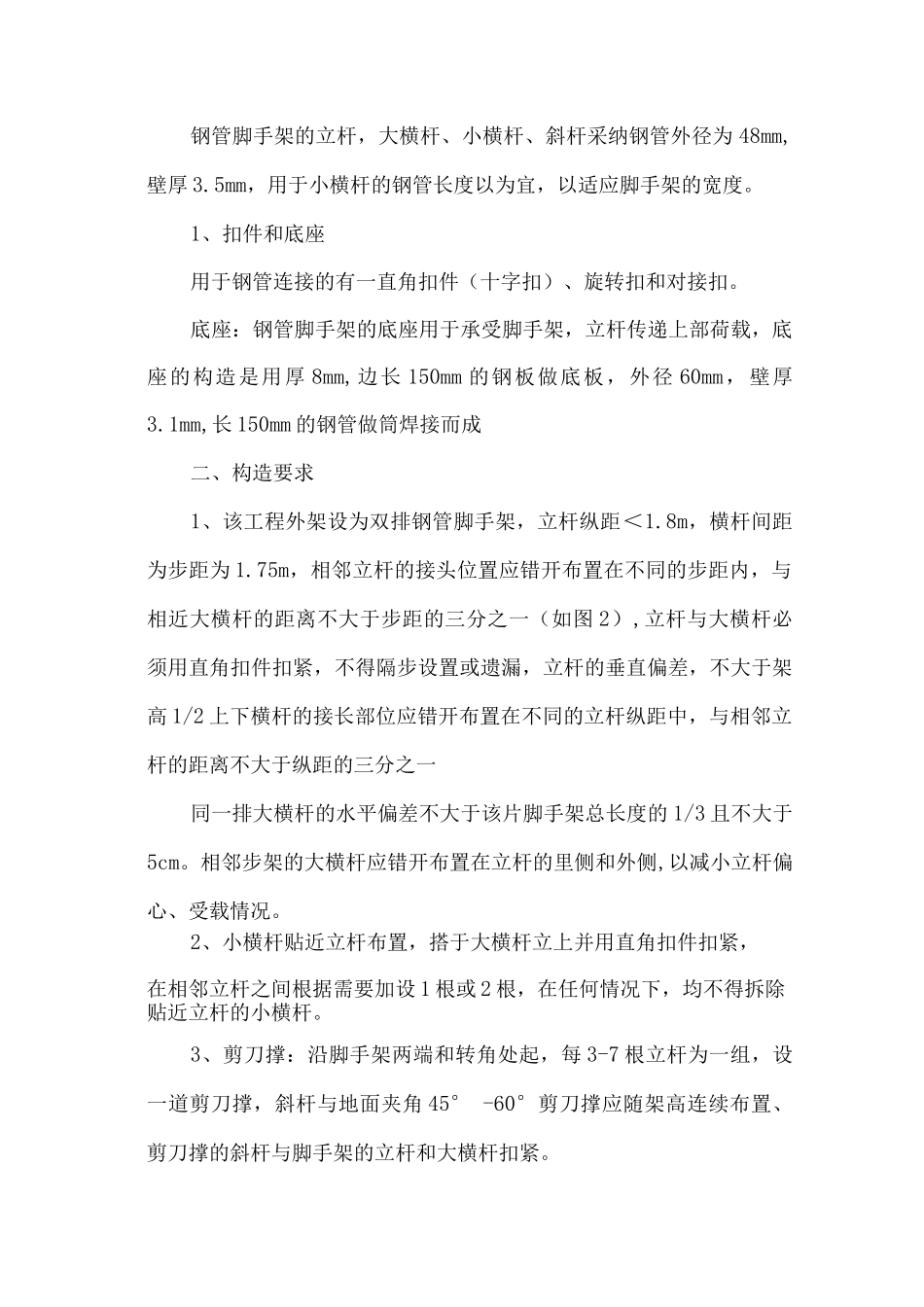

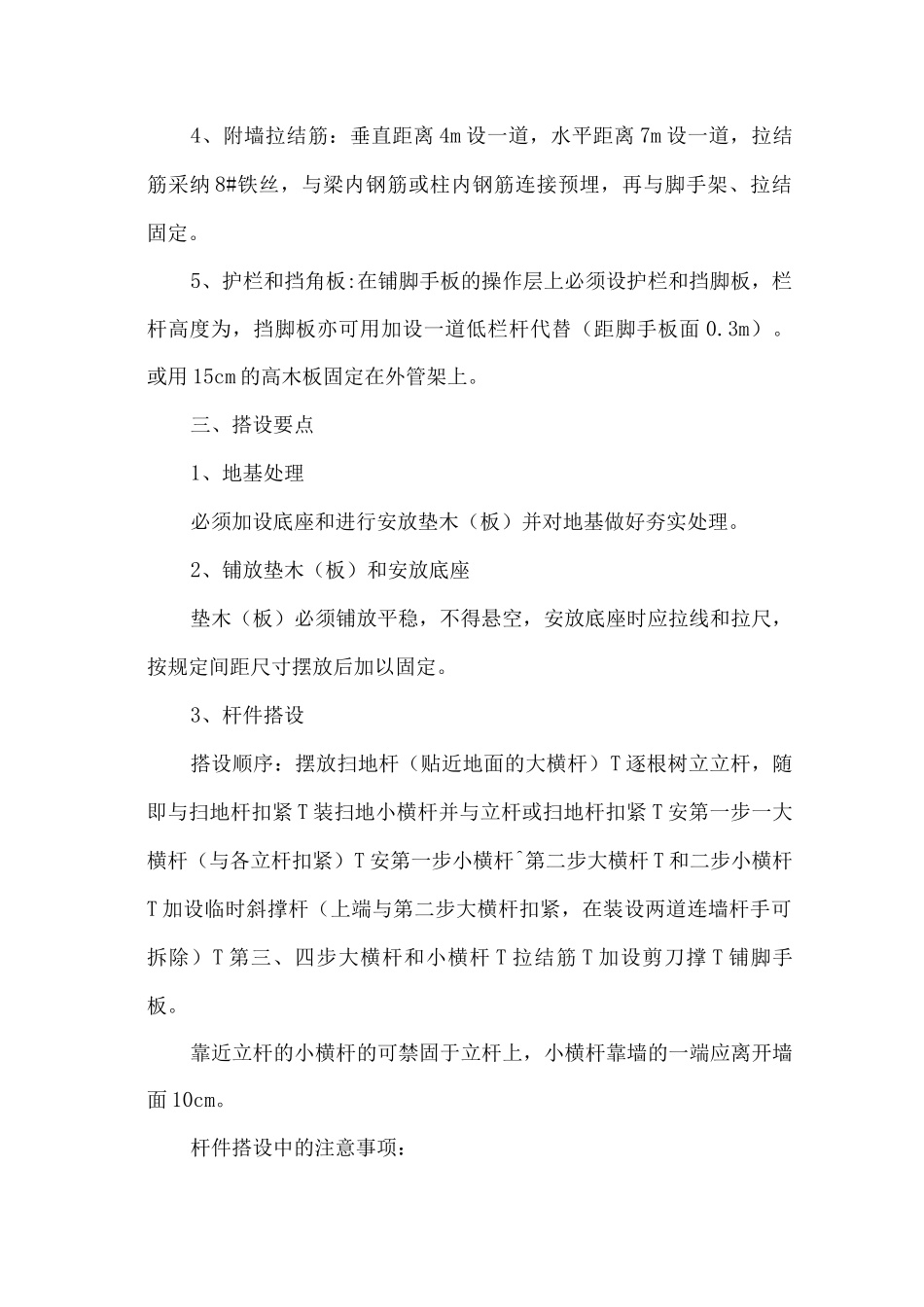

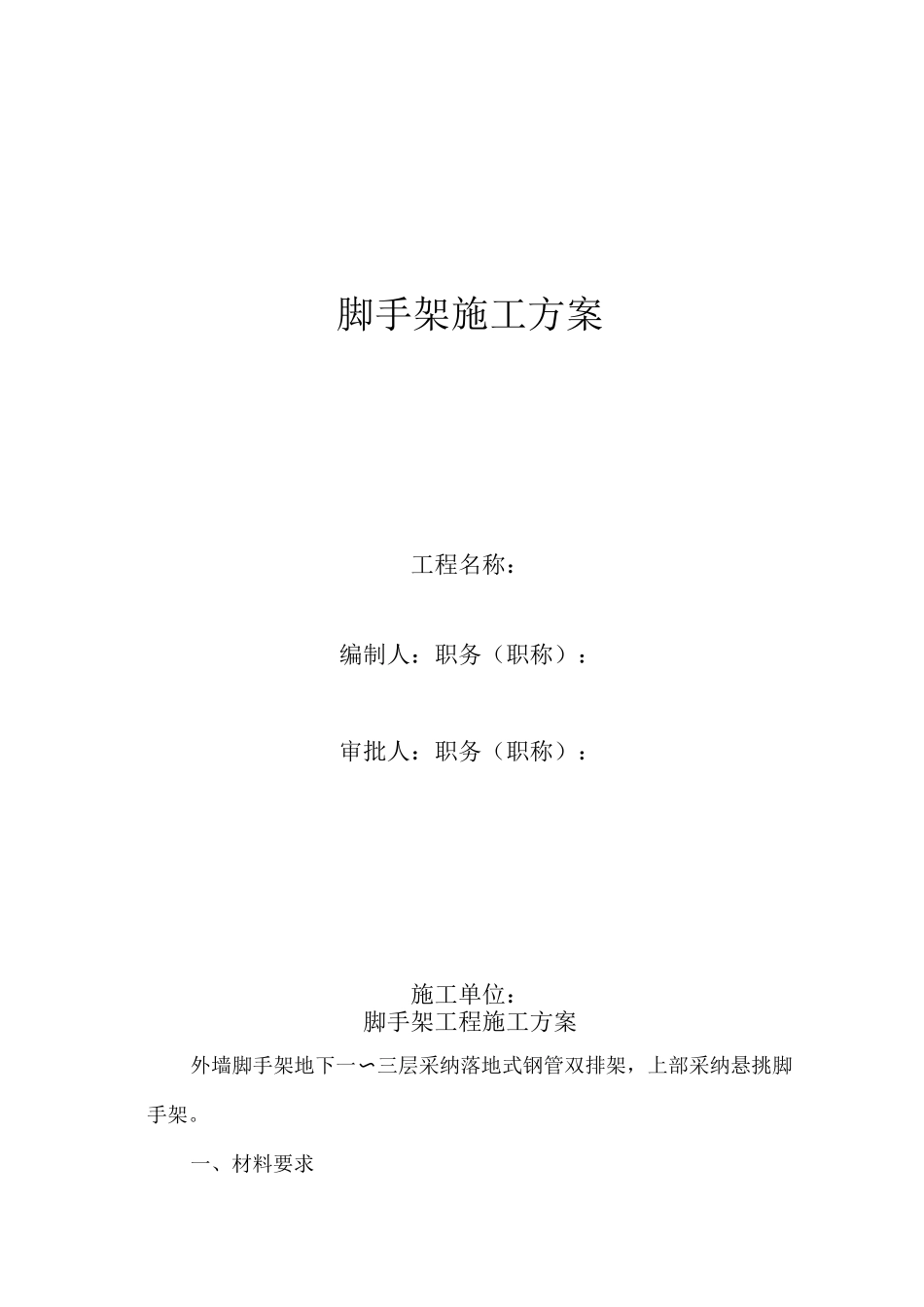

脚手架施工方案工程名称：编制人：职务（职称）：审批人：职务（职称）：施工单位：脚手架工程施工方案外墙脚手架地下一三层采纳落地式钢管双排架，上部采纳悬挑脚〜手架。一、材料要求钢管脚手架的立杆，大横杆、小横杆、斜杆采纳钢管外径为 48mm,壁厚 3.5mm，用于小横杆的钢管长度以为宜，以适应脚手架的宽度。1、扣件和底座用于钢管连接的有一直角扣件（十字扣）、旋转扣和对接扣。底座：钢管脚手架的底座用于承受脚手架，立杆传递上部荷载，底座的构造是用厚 8mm,边长 150mm 的钢板做底板，外径 60mm，壁厚3.1mm,长 150mm 的钢管做筒焊接而成二、构造要求1、该工程外架设为双排钢管脚手架，立杆纵距＜1.8m，横杆间距为步距为 1.75m，相邻立杆的接头位置应错开布置在不同的步距内，与相近大横杆的距离不大于步距的三分之一（如图 2）,立杆与大横杆必须用直角扣件扣紧，不得隔步设置或遗漏，立杆的垂直偏差，不大于架高 1/2 上下横杆的接长部位应错开布置在不同的立杆纵距中，与相邻立杆的距离不大于纵距的三分之一同一排大横杆的水平偏差不大于该片脚手架总长度的 1/3 且不大于5cm。相邻步架的大横杆应错开布置在立杆的里侧和外侧,以减小立杆偏心、受载情况。2、小横杆贴近立杆布置，搭于大横杆立上并用直角扣件扣紧，在相邻立杆之间根据需要加设 1 根或 2 根，在任何情况下，均不得拆除贴近立杆的小横杆。3、剪刀撑：沿脚手架两端和转角处起，每 3-7 根立杆为一组，设一道剪刀撑，斜杆与地面夹角 45° -60°剪刀撑应随架高连续布置、剪刀撑的斜杆与脚手架的立杆和大横杆扣紧。4、附墙拉结筋：垂直距离 4m 设一道，水平距离 7m 设一道，拉结筋采纳 8#铁丝，与梁内钢筋或柱内钢筋连接预埋，再与脚手架、拉结固定。5、护栏和挡角板:在铺脚手板的操作层上必须设护栏和挡脚板，栏杆高度为，挡脚板亦可用加设一道低栏杆代替（距脚手板面 0.3m）。或用 15cm 的高木板固定在外管架上。三、搭设要点1、地基处理必须加设底座和进行安放垫木（板）并对地基做好夯实处理。2、铺放垫木（板）和安放底座垫木（板）必须铺放平稳，不得悬空，安放底座时应拉线和拉尺，按规定间距尺寸摆放后加以固定。3、杆件搭设搭设顺序：摆放扫地杆（贴近地面的大横杆）T 逐根树立立杆，随即与扫地杆扣紧 T 装扫地小横杆并与立杆或扫地杆扣紧 T 安第一步一大横杆（与各立杆扣紧）T 安第一步小横杆^第二步大横杆 T 和二步小横杆T 加设...
