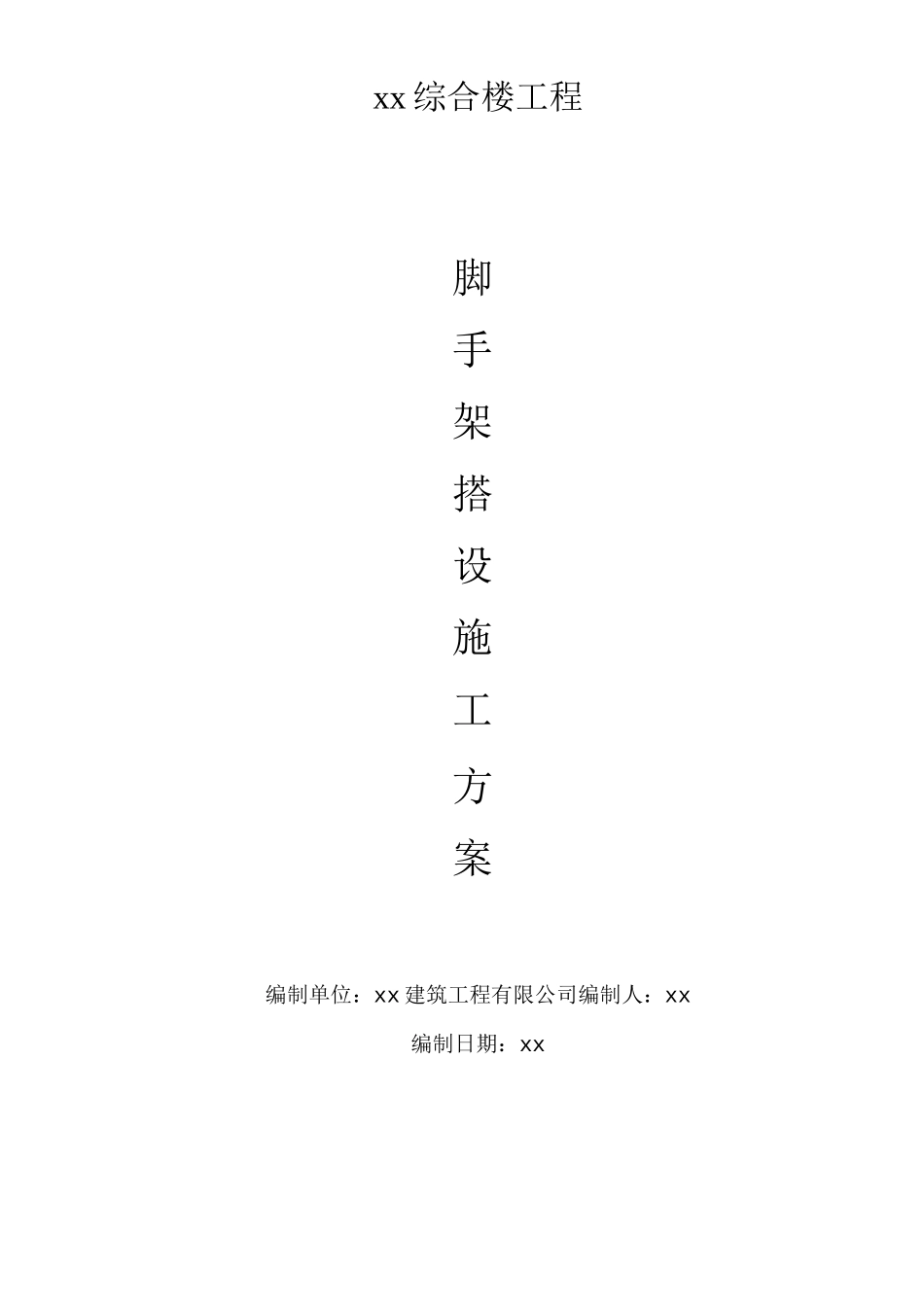

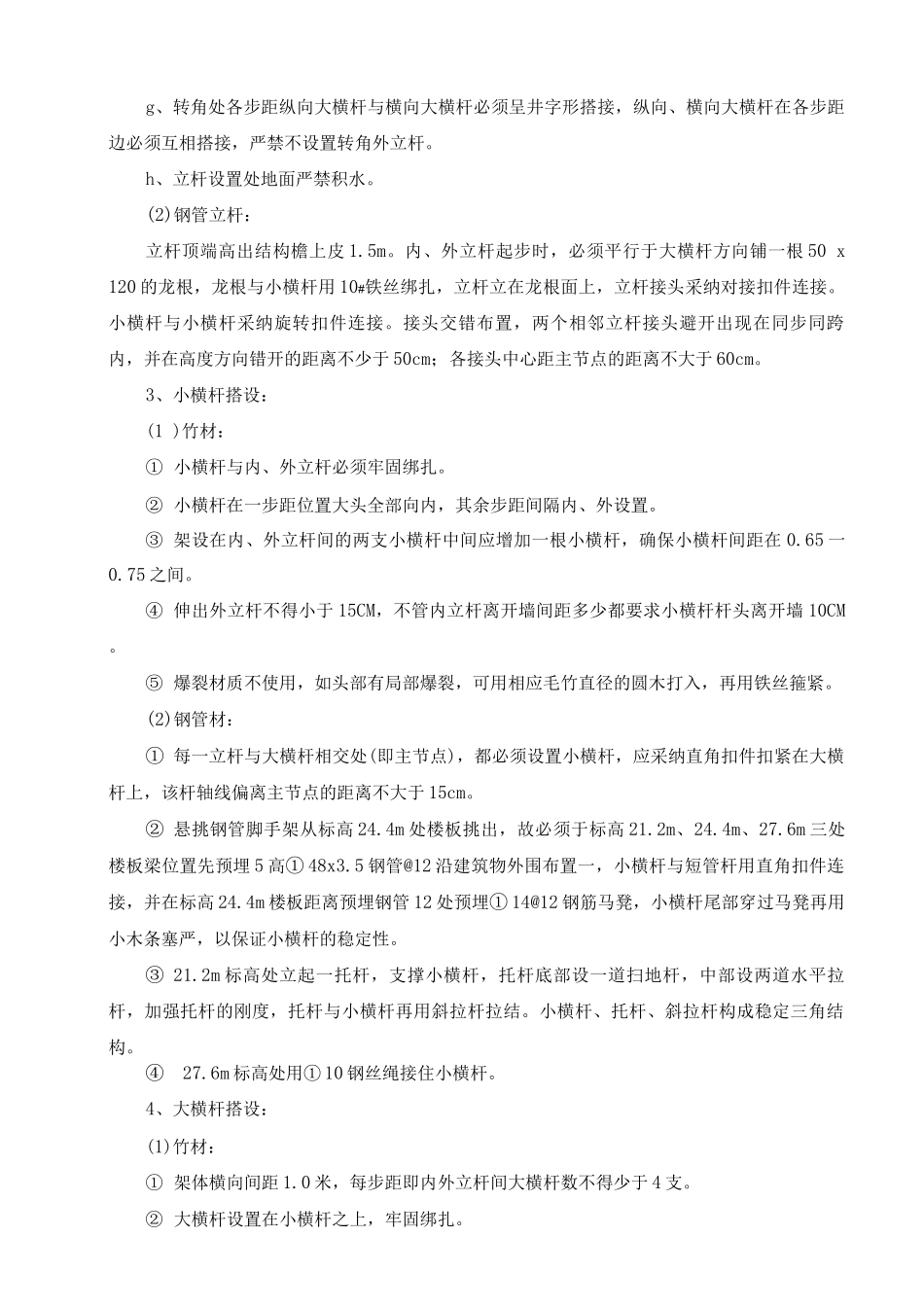

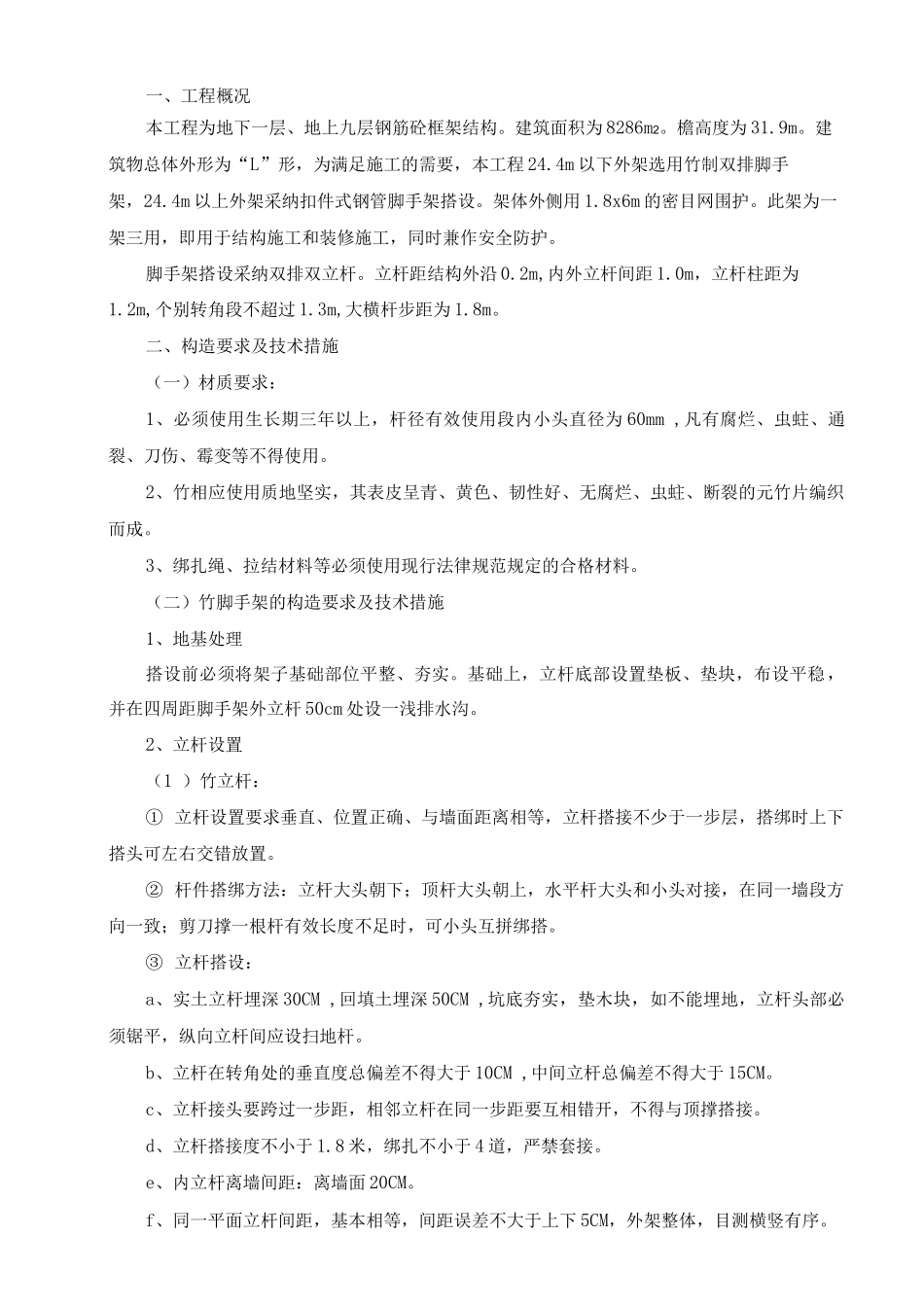

xx 综合楼工程脚手架搭设施工方案编制单位：xx 建筑工程有限公司编制人：xx编制日期：xx一、工程概况本工程为地下一层、地上九层钢筋砼框架结构。建筑面积为 8286m2。檐高度为 31.9m。建筑物总体外形为“L”形，为满足施工的需要，本工程 24.4m 以下外架选用竹制双排脚手架，24.4m 以上外架采纳扣件式钢管脚手架搭设。架体外侧用 1.8x6m 的密目网围护。此架为一架三用，即用于结构施工和装修施工，同时兼作安全防护。脚手架搭设采纳双排双立杆。立杆距结构外沿 0.2m,内外立杆间距 1.0m，立杆柱距为1.2m,个别转角段不超过 1.3m,大横杆步距为 1.8m。二、构造要求及技术措施（一）材质要求：1、必须使用生长期三年以上，杆径有效使用段内小头直径为 60mm ,凡有腐烂、虫蛀、通裂、刀伤、霉变等不得使用。2、竹相应使用质地坚实，其表皮呈青、黄色、韧性好、无腐烂、虫蛀、断裂的元竹片编织而成。3、绑扎绳、拉结材料等必须使用现行法律规范规定的合格材料。（二）竹脚手架的构造要求及技术措施1、地基处理搭设前必须将架子基础部位平整、夯实。基础上，立杆底部设置垫板、垫块，布设平稳，并在四周距脚手架外立杆 50cm 处设一浅排水沟。2、立杆设置（1 ）竹立杆：① 立杆设置要求垂直、位置正确、与墙面距离相等，立杆搭接不少于一步层，搭绑时上下搭头可左右交错放置。② 杆件搭绑方法：立杆大头朝下；顶杆大头朝上，水平杆大头和小头对接，在同一墙段方向一致；剪刀撑一根杆有效长度不足时，可小头互拼绑搭。③ 立杆搭设：a、实土立杆埋深 30CM ,回填土埋深 50CM ,坑底夯实，垫木块，如不能埋地，立杆头部必须锯平，纵向立杆间应设扫地杆。b、立杆在转角处的垂直度总偏差不得大于 10CM ,中间立杆总偏差不得大于 15CM。c、立杆接头要跨过一步距，相邻立杆在同一步距要互相错开，不得与顶撑搭接。d、立杆搭接度不小于 1.8 米，绑扎不小于 4 道，严禁套接。e、内立杆离墙间距：离墙面 20CM。f、同一平面立杆间距，基本相等，间距误差不大于上下 5CM，外架整体，目测横竖有序。g、转角处各步距纵向大横杆与横向大横杆必须呈井字形搭接，纵向、横向大横杆在各步距边必须互相搭接，严禁不设置转角外立杆。h、立杆设置处地面严禁积水。(2)钢管立杆：立杆顶端高出结构檐上皮 1.5m。内、外立杆起步时，必须平行于大横杆方向铺一根 50 x 120 的龙根，龙根与小横杆用 10#铁丝绑扎，立杆立在龙根面上，立杆接头采纳对接...
