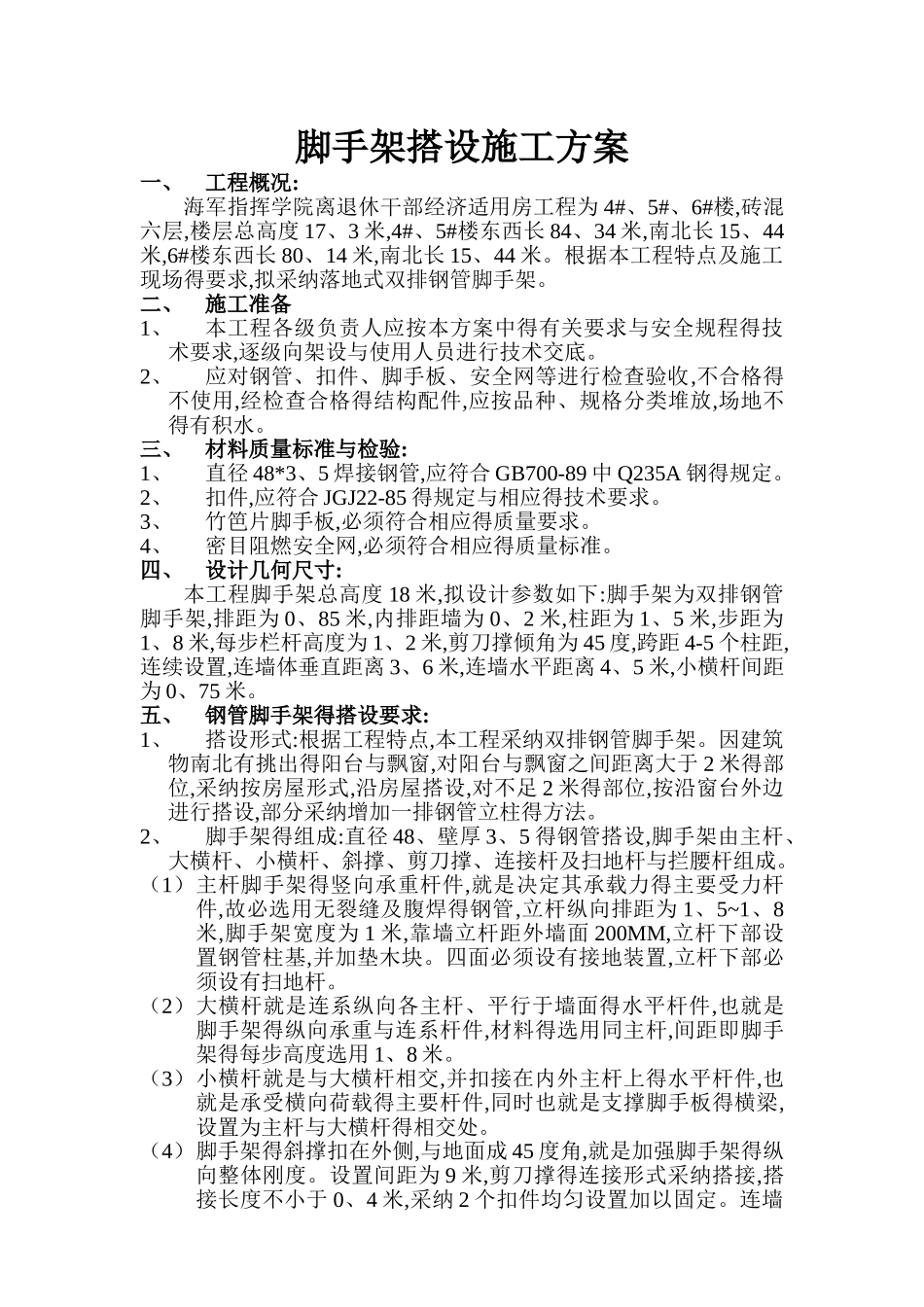

脚手架搭设施工方案一、工程概况:海军指挥学院离退休干部经济适用房工程为 4#、5#、6#楼,砖混六层,楼层总高度 17、3 米,4#、5#楼东西长 84、34 米,南北长 15、44米,6#楼东西长 80、14 米,南北长 15、44 米。根据本工程特点及施工现场得要求,拟采纳落地式双排钢管脚手架。二、施工准备1、本工程各级负责人应按本方案中得有关要求与安全规程得技术要求,逐级向架设与使用人员进行技术交底。2、应对钢管、扣件、脚手板、安全网等进行检查验收,不合格得不使用,经检查合格得结构配件,应按品种、规格分类堆放,场地不得有积水。三、材料质量标准与检验:1、直径 48*3、5 焊接钢管,应符合 GB700-89 中 Q235A 钢得规定。2、扣件,应符合 JGJ22-85 得规定与相应得技术要求。3、竹笆片脚手板,必须符合相应得质量要求。4、密目阻燃安全网,必须符合相应得质量标准。四、设计几何尺寸:本工程脚手架总高度 18 米,拟设计参数如下:脚手架为双排钢管脚手架,排距为 0、85 米,内排距墙为 0、2 米,柱距为 1、5 米,步距为1、8 米,每步栏杆高度为 1、2 米,剪刀撑倾角为 45 度,跨距 4-5 个柱距,连续设置,连墙体垂直距离 3、6 米,连墙水平距离 4、5 米,小横杆间距为 0、75 米。五、钢管脚手架得搭设要求:1、搭设形式:根据工程特点,本工程采纳双排钢管脚手架。因建筑物南北有挑出得阳台与飘窗,对阳台与飘窗之间距离大于 2 米得部位,采纳按房屋形式,沿房屋搭设,对不足 2 米得部位,按沿窗台外边进行搭设,部分采纳增加一排钢管立柱得方法。2、脚手架得组成:直径 48、壁厚 3、5 得钢管搭设,脚手架由主杆、大横杆、小横杆、斜撑、剪刀撑、连接杆及扫地杆与拦腰杆组成。（1）主杆脚手架得竖向承重杆件,就是决定其承载力得主要受力杆件,故必选用无裂缝及腹焊得钢管,立杆纵向排距为 1、5~1、8米,脚手架宽度为 1 米,靠墙立杆距外墙面 200MM,立杆下部设置钢管柱基,并加垫木块。四面必须设有接地装置,立杆下部必须设有扫地杆。（2）大横杆就是连系纵向各主杆、平行于墙面得水平杆件,也就是脚手架得纵向承重与连系杆件,材料得选用同主杆,间距即脚手架得每步高度选用 1、8 米。（3）小横杆就是与大横杆相交,并扣接在内外主杆上得水平杆件,也就是承受横向荷载得主要杆件,同时也就是支撑脚手板得横梁,设置为主杆与大横杆得相交处。（4）脚手架得斜撑扣在外侧,与地面成 45 度角,就是加强脚手架得纵向整体刚度。设置间距为 9 米,剪刀撑得...
