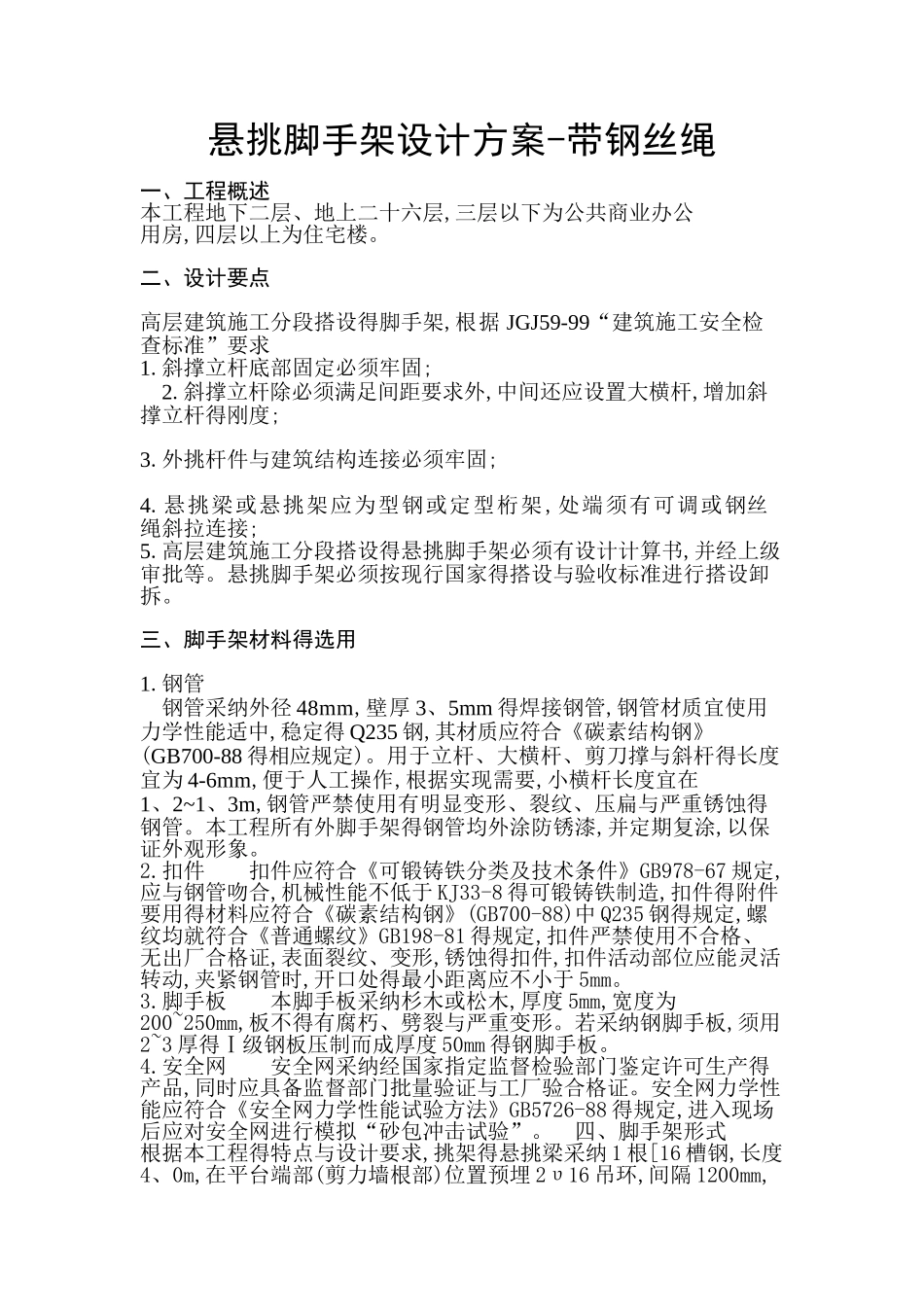

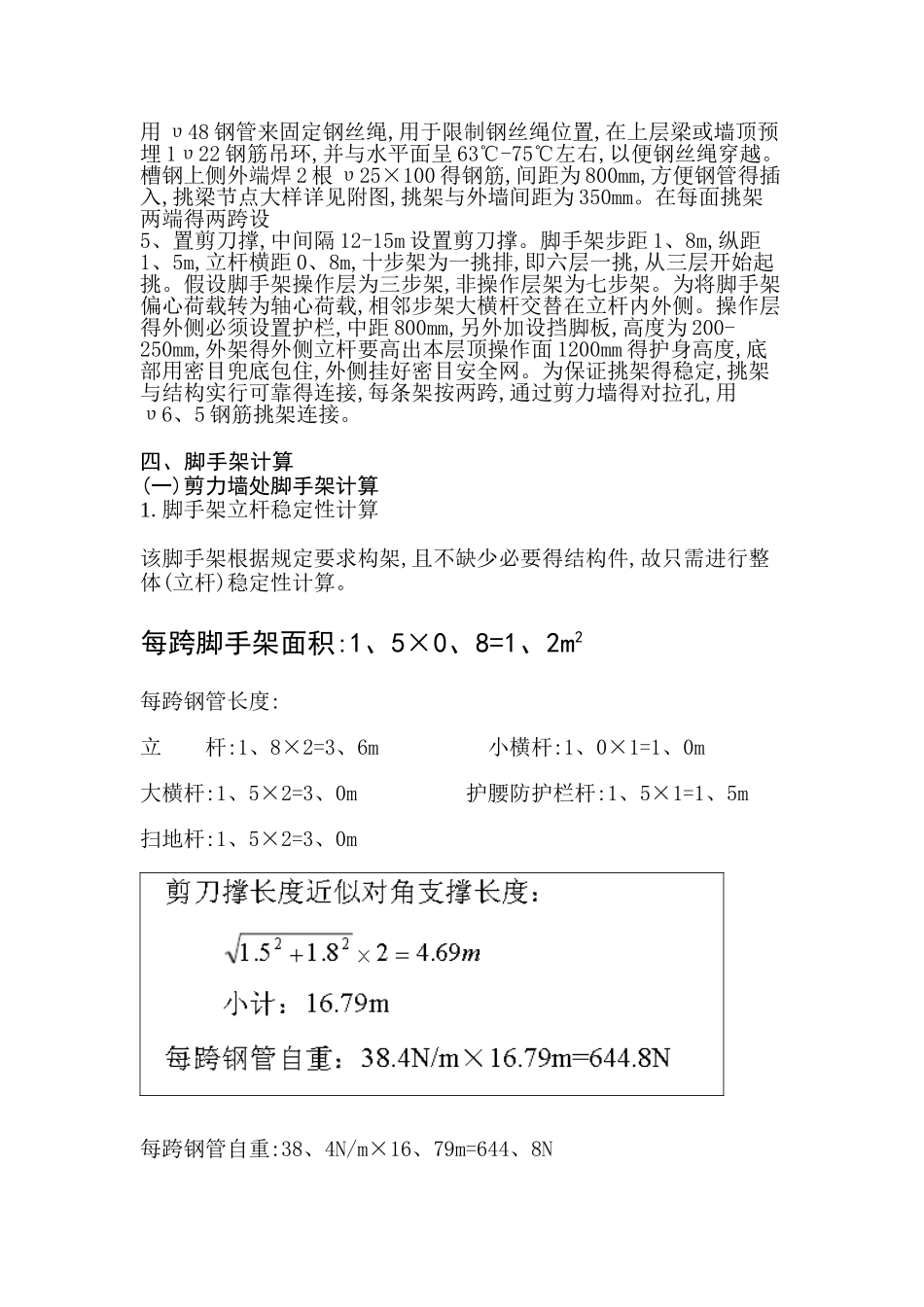

悬挑脚手架设计方案-带钢丝绳一、工程概述本工程地下二层、地上二十六层,三层以下为公共商业办公用房,四层以上为住宅楼。 二、设计要点 高层建筑施工分段搭设得脚手架,根据 JGJ59-99“建筑施工安全检查标准”要求1.斜撑立杆底部固定必须牢固; 2.斜撑立杆除必须满足间距要求外,中间还应设置大横杆,增加斜撑立杆得刚度; 3.外挑杆件与建筑结构连接必须牢固; 4.悬挑梁或悬挑架应为型钢或定型桁架,处端须有可调或钢丝绳斜拉连接;5.高层建筑施工分段搭设得悬挑脚手架必须有设计计算书,并经上级审批等。悬挑脚手架必须按现行国家得搭设与验收标准进行搭设卸拆。 三、脚手架材料得选用 1.钢管 钢管采纳外径 48mm,壁厚 3、5mm 得焊接钢管,钢管材质宜使用力学性能适中,稳定得 Q235 钢,其材质应符合《碳素结构钢》(GB700-88 得相应规定)。用于立杆、大横杆、剪刀撑与斜杆得长度宜为 4-6mm,便于人工操作,根据实现需要,小横杆长度宜在1、2~1、3m,钢管严禁使用有明显变形、裂纹、压扁与严重锈蚀得钢管。本工程所有外脚手架得钢管均外涂防锈漆,并定期复涂,以保证外观形象。 2.扣件 扣件应符合《可锻铸铁分类及技术条件》GB978-67 规定,应与钢管吻合,机械性能不低于 KJ33-8 得可锻铸铁制造,扣件得附件要用得材料应符合《碳素结构钢》(GB700-88)中 Q235 钢得规定,螺纹均就符合《普通螺纹》GB198-81 得规定,扣件严禁使用不合格、无出厂合格证,表面裂纹、变形,锈蚀得扣件,扣件活动部位应能灵活转动,夹紧钢管时,开口处得最小距离应不小于 5mm。 3.脚手板 本脚手板采纳杉木或松木,厚度 5mm,宽度为200~250mm,板不得有腐朽、劈裂与严重变形。若采纳钢脚手板,须用2~3 厚得Ⅰ级钢板压制而成厚度 50mm 得钢脚手板。 4.安全网 安全网采纳经国家指定监督检验部门鉴定许可生产得产品,同时应具备监督部门批量验证与工厂验合格证。安全网力学性能应符合《安全网力学性能试验方法》GB5726-88 得规定,进入现场后应对安全网进行模拟“砂包冲击试验”。 四、脚手架形式 根据本工程得特点与设计要求,挑架得悬挑梁采纳 1 根[16 槽钢,长度4、0m,在平台端部(剪力墙根部)位置预埋 2υ16 吊环,间隔 1200mm,用 υ48 钢管来固定钢丝绳,用于限制钢丝绳位置,在上层梁或墙顶预埋 1υ22 钢筋吊环,并与水平面呈 63℃-75℃左右,以便钢丝绳穿越。槽钢上侧外端焊 2 根 υ25×100 得钢筋,间距为 800mm,方便钢管得插入,挑梁节点大样详见附图,挑架与...
