脚手架施工作业指导书

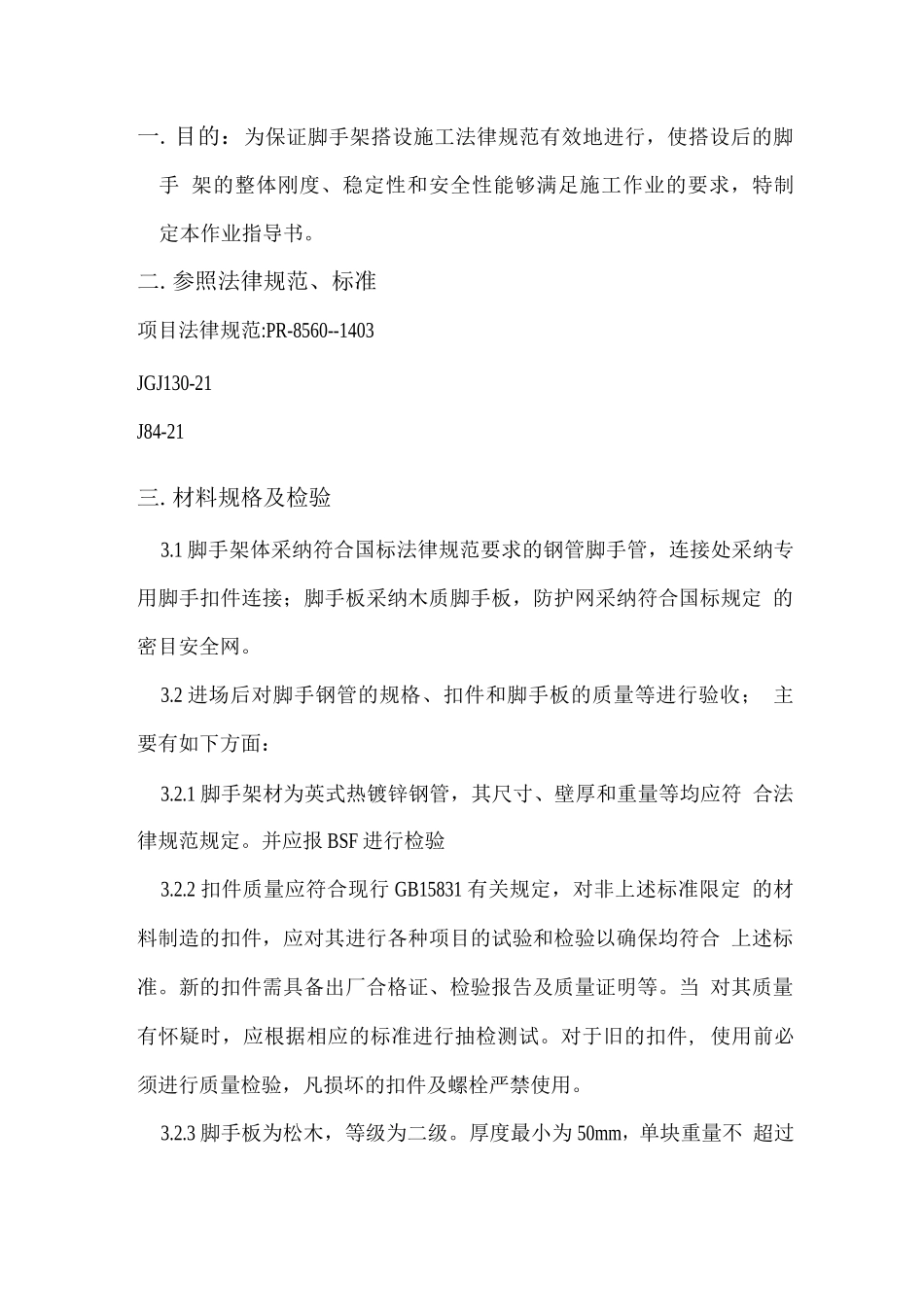

一.目的：为保证脚手架搭设施工法律规范有效地进行，使搭设后的脚手 架的整体刚度、稳定性和安全性能够满足施工作业的要求，特制 定本作业指导书。二.参照法律规范、标准项目法律规范:PR-8560--1403JGJ130-21J84-21三.材料规格及检验3.1 脚手架体采纳符合国标法律规范要求的钢管脚手管，连接处采纳专 用脚手扣件连接；脚手板采纳木质脚手板，防护网采纳符合国标规定 的密目安全网。3.2 进场后对脚手钢管的规格、扣件和脚手板的质量等进行验收； 主要有如下方面：3.2.1 脚手架材为英式热镀锌钢管，其尺寸、壁厚和重量等均应符 合法律规范规定。并应报 BSF 进行检验3.2.2 扣件质量应符合现行 GB15831 有关规定，对非上述标准限定 的材料制造的扣件，应对其进行各种项目的试验和检验以确保均符合 上述标准。新的扣件需具备出厂合格证、检验报告及质量证明等。当 对其质量有怀疑时，应根据相应的标准进行抽检测试。对于旧的扣件, 使用前必须进行质量检验，凡损坏的扣件及螺栓严禁使用。3.2.3 脚手板为松木，等级为二级。厚度最小为 50mm，单块重量不 超过30Kg，板两端头设置直径 4mm 的镀锌铁线箍。木板宽度不小于2mm，腐朽的木板严禁使用，板疖直径大于 50mm 的木板不得使用。四.脚手架的搭设：4.1 基础处理：使用滑板床面做脚手架的基础支承脚手架底座。4.2 脚手架构架设置：4.2.构架尺寸要求：⑴ 两侧支架的搭设：东侧以滑板面做为脚手架的基础底座，西侧基础 用枕木支垫平整，采纳两排脚手架进行搭设。立杆纵向及横向的设置 间距分别为 1m、1.2m，步距 1.3m。外侧水平间距 2m 设置一道斜支 撑于地锚，水平间距 3m 设置一道剪刀撑，搭设高度为 10 m。。⑵ 满堂支架搭设：支架纵、横间距均为 60 厘米，扫地撑距底板 30 厘 米，竖向每隔 1 米设纵横连接杆，每隔 3 米设一道剪刀撑。边墙对拉 杆纵横间距均为 60 厘米，边墙模板外侧每隔 1.2 米设斜撑。4.2.2 连墙点的设置要求：⑴ 连墙点设置必须均匀分布，当连墙点的设置位置遇有预留洞、墙 体构件等时，应在近处补设，不得取消；在进行设置连墙件时，必须 保持脚手架立杆垂直，以避开产生不利的侧向变形；对在脚手架上部 末设置连墙点的自由高度不得大于 6m，连墙杆必须采纳刚性连接或 采纳柔性连接；连墙杆应设置在框架梁等具有较好抗水平力作用的结 构部位，其垂直距离不得大于 4m，也不得大于 3 个立杆步距，水平 距离应为 4....
