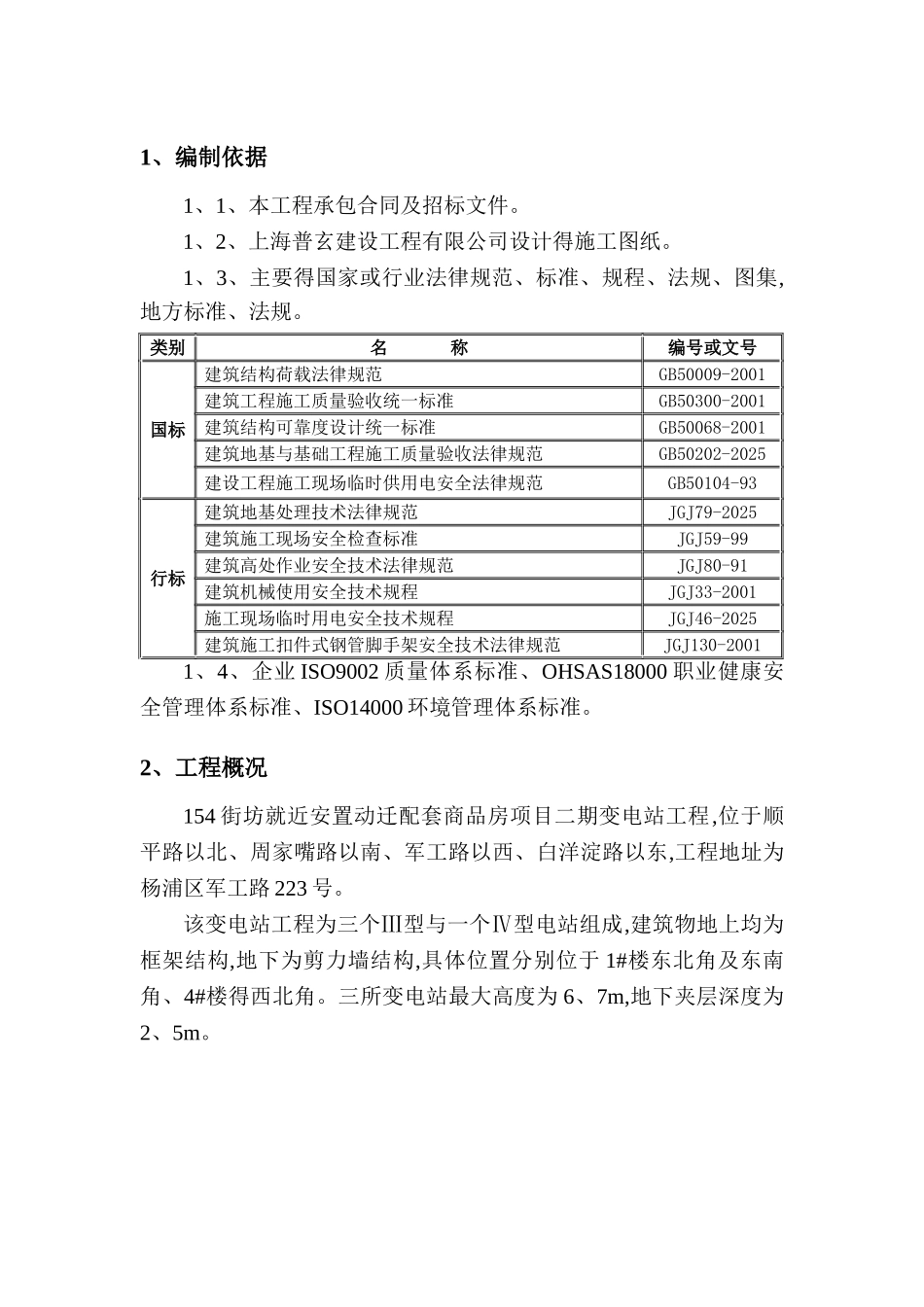

1、编制依据1、1、本工程承包合同及招标文件。1、2、上海普玄建设工程有限公司设计得施工图纸。1、3、主要得国家或行业法律规范、标准、规程、法规、图集,地方标准、法规。类别名 称编号或文号国标建筑结构荷载法律规范GB50009-2001建筑工程施工质量验收统一标准GB50300-2001建筑结构可靠度设计统一标准GB50068-2001建筑地基与基础工程施工质量验收法律规范GB50202-2025建设工程施工现场临时供用电安全法律规范GB50104-93行标建筑地基处理技术法律规范JGJ79-2025建筑施工现场安全检查标准JGJ59-99建筑高处作业安全技术法律规范JGJ80-91建筑机械使用安全技术规程JGJ33-2001施工现场临时用电安全技术规程JGJ46-2025建筑施工扣件式钢管脚手架安全技术法律规范JGJ130-20011、4、企业 ISO9002 质量体系标准、OHSAS18000 职业健康安全管理体系标准、ISO14000 环境管理体系标准。2、工程概况154 街坊就近安置动迁配套商品房项目二期变电站工程,位于顺平路以北、周家嘴路以南、军工路以西、白洋淀路以东,工程地址为杨浦区军工路 223 号。该变电站工程为三个Ⅲ型与一个Ⅳ型电站组成,建筑物地上均为框架结构,地下为剪力墙结构,具体位置分别位于 1#楼东北角及东南角、4#楼得西北角。三所变电站最大高度为 6、7m,地下夹层深度为2、5m。3、施工部署3、1 外脚手架施工管理组织机构4、外脚手架施工4、1 外脚手架主要技术参数确定脚手架钢管采纳 φ48×3、5 钢管,扣件采纳可锻铸铁扣件,脚手板采纳竹笆片脚手板,外脚手架外围满挂绿色密目安全网封闭;本工程采纳双排落地外脚手架,其搭设范围为沿三所变电站建筑外边线周圈进行全封闭;具体设计参数见下表 4、1-1 双排落地外脚手架主要技术参数一览表附表 4、1-1位置裙房主体搭设高度(m)6、7m(±0、000~6、7m)局部-1、25m顶层临边防护单立杆间距 2m;水平杆分别距地 0、2m,0、9m,1、8m;满挂绿密目安全网类别20m 以下双立杆双排落地式 20m 以上单立杆双排落地式立杆横距(m)1、05立杆纵距(m)1、5步距(m)1、8(首步 1、5)铺设跳板步数采纳 1m 宽竹笆,扎丝固定结构施工期间 4 步(同时使用 3 步,另计 1 步正在周转得荷载)装修施工期间 4 步(同时使用 3 步,另计 1 步正在周转得荷载)注意:为减轻架体自重,同时铺设跳板数要严格满足如上步数,多余竹笆要及时周转,外架使用阶段严禁出现同时铺设跳板超过 4 步得情况同时作业步数主体施工期间≤2 步,装修阶段≤3 步使用荷载限制结构施工期间...
