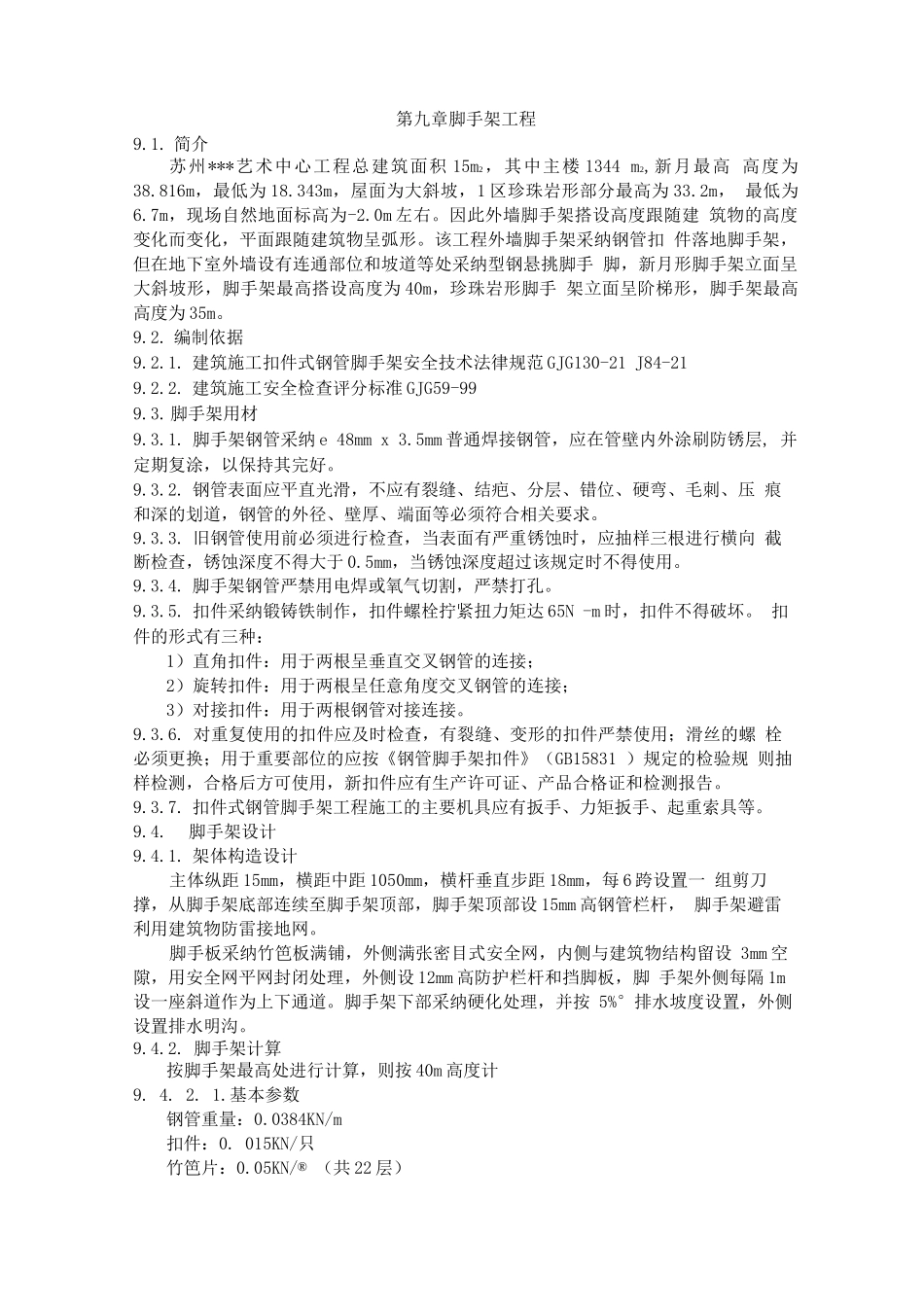

第九章脚手架工程9.1. 简介苏州***艺术中心工程总建筑面积 15m2，其中主楼 1344 m2,新月最高 高度为38.816m，最低为 18.343m，屋面为大斜坡，1 区珍珠岩形部分最高为 33.2m， 最低为6.7m，现场自然地面标高为-2.0m 左右。因此外墙脚手架搭设高度跟随建 筑物的高度变化而变化，平面跟随建筑物呈弧形。该工程外墙脚手架采纳钢管扣 件落地脚手架，但在地下室外墙设有连通部位和坡道等处采纳型钢悬挑脚手 脚，新月形脚手架立面呈大斜坡形，脚手架最高搭设高度为 40m，珍珠岩形脚手 架立面呈阶梯形，脚手架最高高度为 35m。9.2. 编制依据9.2.1. 建筑施工扣件式钢管脚手架安全技术法律规范 GJG130-21 J84-219.2.2. 建筑施工安全检查评分标准 GJG59-999.3.脚手架用材9.3.1. 脚手架钢管采纳 e 48mm x 3.5mm 普通焊接钢管，应在管壁内外涂刷防锈层, 并定期复涂，以保持其完好。9.3.2. 钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压 痕和深的划道，钢管的外径、壁厚、端面等必须符合相关要求。9.3.3. 旧钢管使用前必须进行检查，当表面有严重锈蚀时，应抽样三根进行横向 截断检查，锈蚀深度不得大于 0.5mm，当锈蚀深度超过该规定时不得使用。9.3.4. 脚手架钢管严禁用电焊或氧气切割，严禁打孔。9.3.5. 扣件采纳锻铸铁制作，扣件螺栓拧紧扭力矩达 65N -m 时，扣件不得破坏。 扣件的形式有三种：1）直角扣件：用于两根呈垂直交叉钢管的连接；2）旋转扣件：用于两根呈任意角度交叉钢管的连接；3）对接扣件：用于两根钢管对接连接。9.3.6. 对重复使用的扣件应及时检查，有裂缝、变形的扣件严禁使用；滑丝的螺 栓必须更换；用于重要部位的应按《钢管脚手架扣件》（GB15831 ）规定的检验规 则抽样检测，合格后方可使用，新扣件应有生产许可证、产品合格证和检测报告。9.3.7. 扣件式钢管脚手架工程施工的主要机具应有扳手、力矩扳手、起重索具等。9.4.脚手架设计9.4.1. 架体构造设计主体纵距 15mm，横距中距 1050mm，横杆垂直步距 18mm，每 6 跨设置一 组剪刀撑，从脚手架底部连续至脚手架顶部，脚手架顶部设 15mm 高钢管栏杆， 脚手架避雷利用建筑物防雷接地网。脚手板采纳竹笆板满铺，外侧满张密目式安全网，内侧与建筑物结构留设 3mm 空隙，用安全网平网封闭处理，外侧设 12mm 高防护栏杆和挡脚板，脚 手架外侧每隔 1m设一座斜道作为上下通道。脚手架下部采纳硬化处理，并按...
