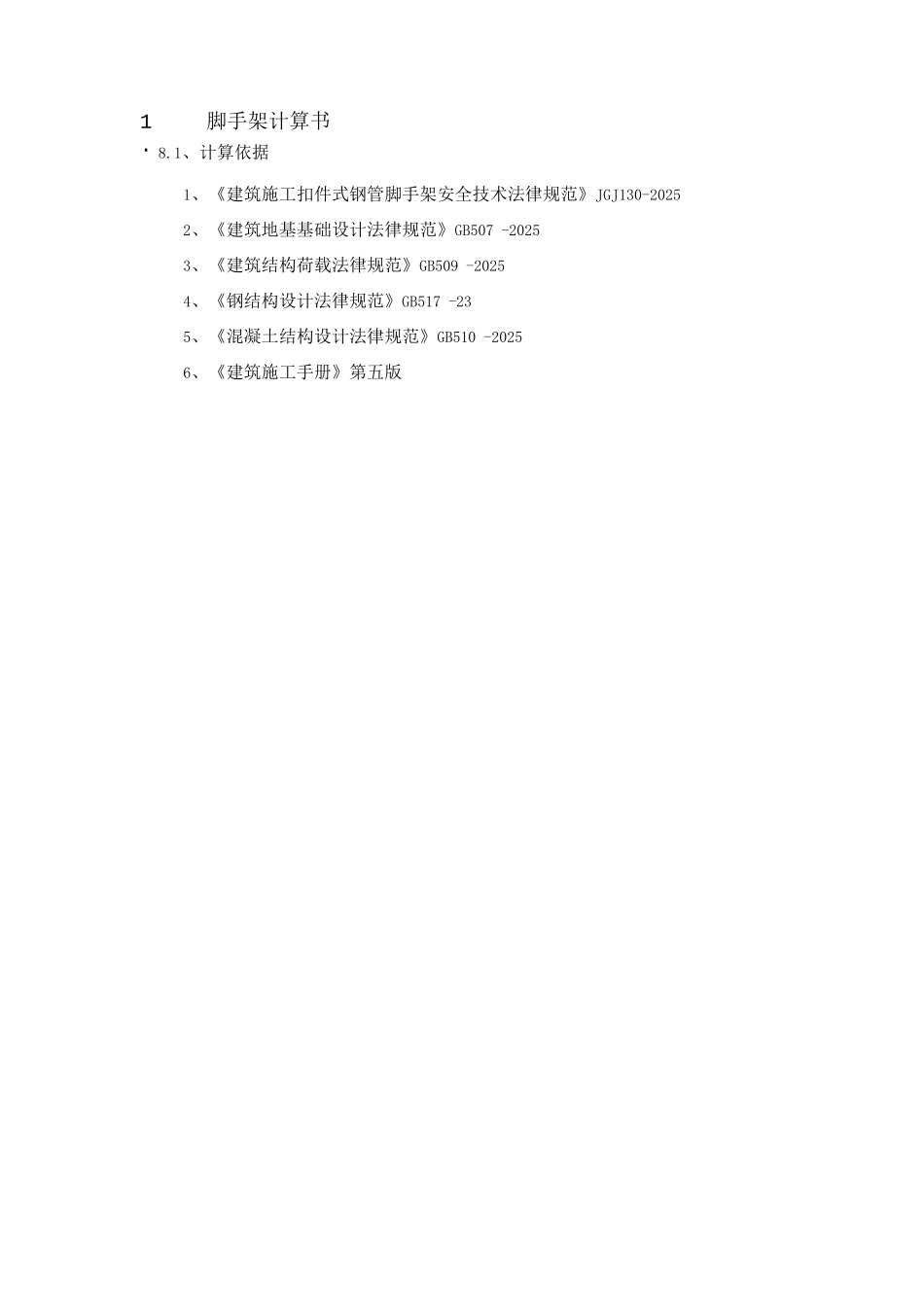

8.1、计算依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20252、《建筑地基基础设计法律规范》GB507 -20253、《建筑结构荷载法律规范》GB509 -20254、《钢结构设计法律规范》GB517 -235、《混凝土结构设计法律规范》GB510 -20256、《建筑施工手册》第五版1.脚手架计算书8.2 脚手架总参数架体搭设基本参数脚手架搭设方式双排脚手架脚手架钢管类型① 48x3脚手架架体高度 H(m)30水平杆步距 h(m)1.8立杆纵(跨)距 la(m)1.5立杆横距\(m)1.2内立杆距建筑距离(m)0.2横向水平杆悬挑长度(m)0.15纵横向水平杆布置方式横向水平杆在上纵杆上横杆根数 n2连墙件布置方式两步三跨连墙件连接形式扣件连接连墙件截面类型钢管连墙件型号① 48x3扣件连接的连接种类双扣件连墙件与结构墙体连接承载力(kN)80连墙件计算长度 a(m)0.2荷载参数脚手板类型竹笆脚手板挡脚板的类型竹串片挡脚板脚手板铺设层数每隔(X)一设每 2 步设置一层密目安全网自重标准值(kN/mA2)0.01实际脚手板铺设层数3装修脚手架施工层数1结构脚手架施工层数1横向斜撑每隔(X)跨设置5架体顶部风压高度变化系数0. 65架体底部风压高度变化系数0.65风荷载体型系数1.271脚手架搭设地区广东(省)深圳市(市)脚手板自重标准值(kN/mA2)0.1地基参数基础类型混凝土楼板地基承载力特征值 fak ( kPa )/垫板底面积 A(m 2)0.25地基土类型/（图 1）落地式脚手架立面图（图 2）落地式脚手架剖面图8.3 横向水平杆验算横向水平杆内力及挠度按简支梁验算，支座反力按有悬挑的简支梁计算。承载能力极限状态q=1.2x(g+g x ]/(n+1))+1.4x (Q /(n+1)=1.2 x(0.033+0.1 x 1.5/(2+1))+1.4 x 3 x 1.Ki aK a5/(2+1)=2.2kN/m正常使用极限状态qK=g+gK1 xJ(n+1)+q xa/(n+1)=0.033+0.1 x 1.5/(2+1)+3 x 1.5/(2+1)=1.583kN/m1、抗弯验算计算简图如下：（图 3）承载能力极限状态受力简图-CL025(图 4)弯矩图M max=0.384kN-mo=Mmax/W=0.384 x 10/4490=85.458N/mm2<[f]=205N/mm满足要求2、挠度验算计算简图如下：（图 5）正常使用极限状态受力简图(图 6)挠度图Kax=1.853mm<[v=] minR/150 10]=8mm满足要求3、支座反力计算承载能力极限状态V=1.671kN正常使用极限状态VK=1.202kN8.4 纵向水平杆验算根据法律规范要求，纵向水平杆按三跨连续梁计算，且选择最不利的活荷载布置。由上节可知 F=V,FK=VKq=1.2 x 0.033=0.04kN/mqK=g=0.033kN/m1、抗弯验算Fqk=0.5QKLa/(n+1)bl(1+a1/b)...
