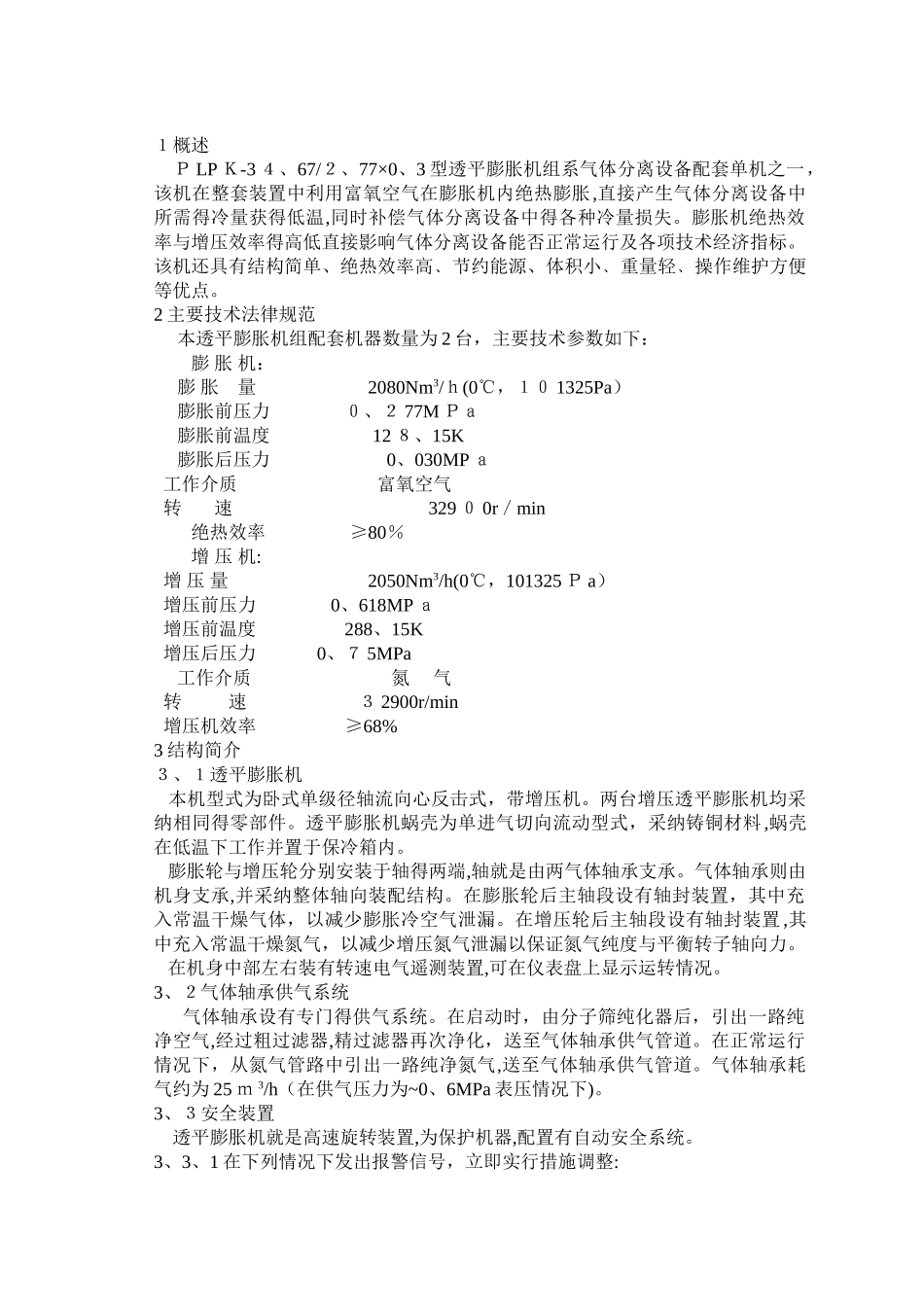

PLPK—３ 4、6 ７/2、77×0、3 型透 平 膨 胀 机操作规程上海加力气体有限责任公司二○一二年十一月目 录１﹑概述…………………………………………………………………22﹑主要技术法律规范………………………………………………………23﹑结构简介……………………………………………………………23、1 透平膨胀机…………………………………………………………23、2 气体轴承供气系统…………………………………………………33、3 安全装置……………………………………………………………３4﹑操作…………………………………………………………………３4、１起动前得准备………………………………………………………34、２起动…………………………………………………………………44、3 运转…………………………………………………………………54、4 停车…………………………………………………………………６5﹑维护装配及故障处理………………………………………………６5、1 维护…………………………………………………………………66﹑透平膨胀机常见故障分析与排除…………………………………７6、1 透平膨胀机转速失控………………………………………………７6、2 透平膨胀机后温度过低……………………………………………７６、3 透平膨胀机起动时超速……………………………………………7６、4 膨胀端进口压力过低………………………………………………8６、5 膨胀端出口压力过高………………………………………………8６、６透平膨胀机振动过大………………………………………………８１概述 Ｐ LP Ｋ-3 ４、67/２、77×0、3 型透平膨胀机组系气体分离设备配套单机之一，该机在整套装置中利用富氧空气在膨胀机内绝热膨胀,直接产生气体分离设备中所需得冷量获得低温,同时补偿气体分离设备中得各种冷量损失。膨胀机绝热效率与增压效率得高低直接影响气体分离设备能否正常运行及各项技术经济指标。该机还具有结构简单、绝热效率高﹑节约能源、体积小﹑重量轻﹑操作维护方便等优点。2 主要技术法律规范 本透平膨胀机组配套机器数量为 2 台，主要技术参数如下： 膨 胀 机： 膨 胀 量 2080Nm3/ｈ(0℃，１０ 1325Pa） 膨胀前压力 ０、２ 77M Ｐａ 膨胀前温度 12 ８、15K 膨胀后压力 0、030MP ａ 工作介质 富氧空气 转 速 329 ０ 0r／min 绝热效率 ≥80％ 增 压 机: 增 压 ...
