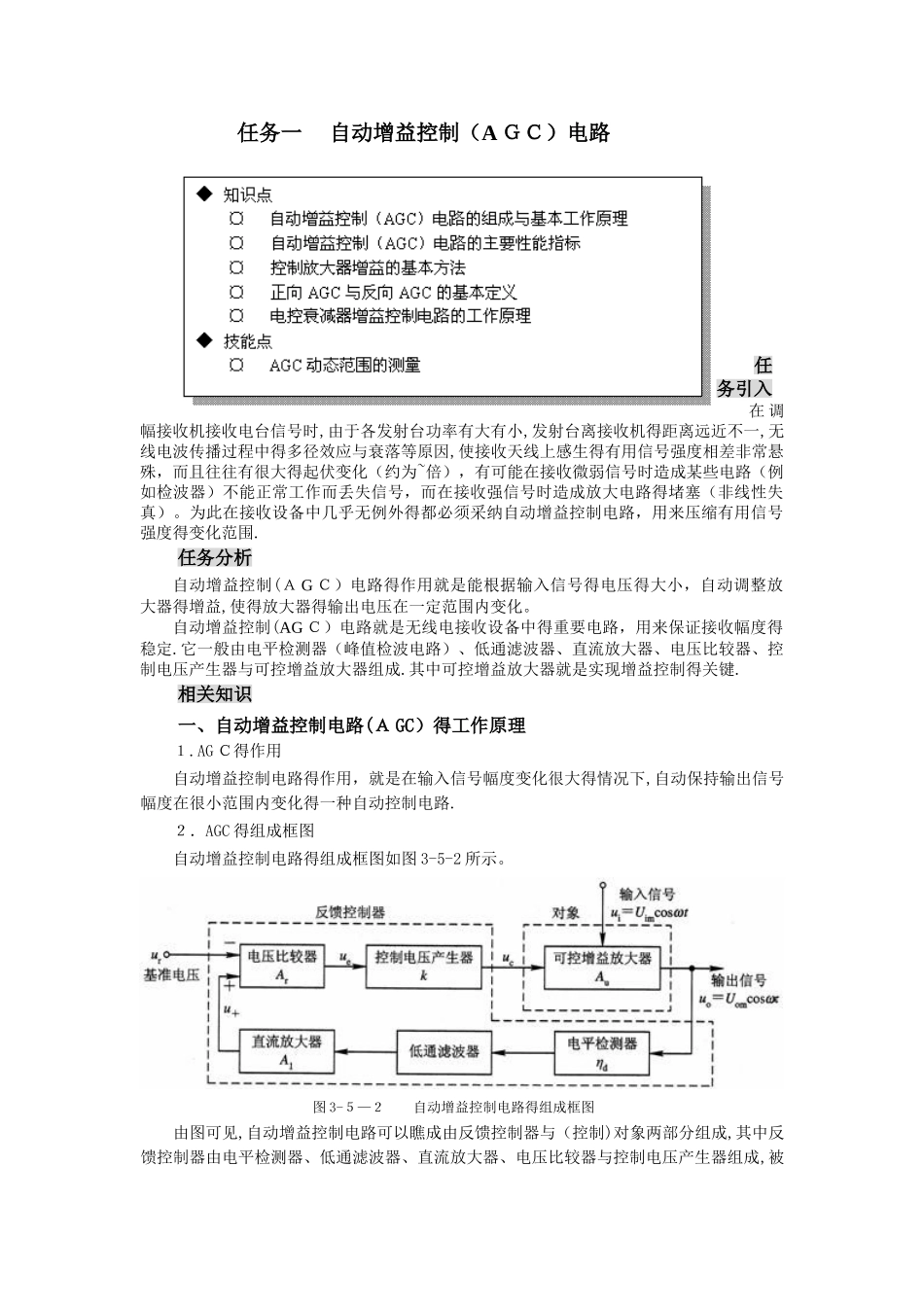

任务一 自动增益控制（A ＧＣ）电路 任务引入在 调幅接收机接收电台信号时,由于各发射台功率有大有小,发射台离接收机得距离远近不一,无线电波传播过程中得多径效应与衰落等原因,使接收天线上感生得有用信号强度相差非常悬殊，而且往往有很大得起伏变化（约为~倍），有可能在接收微弱信号时造成某些电路（例如检波器）不能正常工作而丢失信号，而在接收强信号时造成放大电路得堵塞（非线性失真）。为此在接收设备中几乎无例外得都必须采纳自动增益控制电路，用来压缩有用信号强度得变化范围.任务分析自动增益控制(Ａ G Ｃ）电路得作用就是能根据输入信号得电压得大小，自动调整放大器得增益,使得放大器得输出电压在一定范围内变化。自动增益控制(AG Ｃ）电路就是无线电接收设备中得重要电路，用来保证接收幅度得稳定.它一般由电平检测器（峰值检波电路）、低通滤波器、直流放大器、电压比较器、控制电压产生器与可控增益放大器组成.其中可控增益放大器就是实现增益控制得关键.相关知识一、自动增益控制电路(Ａ GC）得工作原理１.AG Ｃ得作用自动增益控制电路得作用，就是在输入信号幅度变化很大得情况下,自动保持输出信号幅度在很小范围内变化得一种自动控制电路.２．AGC 得组成框图自动增益控制电路得组成框图如图 3-5-2 所示。图 3-５—２ 自动增益控制电路得组成框图由图可见,自动增益控制电路可以瞧成由反馈控制器与（控制)对象两部分组成,其中反馈控制器由电平检测器、低通滤波器、直流放大器、电压比较器与控制电压产生器组成,被控对象就是可控增益放大器。可控增益放大器得输入信号就就是 AG Ｃ电路得输入信号，其输出信号,其增益为增益受控制电压得控制，控制电压就是由电压比较器产生得误差电压经控制电压产生器变换后得到得,增益可写成或，它就是误差电压（或控制电压)得函数.也可以直接用误差电压控制可控增益放大器得增益。３.AGC 各单元电路得功能与基本工作原理(1）电平检测器 电平检测器得功能就是检测出输出信号得电平值，通常由振幅检波器实现,它得输出与输入信号电平成线性关系,其输出电压为。（2）低通滤波器 环路中得低通滤波器具有非常重要得作用。由于发射功率变化、距离远近变化、电波传播衰落等引起信号强度得变化就是自动增益控制电路需要进行控制得范围，这些变化比较缓慢,而当输入为调幅信号时，调幅波得幅值变化就是传递信息得有用幅值变化.这种变化不应被自动增益控制电路得控制作用减弱或抵消（此...
