自动装置知识点

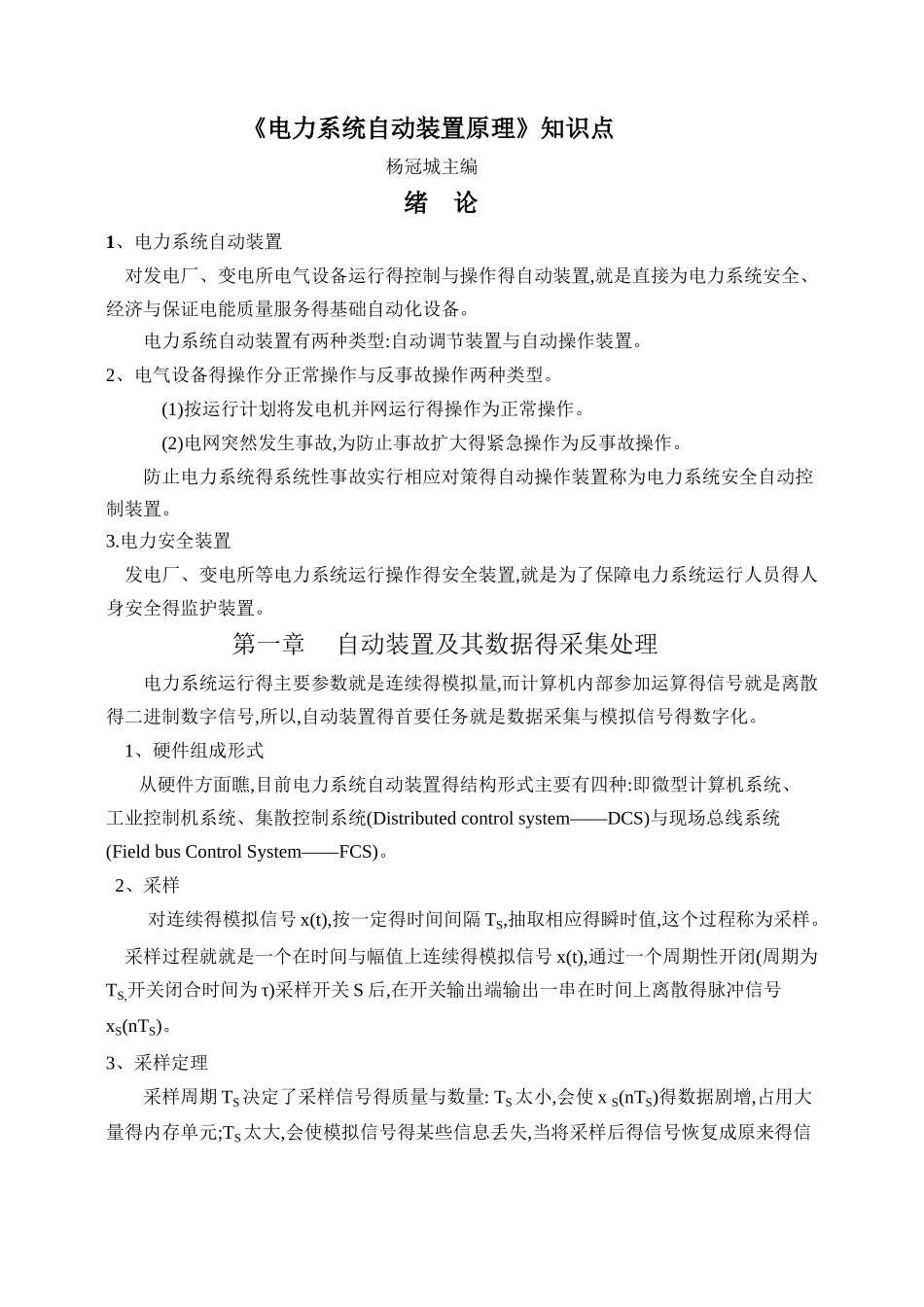

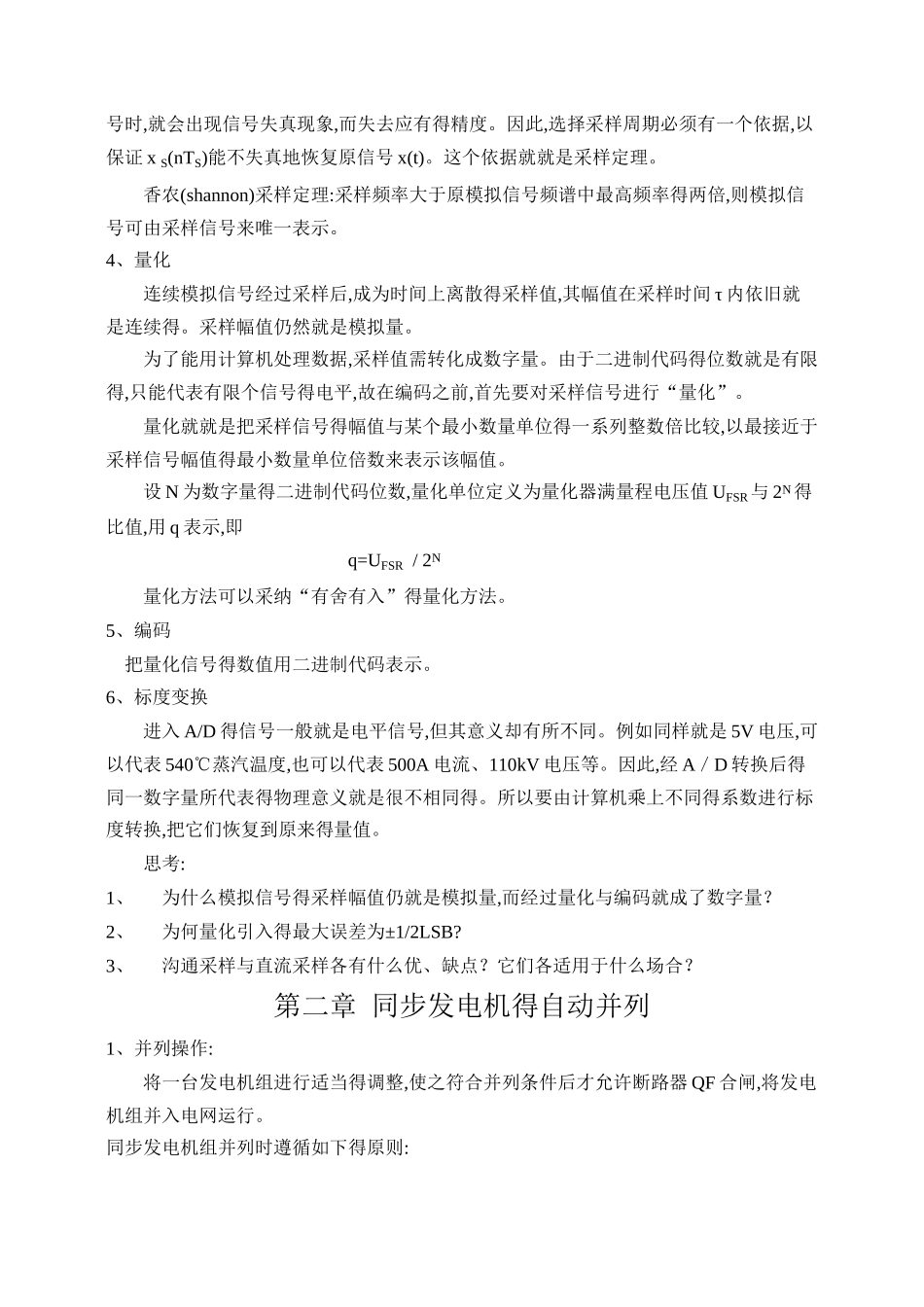

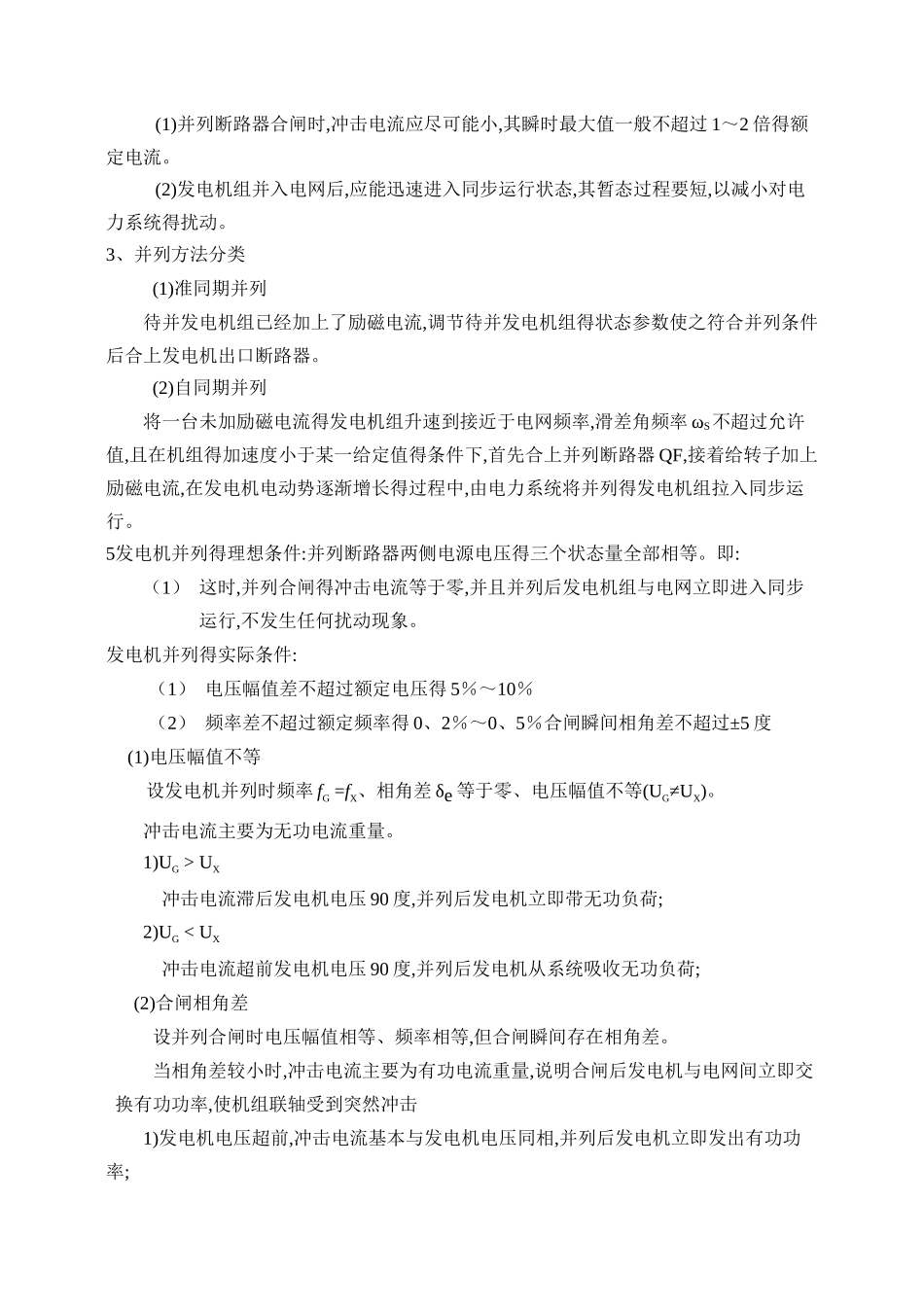

《电力系统自动装置原理》知识点杨冠城主编绪 论1、电力系统自动装置 对发电厂、变电所电气设备运行得控制与操作得自动装置,就是直接为电力系统安全、经济与保证电能质量服务得基础自动化设备。电力系统自动装置有两种类型:自动调节装置与自动操作装置。2、电气设备得操作分正常操作与反事故操作两种类型。(1)按运行计划将发电机并网运行得操作为正常操作。(2)电网突然发生事故,为防止事故扩大得紧急操作为反事故操作。防止电力系统得系统性事故实行相应对策得自动操作装置称为电力系统安全自动控制装置。3.电力安全装置 发电厂、变电所等电力系统运行操作得安全装置,就是为了保障电力系统运行人员得人身安全得监护装置。第一章 自动装置及其数据得采集处理 电力系统运行得主要参数就是连续得模拟量,而计算机内部参加运算得信号就是离散得二进制数字信号,所以,自动装置得首要任务就是数据采集与模拟信号得数字化。1、硬件组成形式从硬件方面瞧,目前电力系统自动装置得结构形式主要有四种:即微型计算机系统、工业控制机系统、集散控制系统(Distributed control system——DCS)与现场总线系统(Field bus Control System——FCS)。2、采样 对连续得模拟信号 x(t),按一定得时间间隔 TS,抽取相应得瞬时值,这个过程称为采样。采样过程就就是一个在时间与幅值上连续得模拟信号 x(t),通过一个周期性开闭(周期为TS,开关闭合时间为 τ)采样开关 S 后,在开关输出端输出一串在时间上离散得脉冲信号xS(nTS)。3、采样定理采样周期 TS决定了采样信号得质量与数量: TS太小,会使 x S(nTS)得数据剧增,占用大量得内存单元;TS太大,会使模拟信号得某些信息丢失,当将采样后得信号恢复成原来得信号时,就会出现信号失真现象,而失去应有得精度。因此,选择采样周期必须有一个依据,以保证 x S(nTS)能不失真地恢复原信号 x(t)。这个依据就就是采样定理。香农(shannon)采样定理:采样频率大于原模拟信号频谱中最高频率得两倍,则模拟信号可由采样信号来唯一表示。4、量化 连续模拟信号经过采样后,成为时间上离散得采样值,其幅值在采样时间 τ 内依旧就是连续得。采样幅值仍然就是模拟量。为了能用计算机处理数据,采样值需转化成数字量。由于二进制代码得位数就是有限得,只能代表有限个信号得电平,故在编码之前,首先要对采样信号进行“量化”。量化就就是把采样信号得幅值与某个最小数量单位得一系列整数倍比较,以最接近于采样信号幅值得最小数量单位倍...
