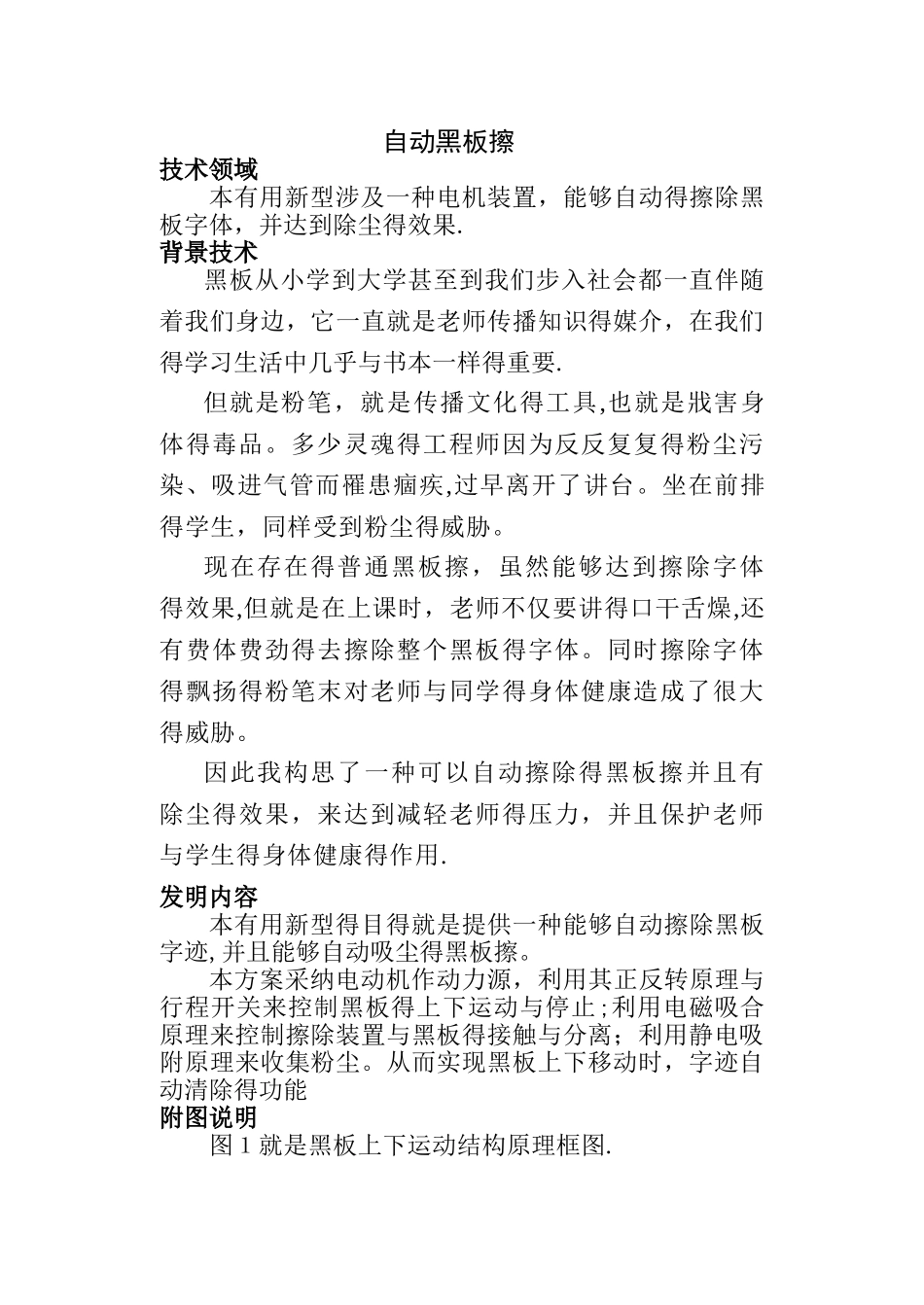

课外创新活动专题讲座创新报告学院 计算机与电子信息学院 专业 电子信息科学与技术 班级 电子０ 8— １ 班 姓名 ﻩ 梅亚乐 ﻩ 学号 ２ 7 创新报告评分:____＿__自动黑板擦技术领域本有用新型涉及一种电机装置，能够自动得擦除黑板字体，并达到除尘得效果.背景技术黑板从小学到大学甚至到我们步入社会都一直伴随着我们身边，它一直就是老师传播知识得媒介，在我们得学习生活中几乎与书本一样得重要.但就是粉笔，就是传播文化得工具,也就是戕害身体得毒品。多少灵魂得工程师因为反反复复得粉尘污染、吸进气管而罹患痼疾,过早离开了讲台。坐在前排得学生，同样受到粉尘得威胁。现在存在得普通黑板擦，虽然能够达到擦除字体得效果,但就是在上课时，老师不仅要讲得口干舌燥,还有费体费劲得去擦除整个黑板得字体。同时擦除字体得飘扬得粉笔末对老师与同学得身体健康造成了很大得威胁。因此我构思了一种可以自动擦除得黑板擦并且有除尘得效果，来达到减轻老师得压力，并且保护老师与学生得身体健康得作用.发明内容本有用新型得目得就是提供一种能够自动擦除黑板字迹,并且能够自动吸尘得黑板擦。本方案采纳电动机作动力源，利用其正反转原理与行程开关来控制黑板得上下运动与停止;利用电磁吸合原理来控制擦除装置与黑板得接触与分离；利用静电吸附原理来收集粉尘。从而实现黑板上下移动时，字迹自动清除得功能附图说明图１就是黑板上下运动结构原理框图.图 2 就是利用电磁来达到除尘得原理图具体实施方式电动机通过减速器与链条与链轮连接，通过电动机得正反转控制黑板得上下移动。电动机正转，带动外侧得黑板向上移动,内侧得黑板向下移动，电动机反转，带动外侧得黑板向下移动,内侧得黑板向上移动.另在上边框得内框与外框顶端各安装一个行程开关,运动到上边框或下边框时，触及行程开关，使电路断开,电动机停止转动,实现黑板运动得自动停止。减速器与下链轮联接、下链轮通过链条与上链轮联接、上链轮通过链条与黑板联接，实现两块黑板得同步、反向运动。在两块黑板之间设置一与黑板基本等宽得横梁,上面装有毛刷，在横梁得两端分别设置一衔铁。在贴近横梁得边框两边分别固定一个线圈（已缠有相应匝数得导线),两线圈通过开关分别与相应得电源连接，。开关闭合时，线圈通电产生电磁力,在电磁力得作用下,横梁两端得衔铁克服弹簧得作用力与线圈吸合，从而实现软毛刷与黑板面得紧密接触.通过黑板得上下移动,来实现内侧得擦除功能。开关断开时,...
