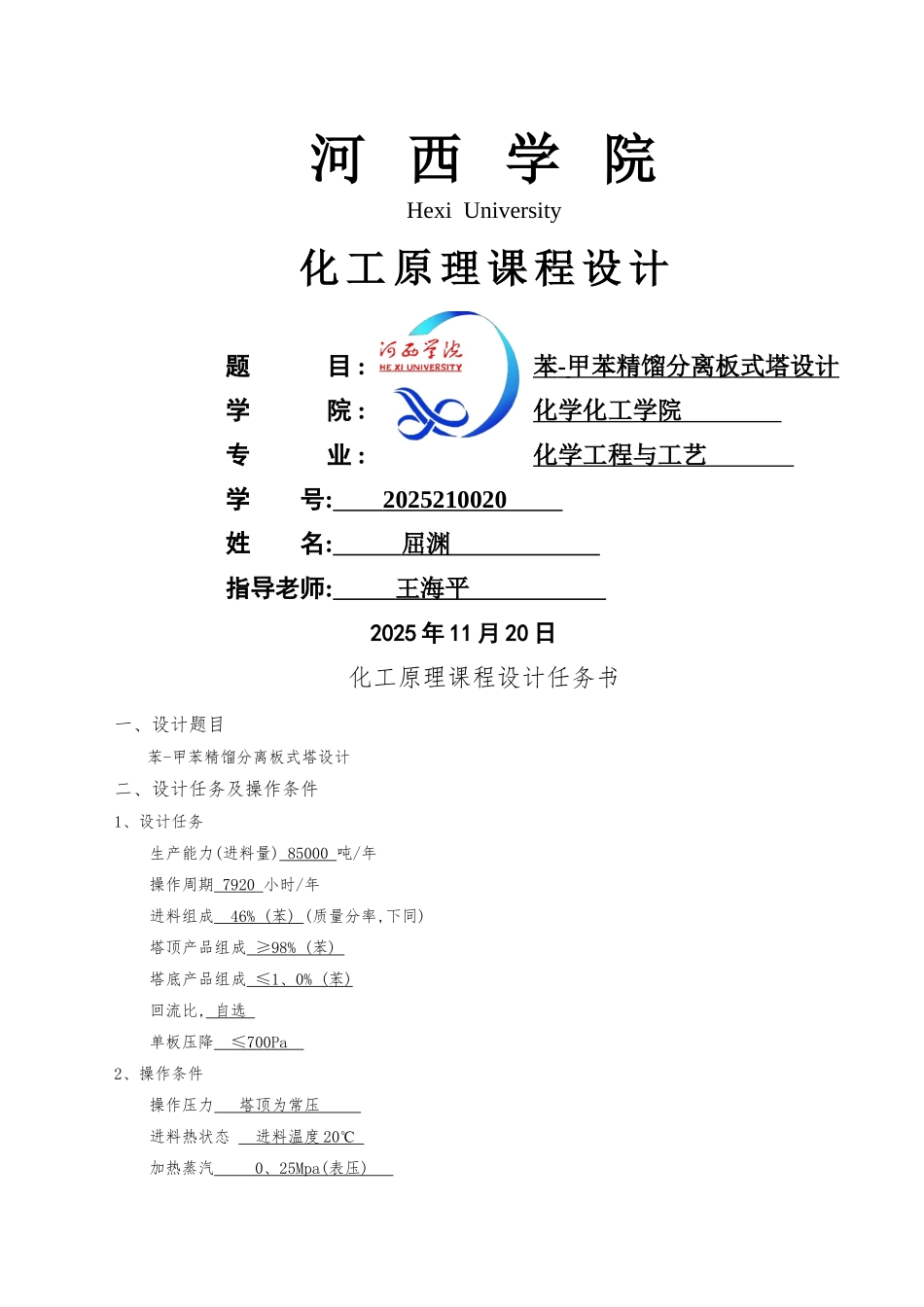

河 西 学 院Hexi University化 工 原 理 课 程 设 计题 目 : 苯 - 甲苯精馏分离板式塔设计 学 院 : 化学化工学院 专 业 : 化学工程与工艺 学 号: 2025210020 姓 名: 屈渊 指导老师: 王海平 2025 年 11 月 20 日化工原理课程设计任务书一、设计题目苯-甲苯精馏分离板式塔设计二、设计任务及操作条件1、设计任务生产能力(进料量) 85000 吨/年操作周期 7920 小时/年进料组成 46% ( 苯 ) (质量分率,下同)塔顶产品组成 ≥ 98% ( 苯 ) 塔底产品组成 ≤ 1 、 0% ( 苯 ) 回流比, 自选 单板压降 ≤ 700Pa 2、操作条件操作压力 塔顶为常压 进料热状态 进料温度 20 ℃ 加热蒸汽 0 、 25Mpa( 表压 ) 3、设备型式 筛板塔 4、厂址 河北省 三、设计内容1、设计方案得选择及流程说明2、塔得工艺计算3、主要设备工艺尺寸设计(1)塔径、塔高及塔板结构尺寸得确定(2)塔板得流体力学校核(3)塔板得负荷性能图(4)总塔高、总压降及接管尺寸得确定4、辅助设备选型与计算5、设计结果汇总6、工艺流程图及精馏工艺条件图7、设计评述目录1、设计方案得确定..........................................................................................................................12、 精馏塔工艺得设计....................................................................................................................32、1 产品浓度得计算....................................................................................................................32、1、1 原料液及塔顶、塔底产品得摩尔分率......................................................................32、1、 2 原料液及塔顶、塔底产品得平均摩尔质量............................................................32、2 物料衡算................................................................................................................................32、3 最小回流比得确定................................................................................................................42、4 精馏段与提馏段操作线方程................................................................................................52、4、1 求精馏塔得气液相负荷.......
